SMT产线可调宽度输送机构

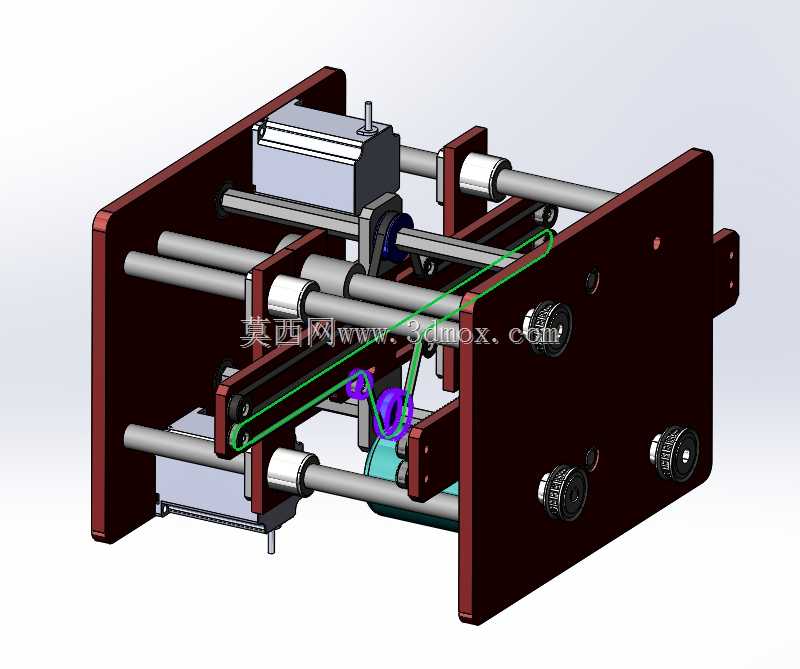

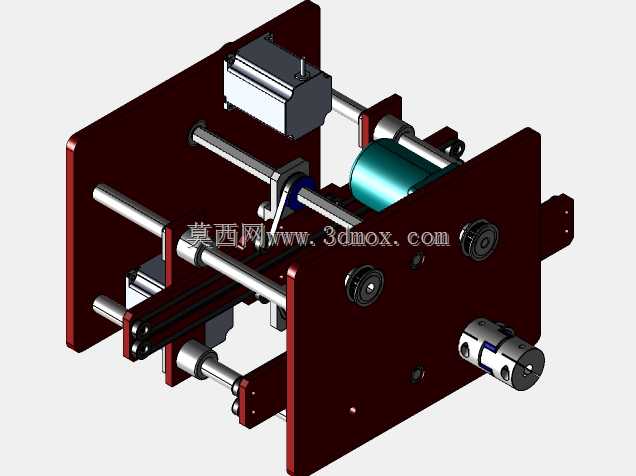

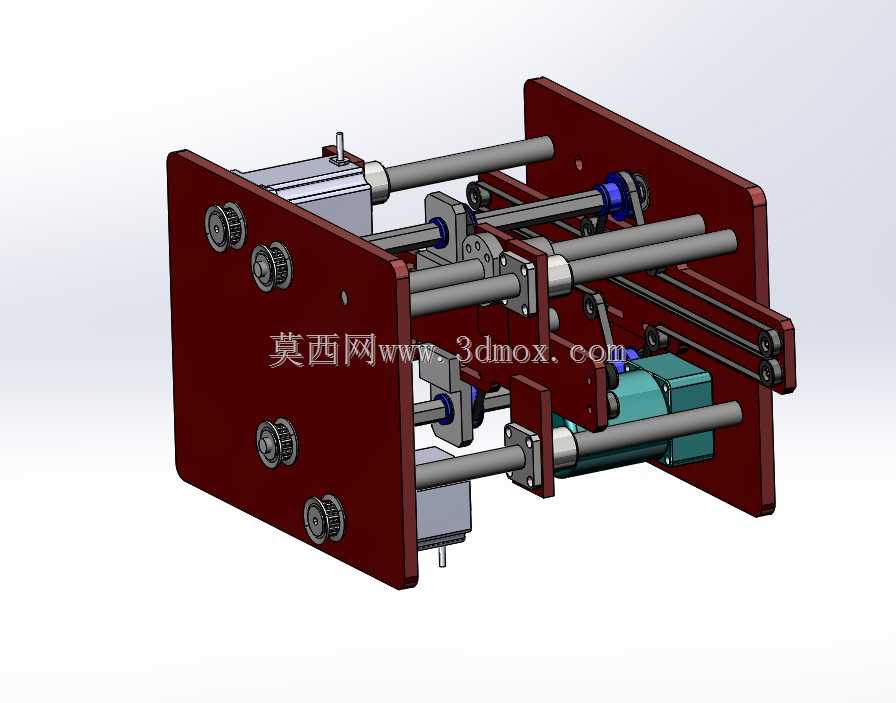

　　这套可调宽度输送机构主要面向SMT电子制造产线的多规格PCB板输送场景设计，解决传统固定宽度输送机无法适配不同尺寸电路板转序的痛点，在SMT产线的印刷、贴片、回流焊、检测等工序间的板件转运环节可直接适配安装。从结构设计逻辑来看，机构采用双侧立板作为承载基体，通过多组平行光轴导轨实现两侧立板的同步相向/反向位移，调节过程中两侧立板始终保持平行，不会出现偏斜卡板的问题，调节驱动采用侧装的动力组件配合传动丝杆，可实现宽度的无级调节，适配范围内的任意宽度尺寸都能稳定锁止，无需更换任何工装配件，换型时间相比传统固定宽度输送段缩短九成以上。

　　从功能特性来看，输送动力采用集成式驱动单元，带动输送皮带平稳运行，输送速度可匹配前后端设备的生产节拍，不会出现板件堆积或拉扯的问题；宽度调节的行程覆盖常规SMT产线的绝大多数PCB板尺寸范围，安装边界上，机构整体采用模块化设计，两端预留标准安装接口，可直接与现有SMT产线的标准段输送机对接，不需要对原有产线的机架做大规模改造，安装时只需保证对接面的水平度与输送面高度一致即可，整体外形紧凑，不会额外占用产线的横向安装空间，立板上预留的多组安装位可根据需求加装传感器、挡停机构、扫码组件等附属配件，适配不同工序的功能扩展需求。

　　设计过程中充分考虑了SMT产线的防静电需求，所有与板件接触的输送部件都采用防静电材质，避免静电击穿电路板上的精密电子元件；导向光轴采用高精度镀铬硬轴，配合直线轴承使用，调节过程顺滑无卡滞，长期运行磨损量极小，维护时只需定期给光轴涂抹少量润滑脂即可，日常维护成本极低。两侧立板上的调节锁止结构采用对称布置，调节到位后可实现多点锁止，避免设备运行过程中受振动影响出现宽度偏移，保证输送过程中板件的运行轨迹稳定，不会出现掉板、卡板的故障。机构的输送面高度可通过底部的安装支脚做小幅微调，适配不同高度的前后端设备对接需求，整体结构没有复杂的异形零件，绝大多数零件都采用标准件或常规机加工件，加工成本低，后期备件更换方便，适合中小批量的SMT产线改造或新线搭建时选用，在多品种小批量的电子生产场景下，这套机构的适配性优势尤为明显，可大幅降低产线换型的时间成本与工装投入成本。
