箱式比例化学混合反应装置结构设计

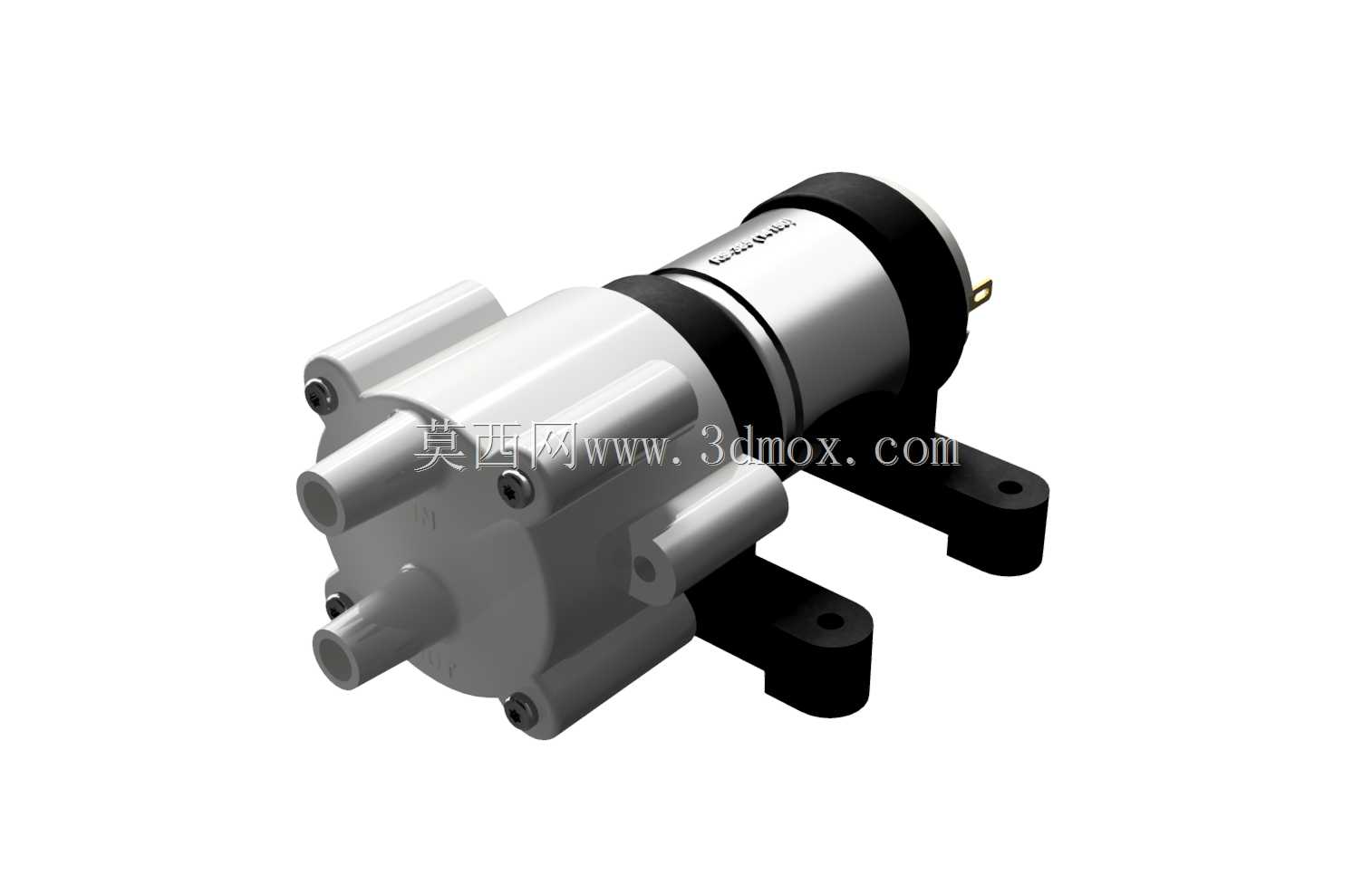

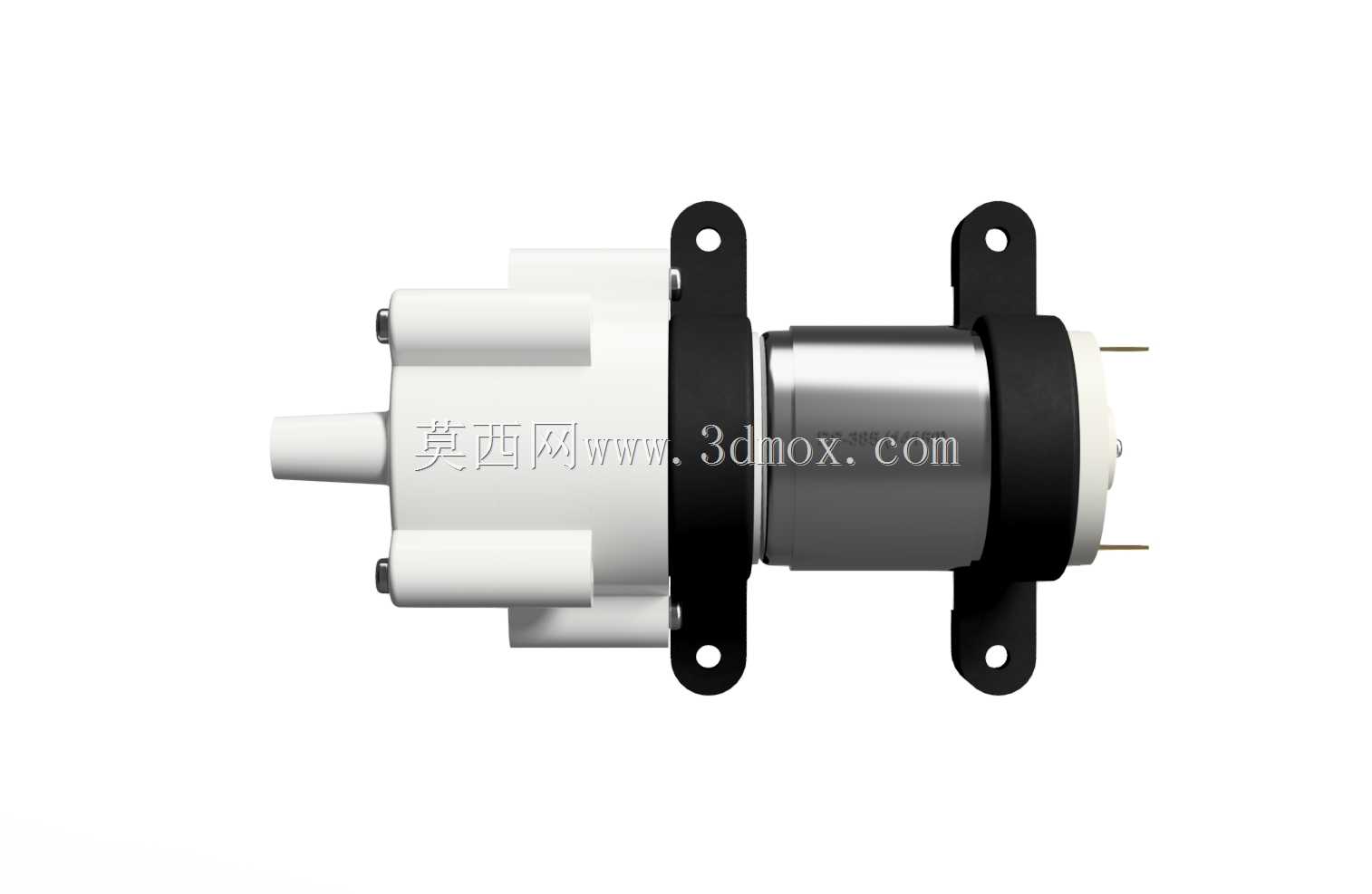

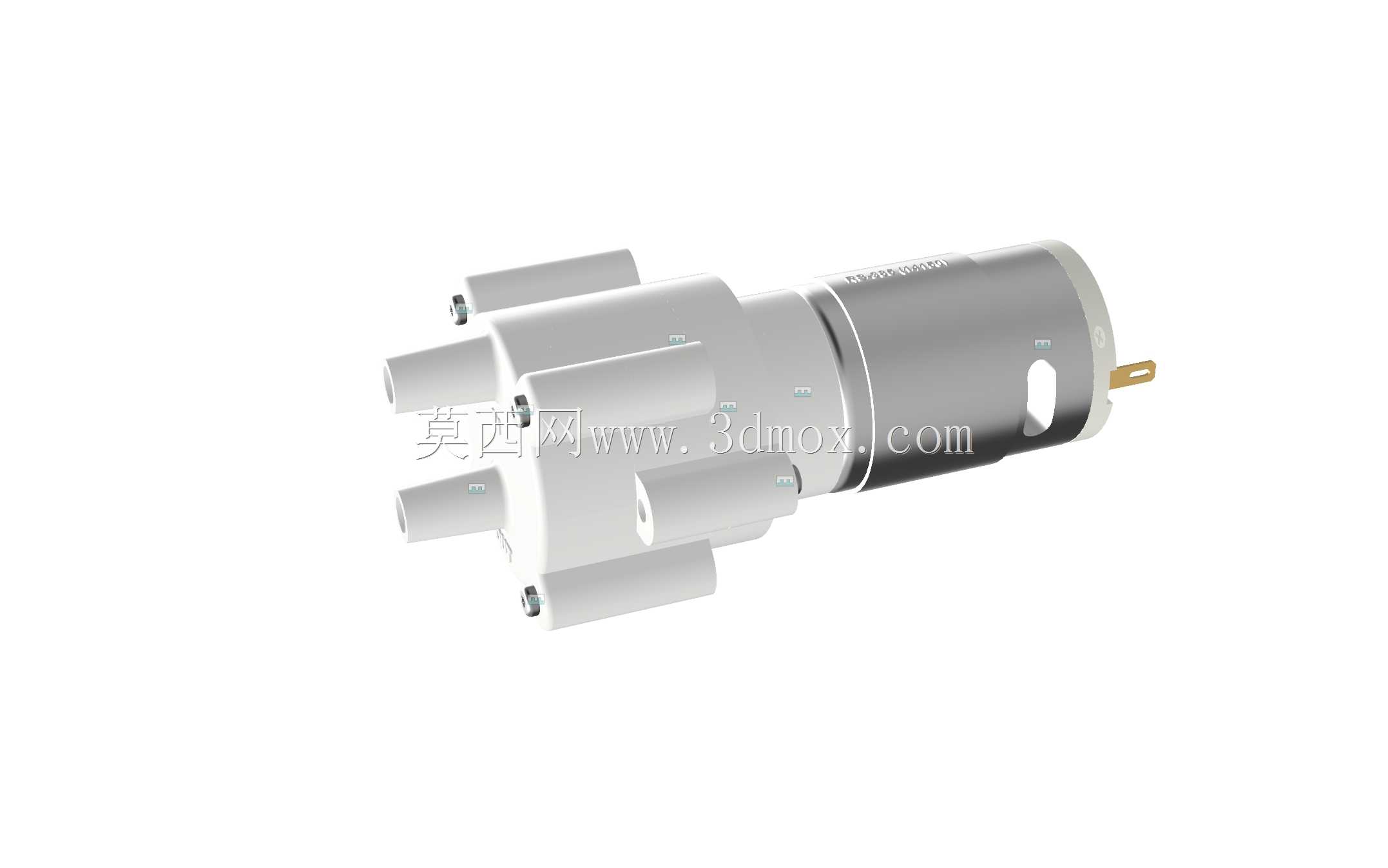

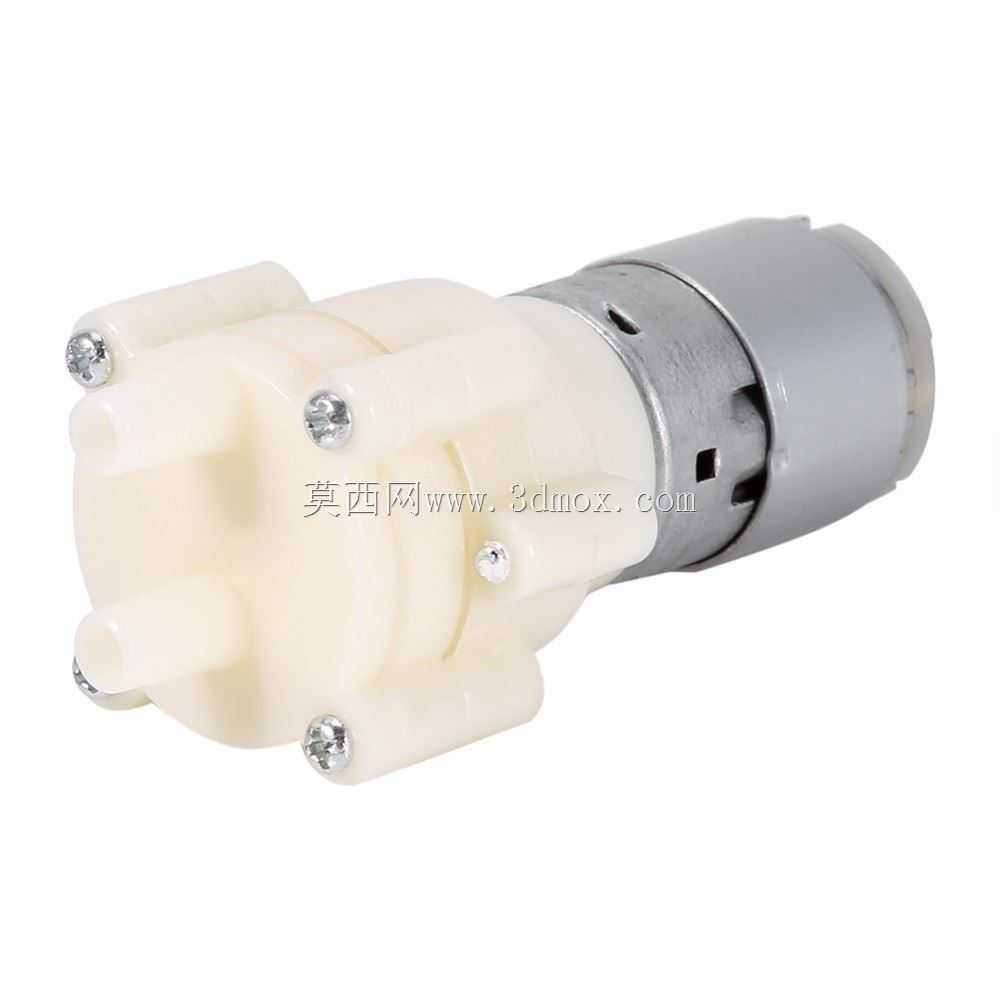

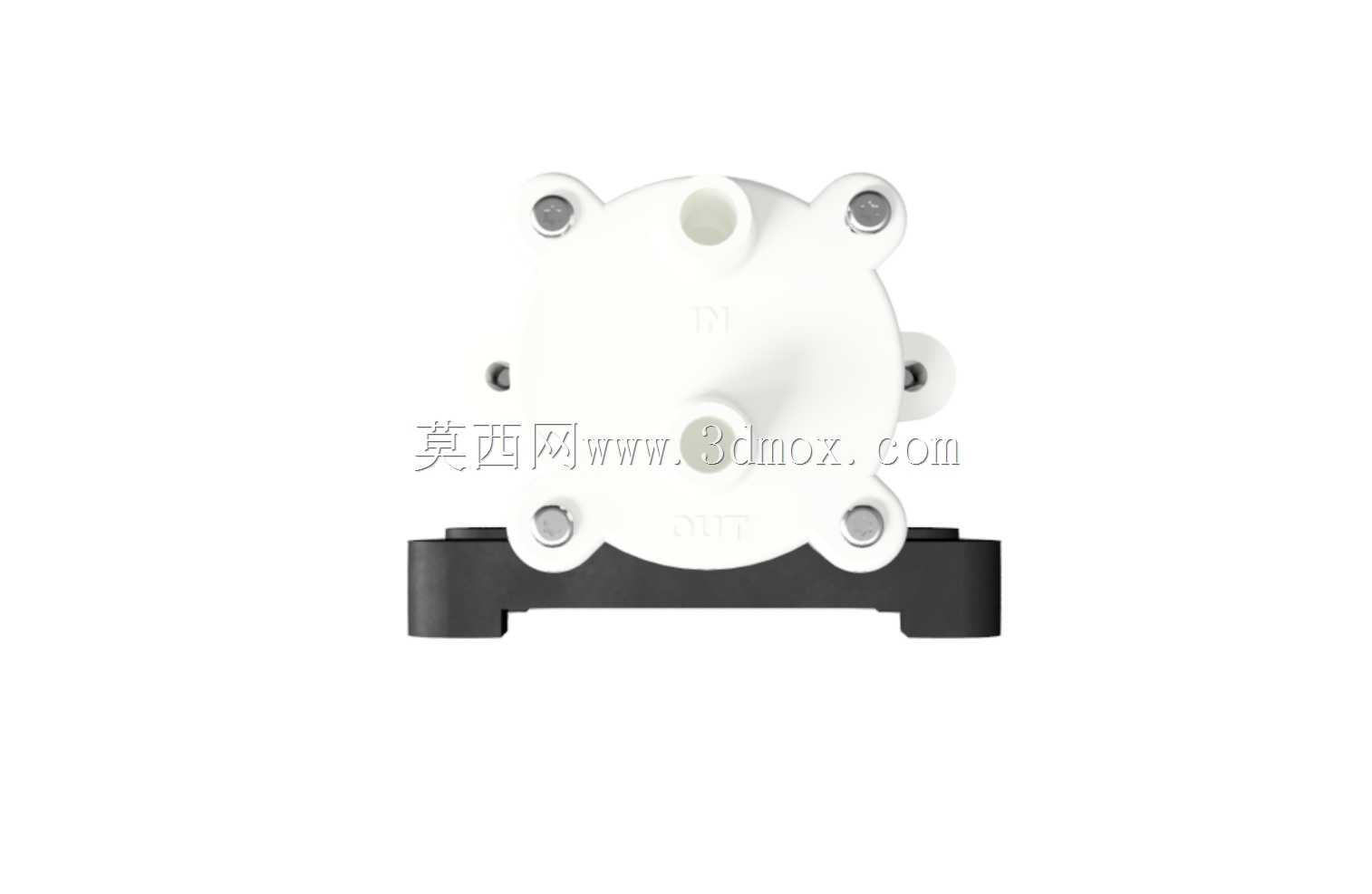

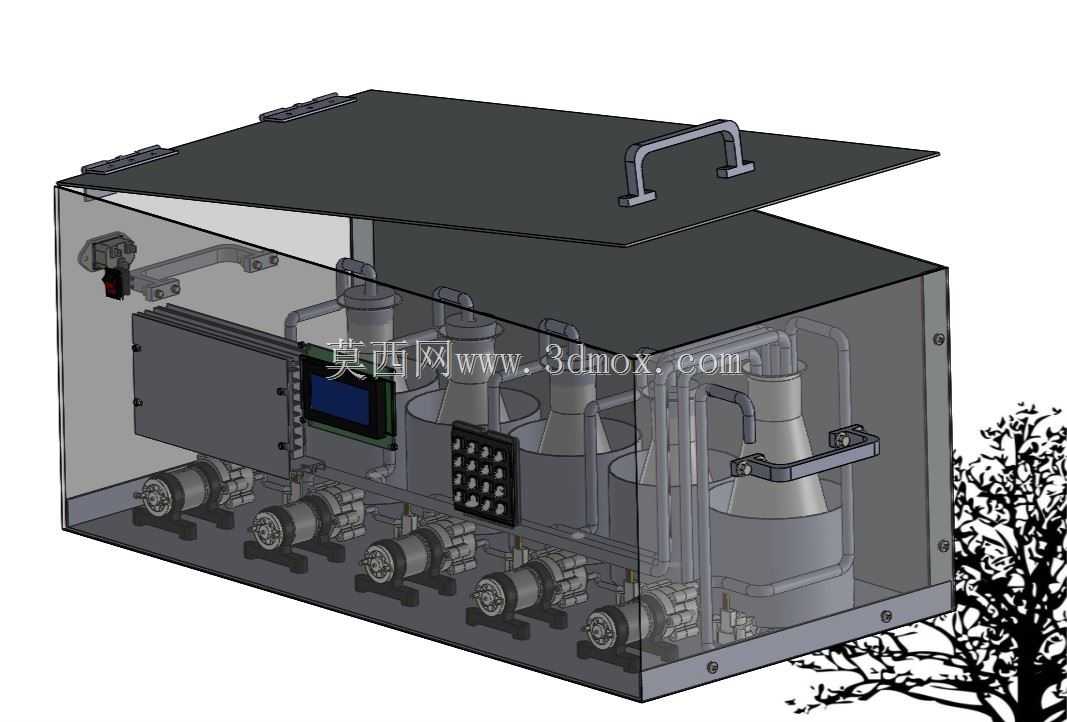

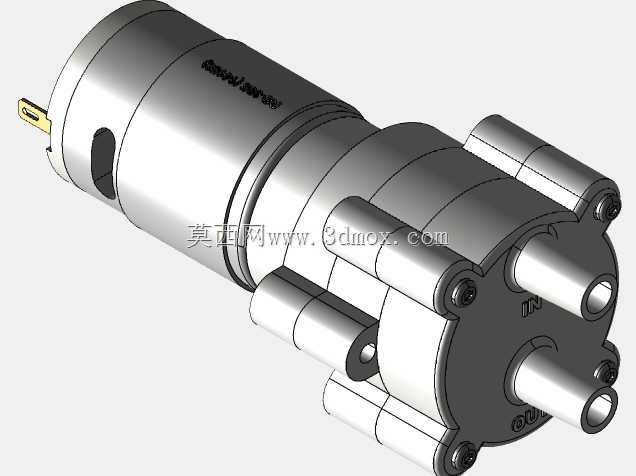

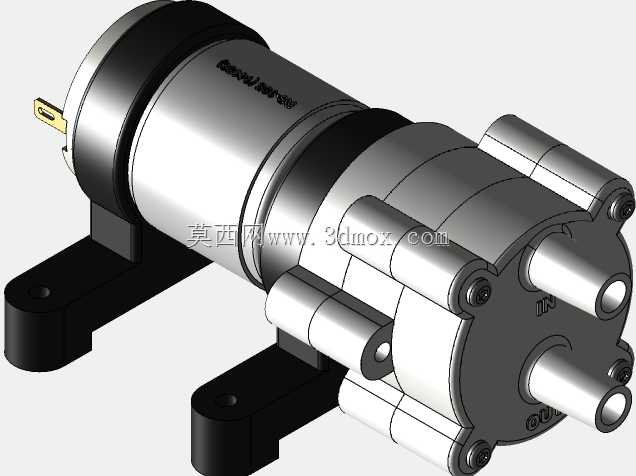

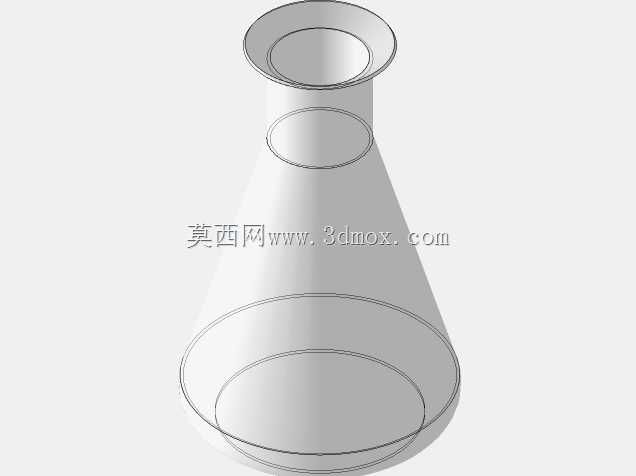

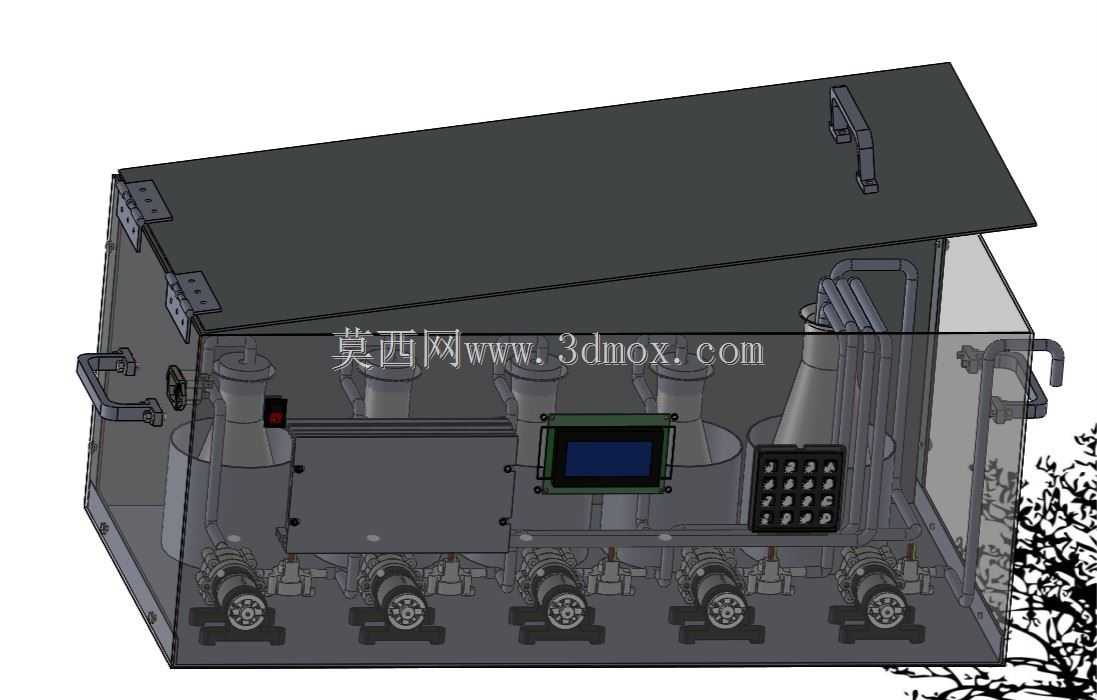

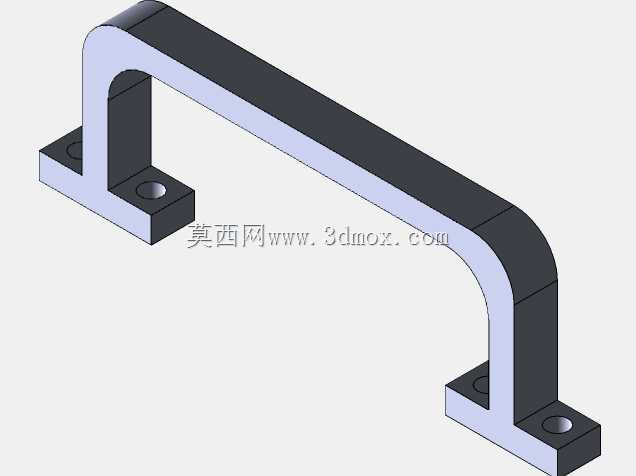

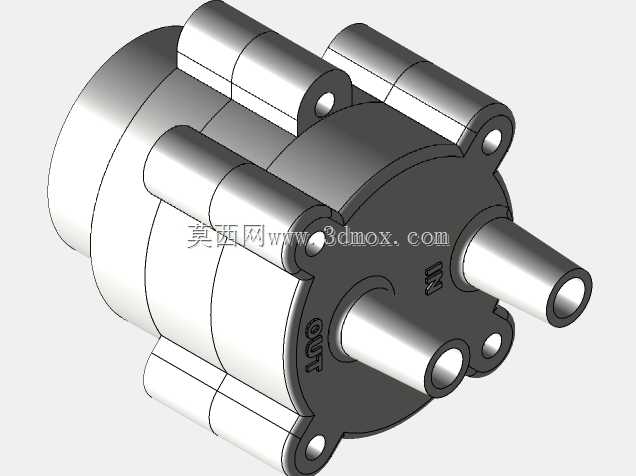

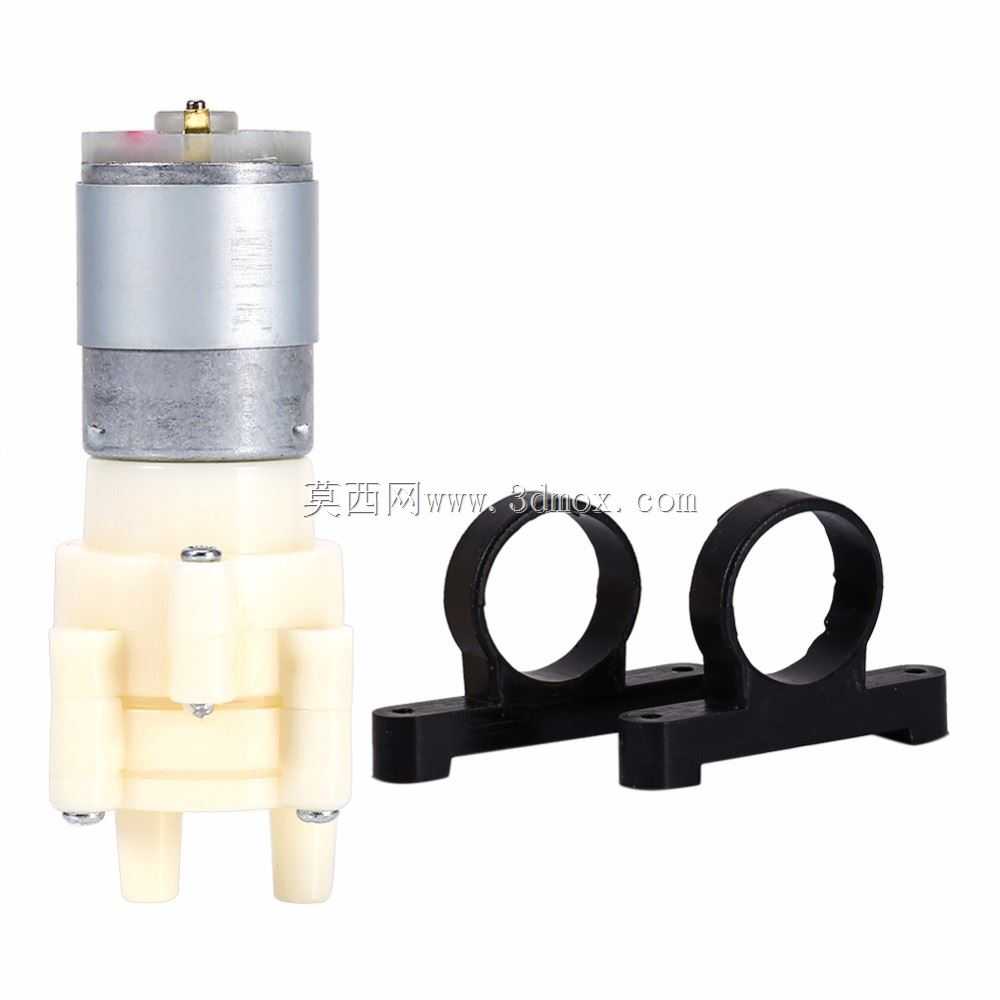

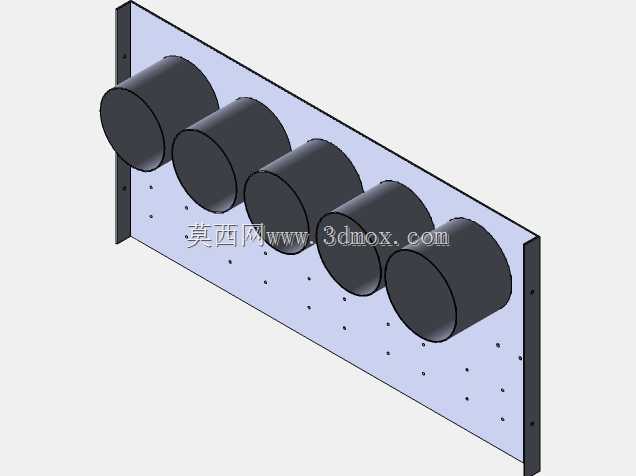

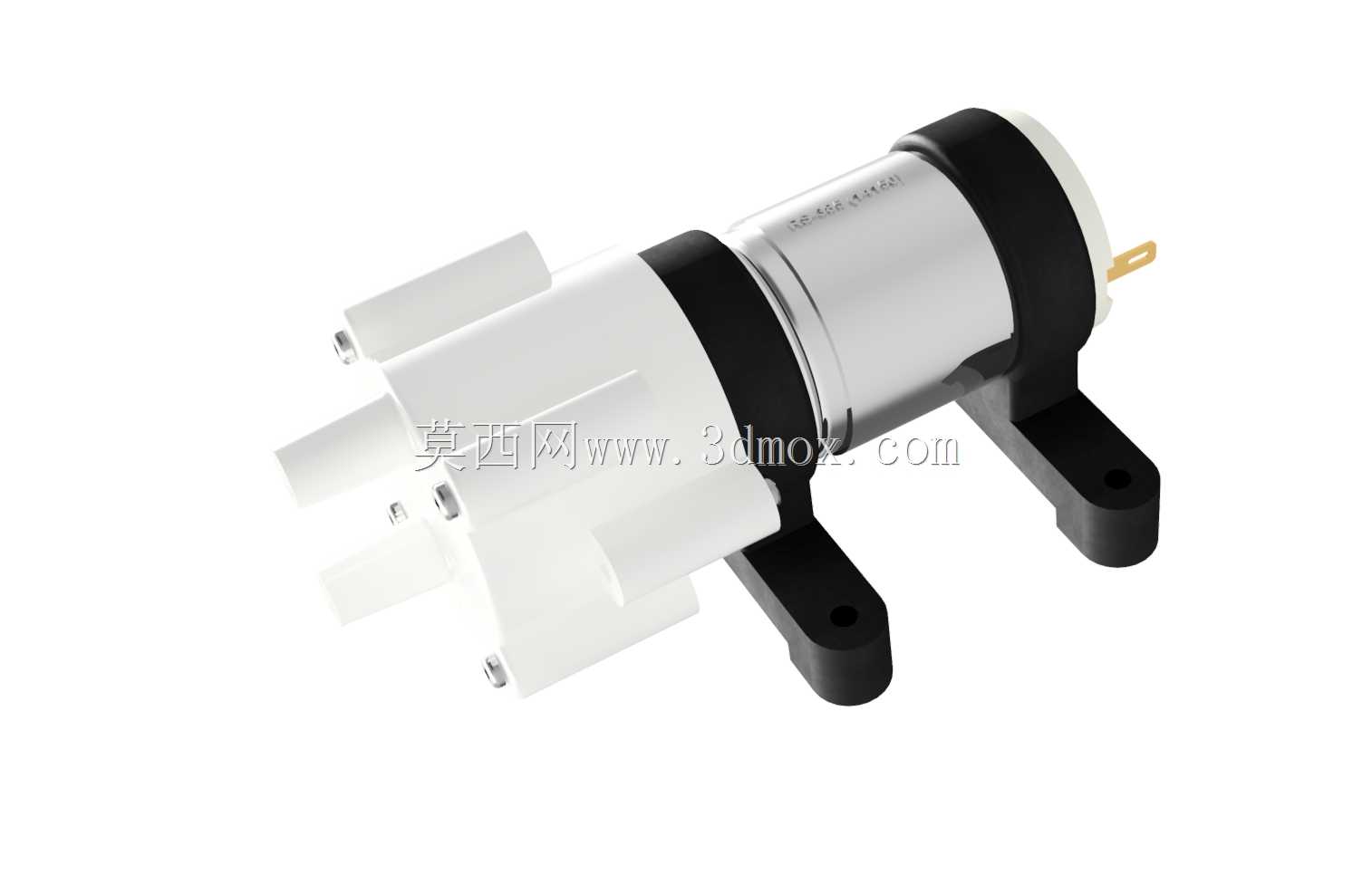

　　这款箱式集成的比例化学混合装置，主要面向小批量精细化工、实验室试剂配制、小型水处理药剂投加这类需要精准控制多组分流体配比的应用场景，区别于大型敞开式搅拌混合设备，它采用全封闭箱体集成设计，所有管路、动力元件、反应腔体都整合在带提手的密封箱体内，既可以固定安装在实验台架、生产线旁的预留工位，也能凭借顶部的便携提手实现工位间的快速转移，适配临时配液、多点位药剂投加的灵活使用需求。从功能实现逻辑来看，装置前端排布的多组隔膜计量泵是核心配比执行部件，每台泵对应一路化学组分进料，通过调整泵的冲程与运行频率，可以精准控制不同组分的进料流量，实现预设比例的原料输送，进料后的流体先进入预混腔完成初步紊流混合，再进入下部的锥形沉降反应腔，

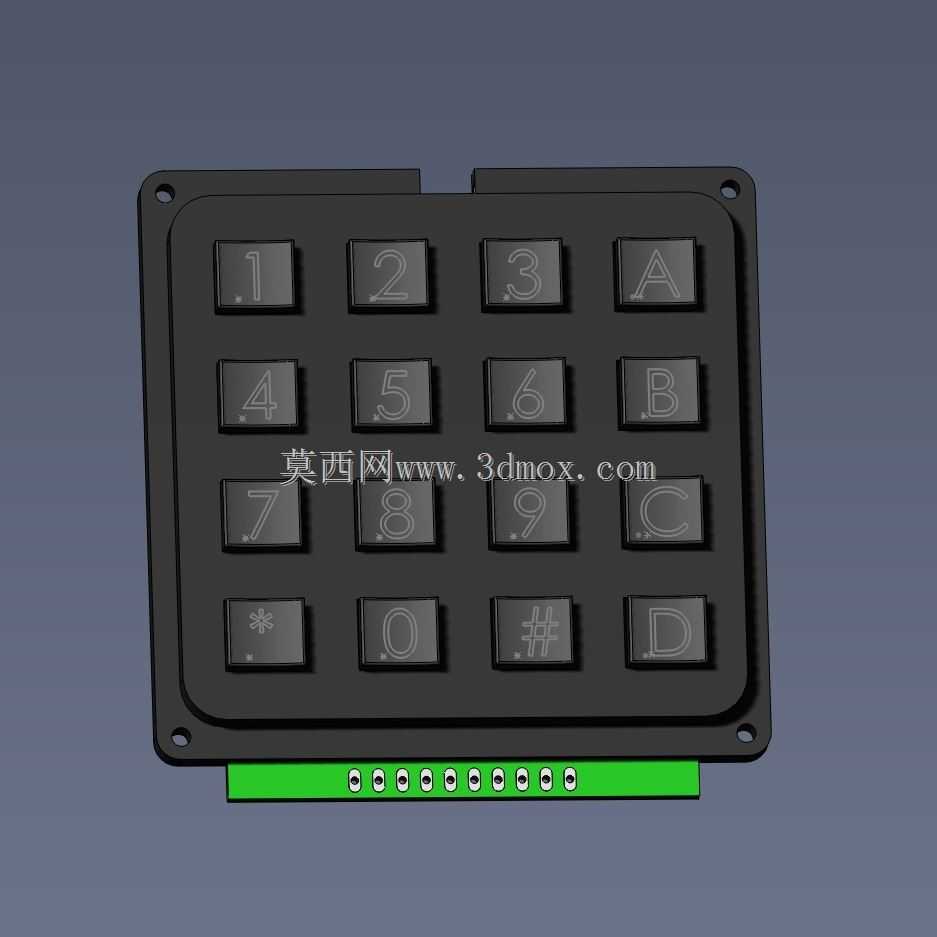

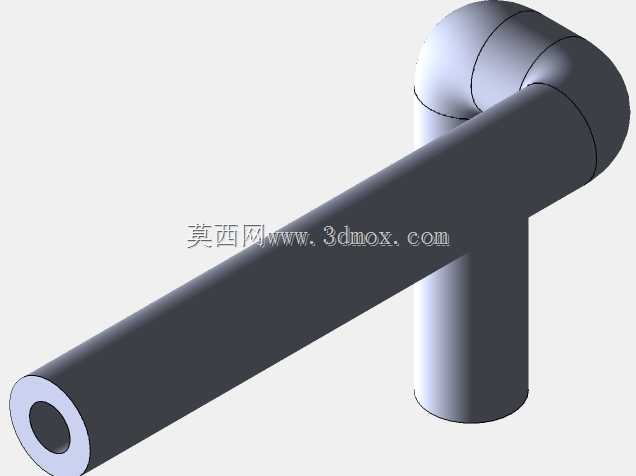

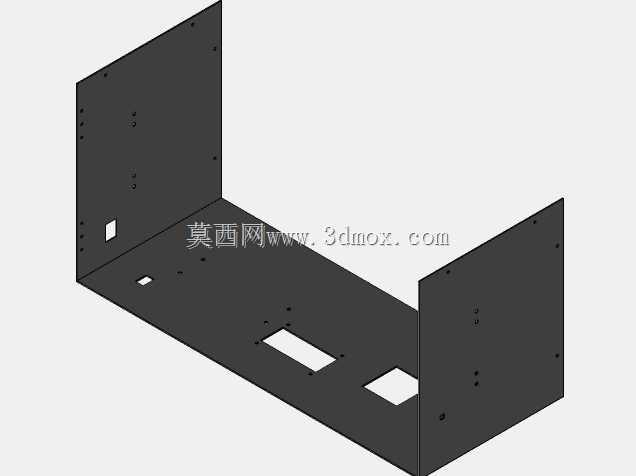

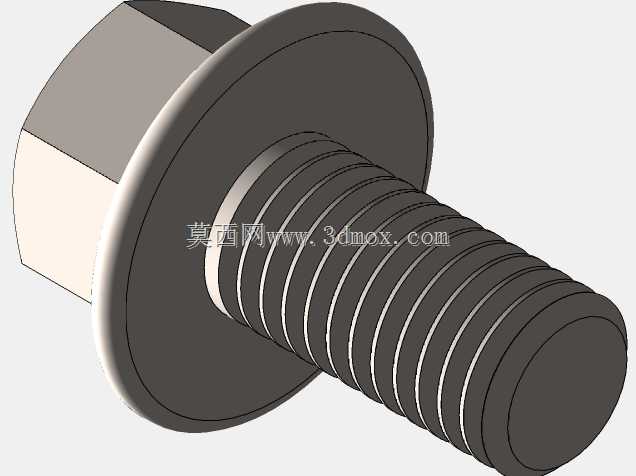

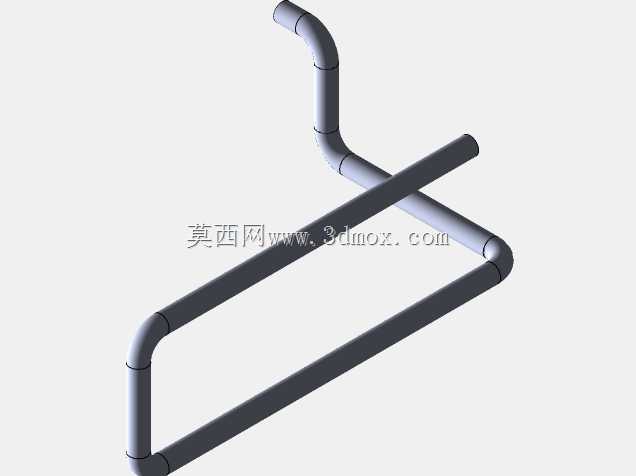

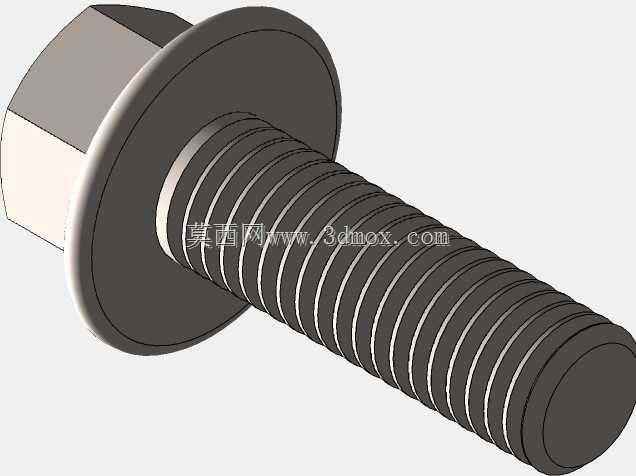

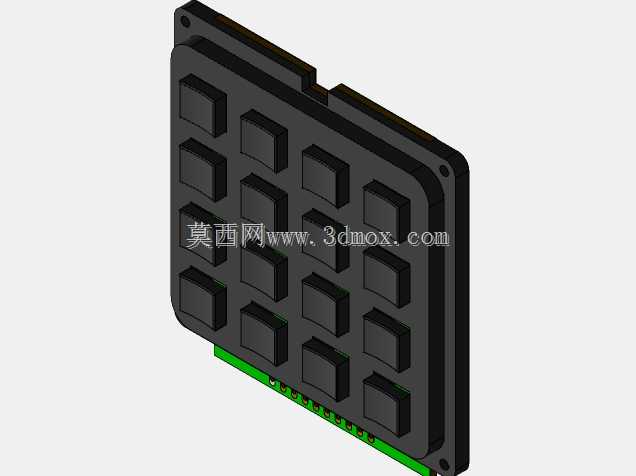

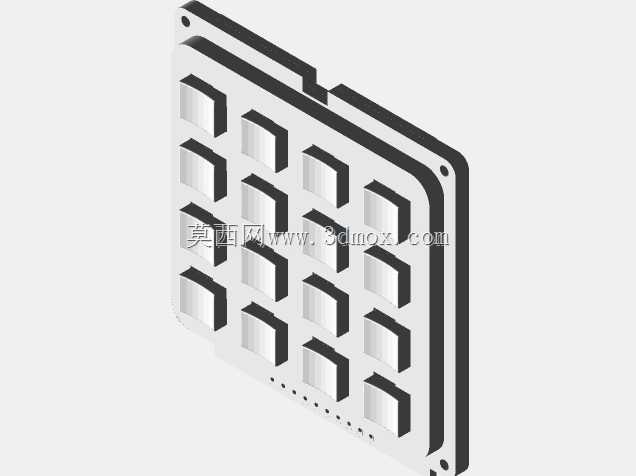

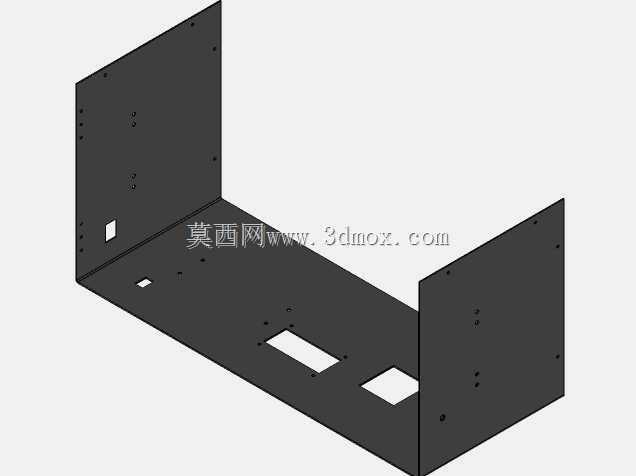

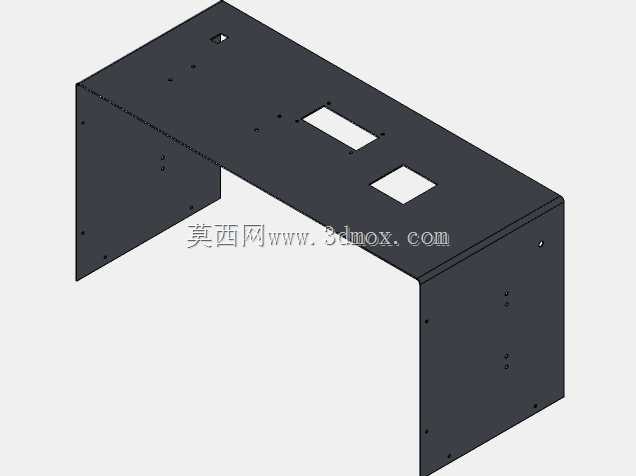

　　在腔体内完成充分的混合反应，过程中产生的少量废气可以通过箱体顶部预留的排气接口外接管路排出，避免挥发性介质散逸到操作空间。设计阶段优先考虑了管路布局的合理性，所有输送管路都沿箱体侧壁与内部支架排布，尽量减少直角弯头的数量，降低流体输送的沿程阻力，同时给每路进料管路预留了检修操作空间，不需要完全拆解箱体就能完成泵体的更换、管路密封件的维护；箱体侧面预留的显示屏与按键操作区，直接集成在箱体侧板上，操作人员不需要打开箱盖就能完成参数设置、运行状态查看，避免开盖操作时接触内部输送的化学介质。安装边界方面，箱体底部做了平整的安装基准面，四个角预留了固定安装孔，既可以直接放置在水平台面上使用，也可以通过螺栓固定在支架或者移动小车上，

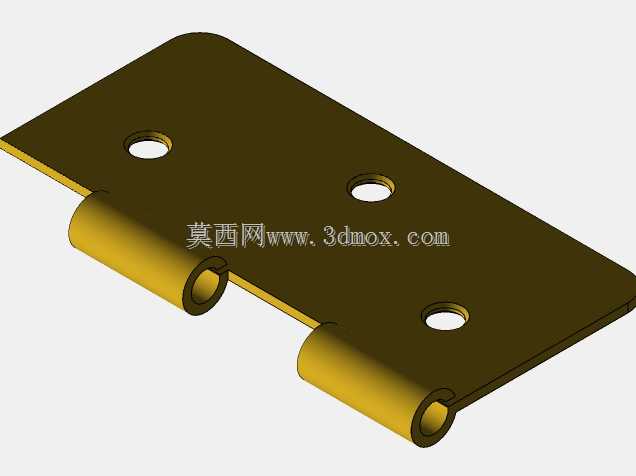

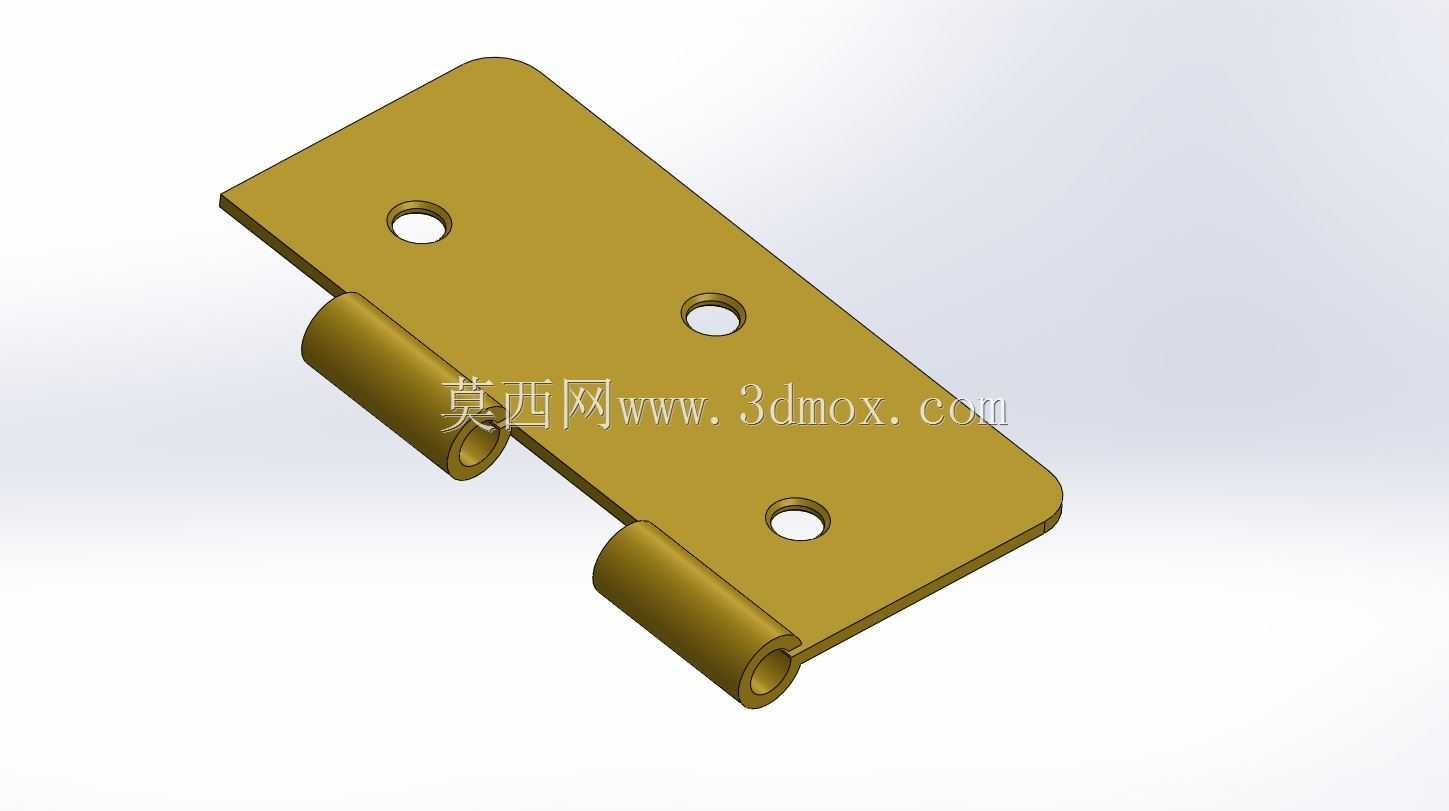

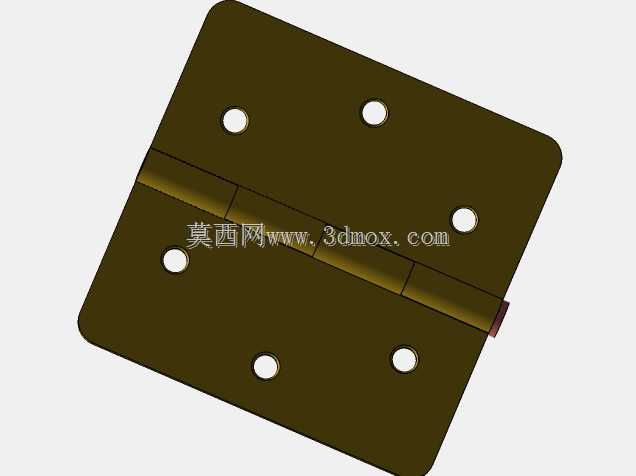

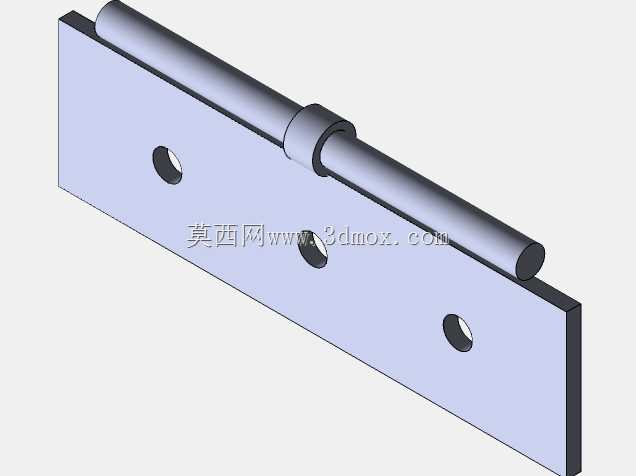

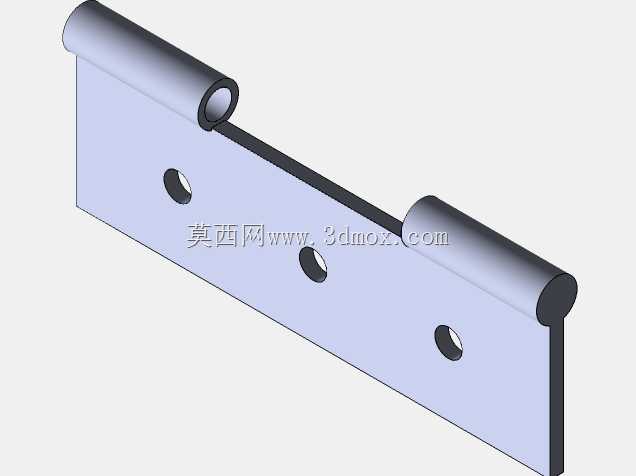

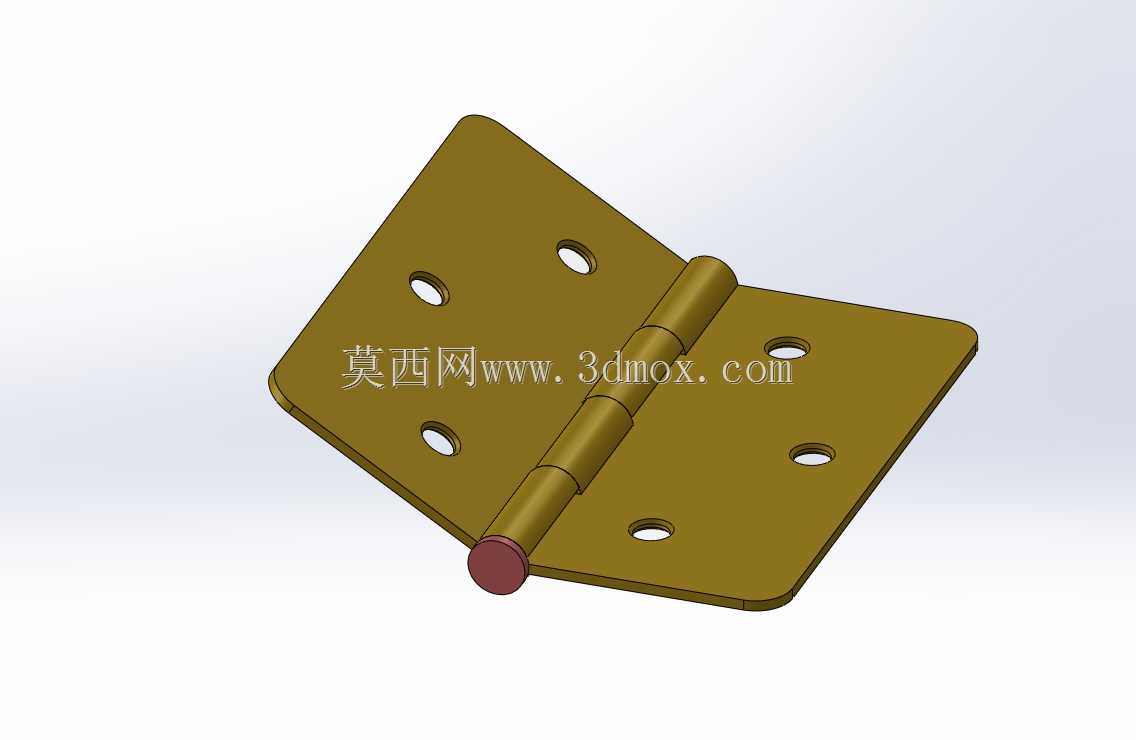

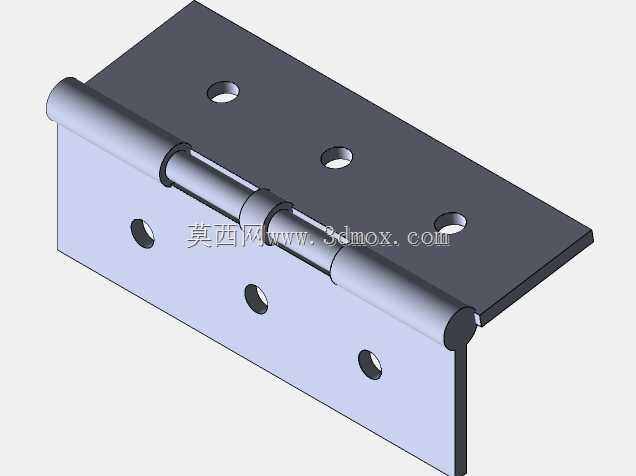

　　箱体的开盖采用上翻式结构，铰链做了防腐处理，箱盖闭合后通过侧边的锁扣压紧密封胶条，实现内部空间与外部环境的隔离，适配有少量腐蚀性介质的使用环境。内部的锥形反应腔底部预留了排净口，每次使用完成后可以通过排净口排空腔体内的残留介质，方便后续清洗与不同配方的切换使用，避免不同批次介质交叉污染。
