50mm规格直流轴流散热风扇结构设计

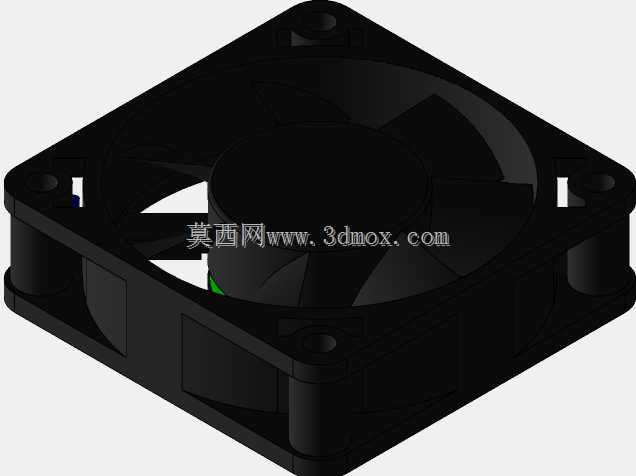

　　日常做消费电子、小型工控板卡散热选型时，50mm见方的轴流风扇是出镜率极高的部件，很多刚接触结构设计的工程师容易忽略这类小尺寸风扇的安装边界细节，建模时往往只画个大致方块，等到实际打样装配才发现孔位对不上、出线干涉、扇叶擦框这类低级问题。这款50mm规格的轴流散热风扇，外框采用标准方形切角设计，四个角预留的安装沉孔位置完全匹配行业通用安装孔距，不管是固定在CPU散热鳍片上，还是装在小型工控机箱、电源模块的通风位，都能直接适配常规M3螺丝的安装需求，不需要额外做转接支架。从结构设计逻辑来看，这类小尺寸风扇的外框壁厚做了均匀等厚处理，既保证注塑成型时不会出现缩痕，也能在长期震动工况下保持框体强度，

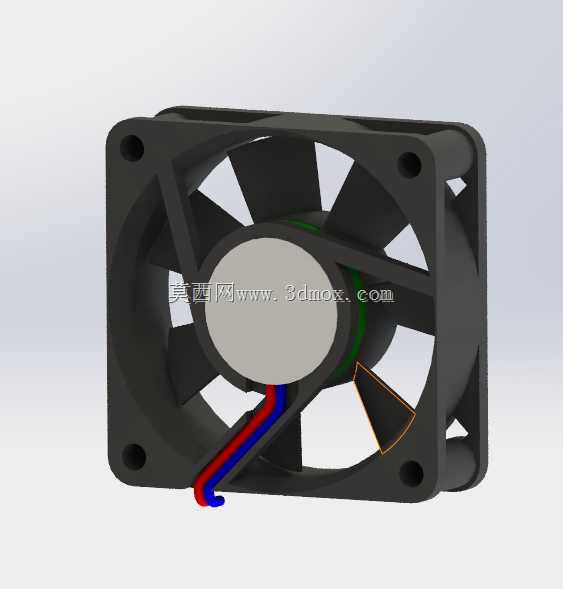

　　不会因为扇叶高速转动产生的共振导致框体开裂。扇叶采用七片不等距弧形叶型设计，相比等距叶型，能打散转动时的气流脉动频率，降低运行时的高频啸叫，这一点在桌面级电脑、静音型工控设备里尤为重要，很多廉价风扇就是因为叶型设计不合理，高转速下噪音刺耳。风扇中心的轮毂部分做了内凹设计，刚好容纳内置的驱动电路板与轴承组件，出线位置从框体侧边引出，红蓝两根供电线预留了足够的弯折半径，建模时特意还原了出线处的防拉扯护套结构，实际装配时不会因为线材弯折角度过大导致内部线芯断裂。做整机结构布局时，这类50mm风扇的厚度方向也要预留足够安全距离，扇叶端面和相邻的散热鳍片、机箱盖板之间至少要留3mm以上的间隙，避免扇叶转动时和周边部件剐蹭，

　　同时进风侧不能有大面积遮挡物，否则会大幅降低通风效率，导致散热能力打折扣。很多工程师做热仿真时容易忽略风扇的实际P-Q曲线匹配，只看尺寸选风扇，最后出现风量不够或者风压不足的问题，这个模型还原了风扇的实际流道轮廓，导入热仿真软件时可以直接提取流体域，不需要再手动修正扇叶与框体之间的间隙，能大幅减少仿真前处理的工作量。另外外框四个角的安装孔做了沉台设计，螺丝锁附后不会突出框体表面，安装在狭小空间内不会和其他部件产生干涉，这类细节往往是区分新手和成熟结构设计的关键点，很多三维模型只做了外观面，没有还原这些装配相关的细节，实际用来做装配校验时根本没法用。
