小型卧式普通国产车床结构三维建模

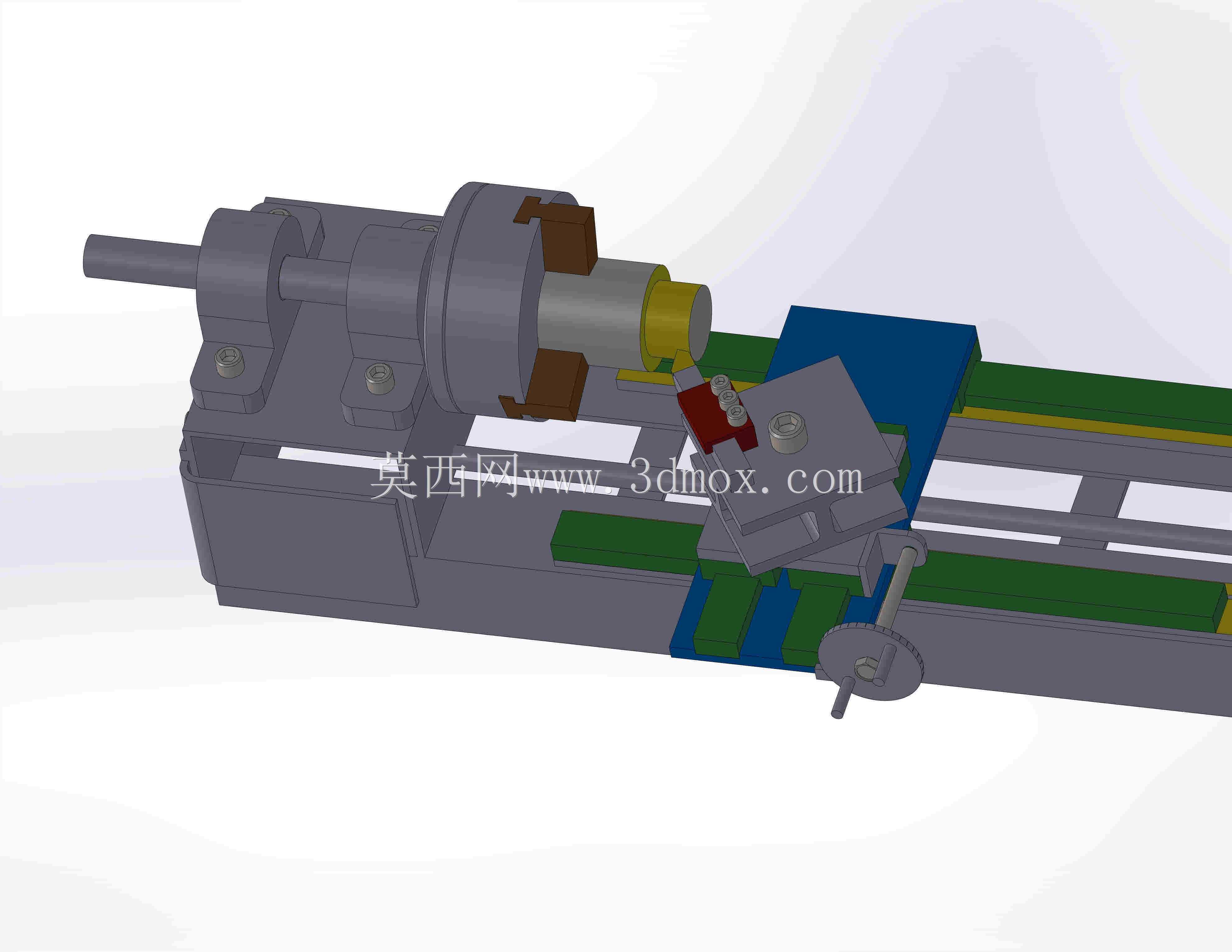

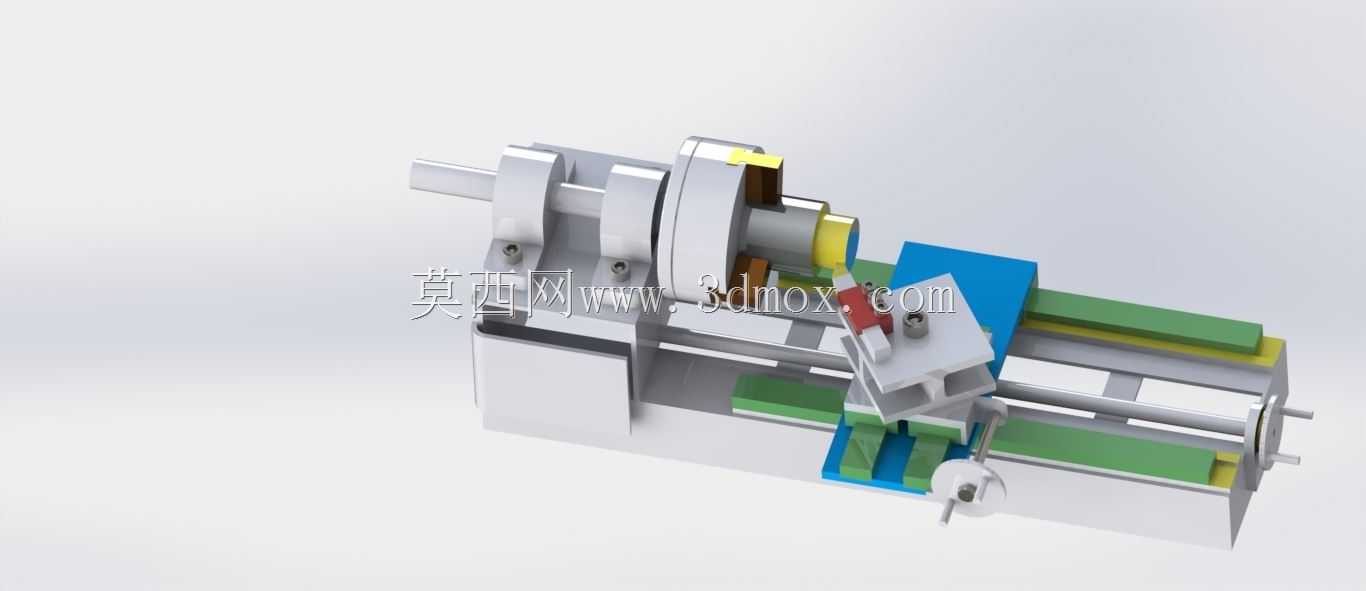

　　这款小型卧式车床的三维结构还原，完全贴合普通车间实训、小批量零配件加工场景的实际设备形态，建模过程中优先考虑了实际安装与操作的边界约束，没有做脱离生产实际的夸张结构设计。从结构布局来看，主轴箱位于床身左侧，配套三爪卡盘的装夹结构，可完成轴类、盘类零件的径向装夹，卡盘后方的主轴传动腔体预留了齿轮组安装空间，能匹配不同转速下的金属切削扭矩输出需求，床身导轨采用平-V组合导向形式，既保证了纵向进给的直线精度，也能承载刀架与溜板箱移动时的偏载力矩，不会出现长期使用后的导向面磨损不均问题。

　　刀架部分采用四方回转结构设计，可同时装夹四把不同用途的切削刀具，换刀时只需松开锁紧手柄转动刀架即可完成定位，适配外圆车削、端面切削、切槽、内孔加工等多工序切换需求，无需频繁拆装刀具，能有效缩短单件加工的辅助时长。溜板箱下方的横向进给手轮、纵向进给手轮位置完全符合一线操作工人的操作习惯，手轮的操作力臂长度经过合理匹配，手动进给时不会出现操作费力、进给量难以控制的问题，尾座部分设置在床身右侧导轨上，可根据待加工工件的长度自由调整位置，顶尖结构可支撑长轴类工件的自由端，避免加工过程中工件受切削力作用出现挠曲变形，尾座还预留了钻头安装锥孔，可完成轴件端面的中心孔钻削、浅孔加工工序。

　　建模时对各部件的安装配合间隙做了符合机械设计手册的预留，比如导轨与溜板的配合面、主轴与轴承的安装位、刀架的回转定位面，都按照实际装配公差要求做了结构避让，不会出现三维装配时的干涉问题。整体设备的外形尺寸适配小型加工车间、职校实训教室的摆放需求，床身底部的安装地脚位置预留了固定螺栓孔，可直接通过膨胀螺栓固定在混凝土地面上，设备运行时的振动不会引发整机移位，操作区域的预留空间满足单人站式操作的活动范围，不会出现操作时肢体与设备结构磕碰的问题。进给导轨的防护结构也做了还原，可阻挡切削过程中产生的铁屑落入导轨面，避免导轨面被铁屑划伤影响加工精度，床身下方的排屑空间预留充足，加工产生的废屑可直接落入下方的集屑盘，清理时无需拆解设备主体结构。
