小型台式普通卧式车床结构三维建模

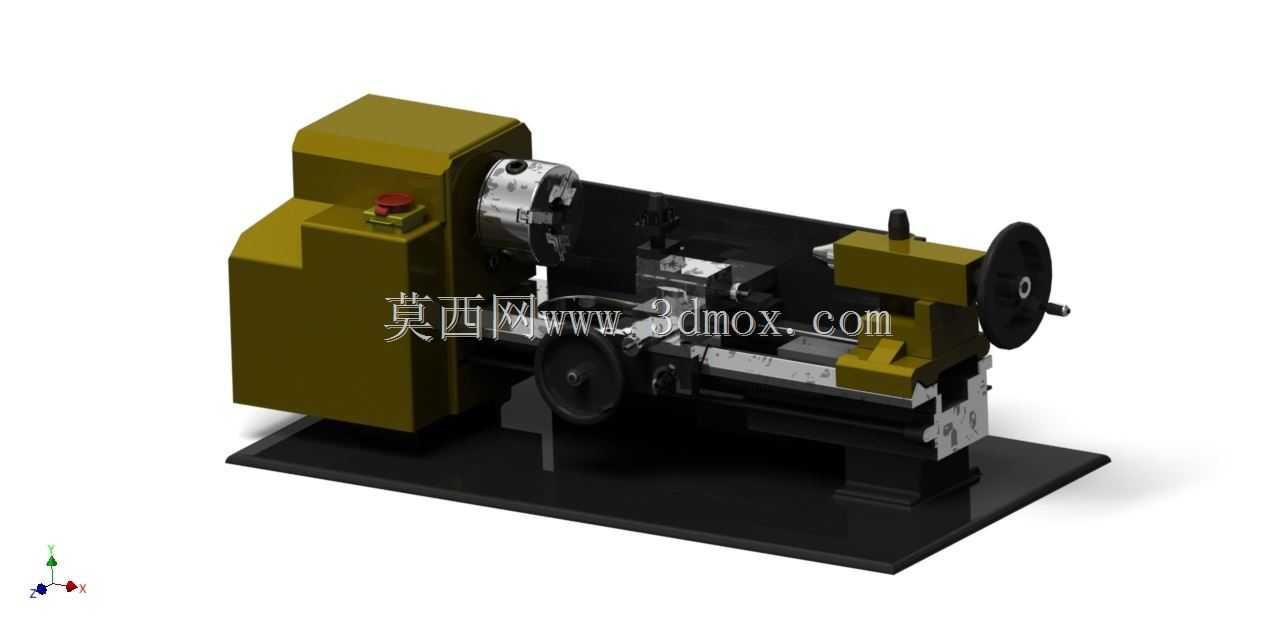

　　这款小型台式卧式车床的三维建模，完全还原了桌面级小型加工设备的真实结构逻辑，适配小作坊、教学实训、个人DIY加工等场景的设备选型参考与结构拆解需求。从实际加工用途来看，这类小型车床可承担小尺寸金属、非金属棒料的外圆车削、端面切削、内孔镗削、螺纹车削等常规工序，加工行程覆盖常见小尺寸零件的加工边界，适合小批量试制、教学演示、精密小件修配等场景使用。模型完整复现了车床的核心功能模块：左侧主轴箱集成了主轴装夹结构，三爪卡盘的装夹行程、卡爪开合的结构逻辑都做了还原，主轴箱侧面的启停控制按钮、急停装置的位置完全符合实际设备的操作人机工程要求，操作人员站在设备正前方即可轻松触达控制元件，无需额外挪动身体。床身部分采用平床身结构，

　　导轨的安装基准面做了明确的结构区分，进给拖板分为大拖板、中拖板、小拖板三层结构，每层的进给手轮位置、刻度盘结构都对应真实设备的进给调节逻辑，大拖板负责沿床身的纵向进给，中拖板承担横向进刀动作，小拖板可调整角度完成锥面车削，刀架的装刀槽尺寸适配常规小型车刀的安装尺寸，换刀时的压紧结构也做了细节还原。右侧尾座部分完整复刻了尾座套筒的伸缩结构、锁紧手柄、手轮进给机构，尾座可沿床身导轨滑动调整位置，既可以安装顶尖支撑长轴类工件，也可换装钻头、铰刀完成孔加工工序，尾座的锁紧机构位置设置在床身侧面，操作时不会与进给拖板产生运动干涉。从安装边界来看，设备整体采用一体式铸铁底座，底座的安装孔位、地脚支撑的布局都做了还原，

　　设备放置在标准工作台面上即可完成安装，无需额外做地基固定，整体占地面积小，适合空间有限的加工场景使用。建模过程中严格遵循小型车床的实际装配关系，所有运动部件的运动行程都做了限位结构的还原，比如拖板的行程限位挡块、尾座的最大伸出长度限制、主轴卡盘的旋转安全边界都有明确的结构体现，可直接用于教学演示中的结构拆解、运动仿真，也可作为小型加工设备选型时的结构参考，帮助设计人员快速理解小型卧式车床的布局逻辑，在做产线布局、设备改造时可直接调用模型核对安装空间、操作空间的预留尺寸，避免出现设备干涉、操作空间不足的问题。模型的外观细节也对应真实设备的涂装与结构，主轴箱、拖板、尾座的铸件壁厚、加强筋结构都做了合理还原，没有出现结构失真、壁厚不合理的问题，手轮的防滑纹路、操作手柄的握持尺寸都符合人机工程要求，完全可以作为结构设计人员的参考素材使用。
