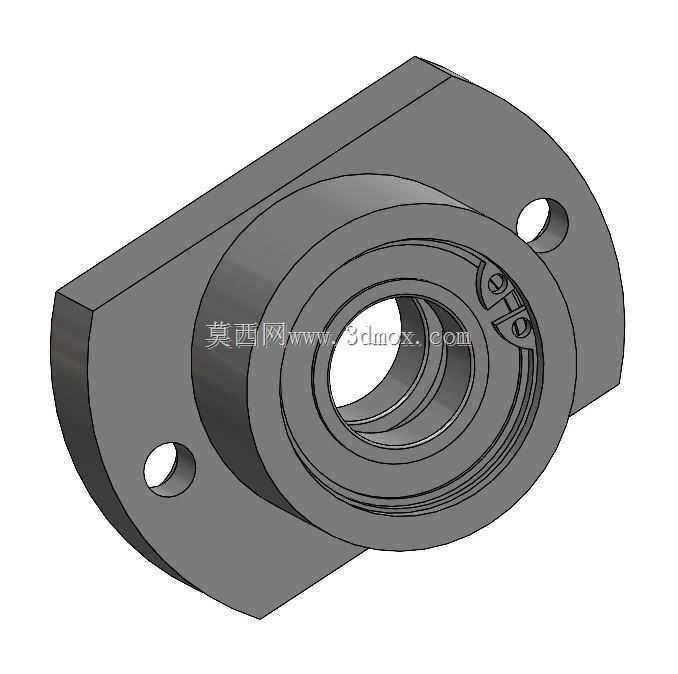

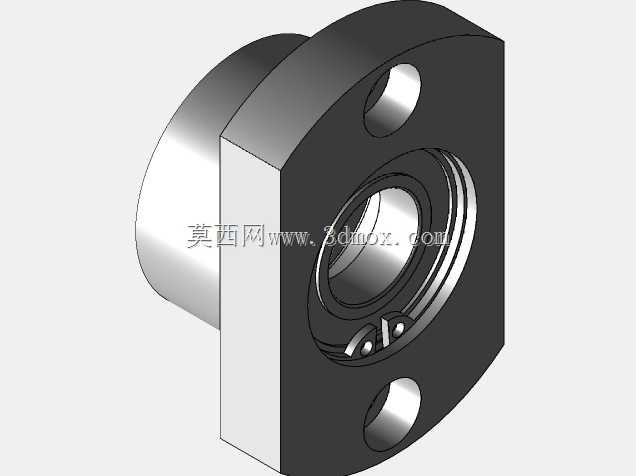

带法兰安装座的6902型带挡圈轴承组件

　　这款带安装外壳的轴承组件，核心采用标准6902系列深沟球轴承，配套一体式切边法兰安装座与孔用弹性挡圈，主要用于轻载传动场景下的转轴径向支撑，常见于小型输送线从动辊、精密检测设备滑台导向轴、3C产品组装工位的小型旋转工装等位置，能在有限安装空间内完成轴承的固定与预紧，省去设计人员自行拆分轴承座、挡圈选型匹配的工作量。从结构设计逻辑来看，安装座采用两侧切边的菱形法兰造型，相比圆形法兰能减少近三成的安装占用空间，两个对称布置的安装孔可直接穿入内六角圆柱头螺钉完成固定，安装孔的沉台深度经过匹配计算，能保证螺钉锁紧后头部不突出安装面，避免与周边运动部件产生干涉。轴承与安装座的内孔采用基孔制过渡配合，装配时可通过冷压方式将轴承压入座孔，

　　端部的挡圈槽与配套孔用挡圈配合，能牢牢限制轴承的轴向窜动，即便在转轴存在小幅轴向窜动的工况下，也能避免轴承从座孔中脱出，保证支撑精度的稳定性。从安装边界尺寸来看，法兰座的切边间距适配多数小型铝型材框架的安装面尺寸，轴承内孔适配15mm直径的光轴，安装孔中心距与常用的小型带座轴承安装尺寸兼容，可直接替换同规格的外购标准件，无需重新调整周边安装结构。在实际选型应用中，这类组件适合转速不超过3000rpm、径向载荷小于轴承额定动载荷15%的轻载传动场景，安装时需注意座孔与对接安装面的垂直度公差控制在0.02mm以内，避免轴承内圈与外圈产生偏载，缩短轴承使用寿命。相比无外壳的裸轴承，这种集成式组件的安装定位更便捷，不需要额外加工轴承座的挡肩结构，能大幅降低小型设备的结构件加工成本，同时法兰座的表面做了发黑防锈处理，可适应车间内的常规湿度环境，不需要额外做表面防护处理。
