费斯托小功率伺服电机驱动器结构模型

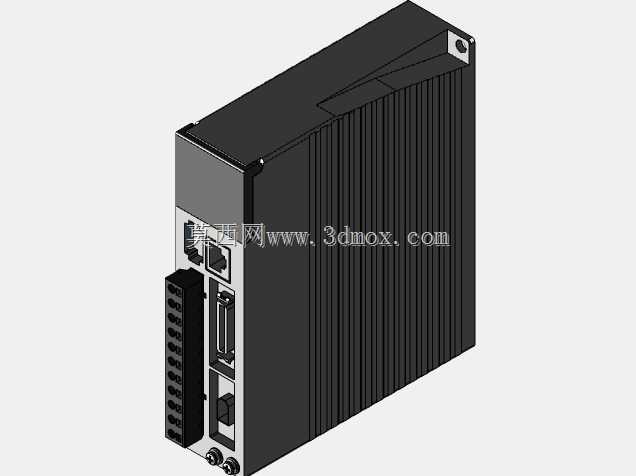

　　本次呈现的是适配100W、200W功率段伺服电机的驱动器三维结构，这类驱动单元在3C电子组装点胶设备、小型桌面搬运机械手、实验室精密送料机构、轻工包装辅助工位中应用极广，作为伺服系统的核心控制载体，它承担着位置环、速度环、电流环的三环运算输出，实时匹配电机端编码器反馈信号，精准调控电机的转矩、转速与转动位置，保障执行端的动作精度与动态响应性能。从结构设计逻辑来看，这款驱动器采用了标准导轨安装的壳体方案，主体外壳一侧做了全幅纵向散热鳍片结构，鳍片厚度与间距经过热仿真校核，能够在密闭电气柜内自然对流工况下，将功率器件工作产生的热量快速导出，避免长时间带载运行出现过热降频问题。壳体正面预留了多组接口位，从上至下分别排布有编码器反馈接口、

　　总线通讯接口、主电源输入端子、电机动力输出端子、IO信号接线端子，各接口的间距符合工业接线的操作空间要求，不会出现相邻端子接线干涉的问题，端子旁预留了标识丝印的平面区域，方便现场接线时快速识别点位。安装边界方面，这款驱动器的宽度适配35mm标准DIN导轨的安装卡槽，深度方向预留了接线弯折的空间，安装时仅需在电气柜内预留对应宽度的导轨位置，上下方向留出不小于20mm的散热间隙即可，无需额外打孔固定，能够大幅缩短电气柜的装配布线周期。从建模细节来看，模型还原了壳体的拼接卡扣结构、接口的插针避让空间、散热鳍片的拔模斜度，甚至包括侧面固定螺丝的沉头孔位都做了1:1复刻，结构设计人员在做电气柜三维布局时，可以直接调用该模型做干涉检查，

　　提前规避接线空间不足、散热距离不够、与相邻电气元件碰撞等问题，也能在做设备BOM统计时直接提取安装尺寸参数，减少反复核对样本的工作量。这类小功率伺服驱动器在实际选型中，往往需要和伺服电机做参数匹配，模型还原的接口位置也能帮助设计人员提前规划线缆走向，优化电气柜内部的布线排布，避免后期现场安装时出现线缆长度不足、弯折半径不够的问题。
