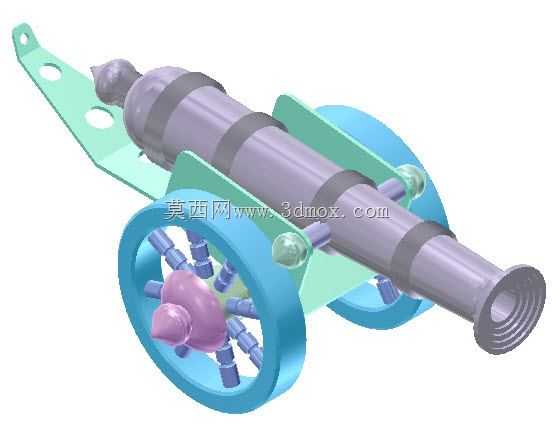

带轮架仿古滑膛火炮结构三维造型

　　该造型还原了传统轮式滑膛火炮的完整结构，可用于仿古场景展陈、科普教具开发、影视道具预制等场景的结构参考，整体结构围绕炮身承载、射向调整、机动转运三个核心功能展开设计。炮身主体采用多段箍环强化结构，沿炮管轴向均匀布置环形加强箍，抵消滑膛发射时的膛压径向扩张应力，炮尾做圆弧收束加厚处理，适配传统前膛装填的受力需求，炮口处设置多层扩口结构，兼顾装填导向与消焰防护作用。两侧轮架采用板式支撑结构，架体前端延伸出带定位孔的牵引挂耳，可直接挂接牵引杆完成短距离拖行转运，挂耳上的通孔同时可作为射击时的地桩固定点位，抵消发射时的后坐位移。行走部分采用大直径辐条轮结构，轮缘做宽面设计，可适配非硬化路面的通行需求，减少松软地面的下陷风险，

　　轮轴与架体之间采用穿销式连接，无需额外紧固件即可完成轮组的快速拆装，方便日常维护与部件更换。炮身与架体之间设置两处同轴支撑轴，可实现炮身俯仰角度的小范围调整，支撑轴端部做球形限位结构，避免调整过程中炮身从架体脱出。整体结构未设置复杂的反后坐装置，依靠架体与地面的摩擦力、前端地桩的锚固力抵消发射载荷，结构简单可靠，适配低频次使用的展陈、演示场景。建模过程中对各部件的装配间隙做了合理预留，轮组与架体之间预留转动间隙，炮身与支撑轴之间预留调整间隙，所有构件的壁厚均参考传统铸铁件的工艺要求设置，避免出现壁厚过薄无法实现铸造加工的问题。架体尾部预留了操作空间，可容纳操作人员完成装填、击发操作，整体外形尺寸适配1:10至1:4比例的缩放需求，缩放后可作为桌面摆件、拼装模型的结构蓝本，各部件的连接关系均符合实际机械装配逻辑，不存在结构干涉、无法装配的问题。
