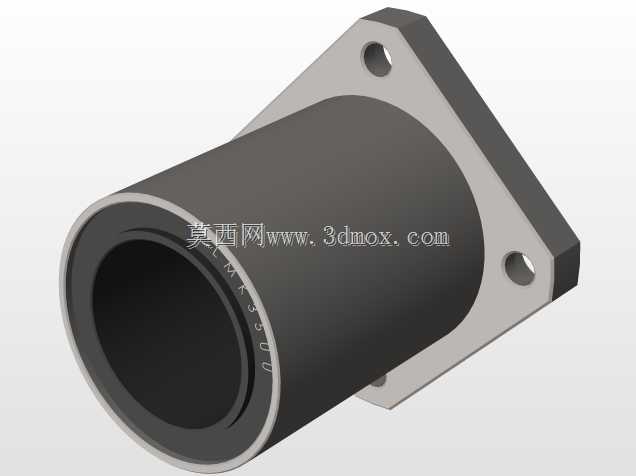

LMK35UU对边法兰型直线轴承结构

　　这款LMK35UU对边法兰型直线轴承，是线性传动系统里应用极广的导向支撑部件，日常在自动化流水线的滑台模组、3D打印设备的运动轴、包装机械的推料机构、电子加工设备的位移平台上都能见到它的身影，核心作用是为做直线往复运动的光轴提供低摩擦、高精度的径向支撑，保证运动部件的行进轨迹平直稳定，避免轴系运行中出现偏摆、卡滞的问题。从结构设计来看，它采用了一体化切边法兰的安装结构，和常规圆法兰直线轴承不同，对边切割的法兰轮廓能在安装空间受限的场景下减少占用面积，两个对称分布的安装孔直接通过螺栓就能把轴承本体固定在设备安装立板上，不需要额外加工轴承座的沉孔或者定位台阶，安装时只要保证安装面的平面度、安装孔的同轴度符合公差要求，就能快速完成装配，

　　大幅降低现场安装的调试难度。轴承主体的套筒部分采用了适配35mm公称直径光轴的内孔设计，内孔表面加工有均匀分布的滚珠循环滚道，配合保持架上的钢珠实现滚动摩擦，相比传统铜套类滑动导向部件，运行阻力能降低70%以上，即使在低速往复运动的工况下也不会出现爬行现象，能长期保持运动精度的稳定性。设计这款模型的时候，重点还原了法兰和套筒的衔接过渡结构，法兰安装孔的位置度、套筒内外径的同轴度都按照实际量产零件的公差要求做了结构还原，套筒外圆的基准面、法兰端面的安装贴合面都做了明确的结构区分，方便结构设计工程师在做整机装配的时候直接调用，快速核对安装边界：法兰的对边宽度、套筒的总长度、安装孔的中心距都和实物尺寸保持一致，

　　在做设备布局的时候可以直接用来做干涉检查，不需要反复核对二维样本的尺寸参数。在实际选型应用中，这类带法兰的直线轴承尤其适合垂直安装的光轴导向场景，法兰端面直接承受轴向的安装限位力，不需要额外加装轴用挡圈或者定位套来固定轴承外圈，能简化整个轴系的零件数量，减少装配累积误差。日常维护时只要定期在轴承的注油位置补充润滑脂，就能保证钢珠和滚道之间的润滑状态，延长整体使用寿命，即使在有少量粉尘的普通工业车间环境下，带密封结构的款式也能阻挡大部分杂质进入滚道内部，避免出现钢珠卡滞、滚道磨损的问题。做三维建模的时候，这类标准件的模型重点要保证安装尺寸的准确性，不需要做过度的工艺细节简化，否则会导致装配时出现配合干涉，这款模型的结构细节完全覆盖了选型装配需要的所有几何特征，不管是做设备方案的布局设计，还是做整机的装配仿真，都能直接适配使用。
