工业级卧式滚筒筛分设备结构设计

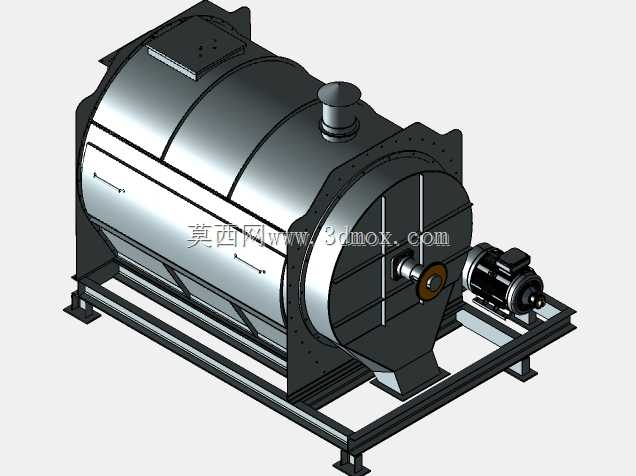

　　这套卧式滚筒筛的三维结构设计，核心围绕散状物料的粒度分级作业需求展开，在矿山砂石分级、建筑固废分选、粮食清选、轻工原料除杂等多个场景都有成熟应用空间。不同于振动筛依靠高频激振实现物料透筛的逻辑，滚筒筛依托筒体的缓慢回转带动物料在筒内翻抛、滚落，配合筒壁开设的对应孔径筛网，让小于筛孔尺寸的物料透筛落入下方集料斗，大于筛孔的物料则沿筒体倾斜角度从尾端排出，整套作业过程冲击载荷小，运行噪音低，对脆性物料的破碎率控制更优，也更适合处理含湿量偏高、容易黏堵筛孔的物料。从结构设计逻辑来看，整套设备采用卧式机架承载布局，驱动端布置在筒体侧方，通过减速电机配合链轮传动副带动筒体绕水平轴线低速回转，传动结构的维护空间预留充足，

　　日常检修时无需拆解主体筒体结构即可完成传动件的更换调整。筒体外部设置全封闭护罩，避免筛分过程中粉尘外溢，护罩顶部预留观察与检修口，可随时查看内部筛网磨损情况、物料运行状态，护罩与机架之间采用快拆式连接结构，更换不同孔径筛网时可快速拆卸对应护罩板块，缩短设备换型停机时间。筒体下部的集料斗采用渐缩式溜槽结构，角度设计大于对应物料的安息角，避免透筛后物料在斗内堆积堵料，溜槽出口可直接对接皮带输送机、风管等下游输送设备，适配不同产线的布局需求。安装边界方面，整套设备采用整体式焊接机架，底部预留标准地脚螺栓安装孔，安装时仅需保证机架横向水平度偏差不超过千分之二，无需额外做复杂的混凝土基础预埋，适合移动式破碎筛分站、临时作业产线的快速搭建需求。

　　筒体的转速设计控制在合理区间，既保证物料在筒内有足够的翻抛次数提升透筛率，又不会因转速过高导致物料受离心力贴附筒壁无法下落，影响筛分效率。筛网采用模块化分片设计，每段筛网通过压条与螺栓固定在筒体骨架上，局部磨损后可单独更换对应筛片，无需整体更换整圈筛网，大幅降低后期运维的配件成本。进出料端均设置软连接接口，可与上下游设备做密封衔接，减少整个筛分环节的粉尘无组织排放，适配当前工业生产的环保作业要求。侧方驱动单元的安装座设置长条形调节孔，可灵活调整传动中心距，补偿链轮、链条磨损后产生的间隙，保证传动平稳性，避免跳齿、异响等问题。
