方形法兰立柱式转接安装支撑座结构

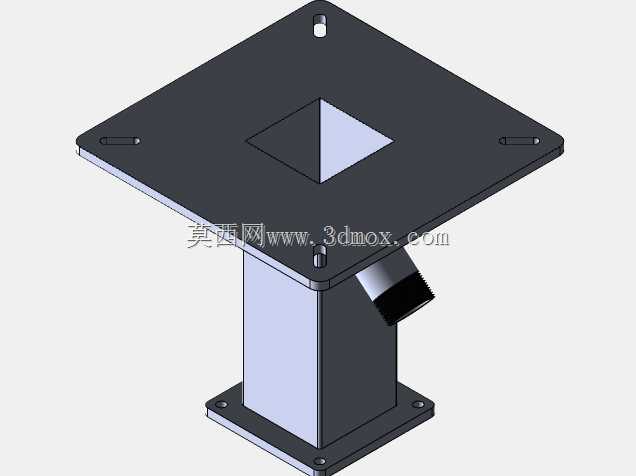

　　这类转接支撑结构常应用在通讯设备配套安装场景中，作为上部功能组件与下部安装基面的中间衔接载体，解决不同安装界面的尺寸匹配、载荷传递问题。上部安装法兰采用方形板式结构，四个角位预留沉头安装孔位，可通过标准紧固件与上方搭载的功能模块完成锁紧固定，法兰板面中间开设方形避让通孔，既可以为上部组件的接线、插接结构提供穿行空间，也能减少整体结构的无效重量，法兰板边缘设置的长条形腰孔可适配一定范围内的安装位置偏差，降低现场装配时的对位精度要求。中间支撑段采用方形空心立柱结构，相比实心立柱在保证结构刚性的前提下大幅削减材料用量，空心内腔还可容纳穿设的线缆，避免线缆外露造成的磨损、干扰问题，立柱侧壁预留的斜向出线口可引导内腔线缆从侧方引出，

　　适配侧面接线的设备安装需求，出线口边缘做圆弧过渡处理，防止穿线时割伤线缆绝缘层。下部安装法兰与上部法兰尺寸形成对应，同样采用方形板式结构，四个角位设置通孔，可将整个支撑结构固定在地面、设备台面等安装基面上，上下法兰与中间立柱的连接位置设置三角加强筋结构，分散连接位置的应力集中，提升整体结构的抗扭、抗弯折性能，避免设备搭载后出现连接位置变形、晃动的问题。整体外形尺寸为120x240x254，安装边界可覆盖常规小型通讯搭载模块的安装需求，上下法兰的孔位间距经过适配设计，可直接匹配市面常见同规格通讯组件的安装孔距，无需额外加工转接板即可完成装配。设计过程中优先考虑装配的便捷性，所有安装孔位均预留足够的紧固件操作空间，

　　沉头孔的深度可保证紧固件安装后不突出法兰表面，避免与上部搭载组件、下部安装基面产生干涉，结构的壁厚设置兼顾刚性与轻量化需求，在常规户外、室内通讯安装场景下，可承受上部搭载设备的静载荷与常规风载、轻微振动载荷，不会出现结构失效问题。
