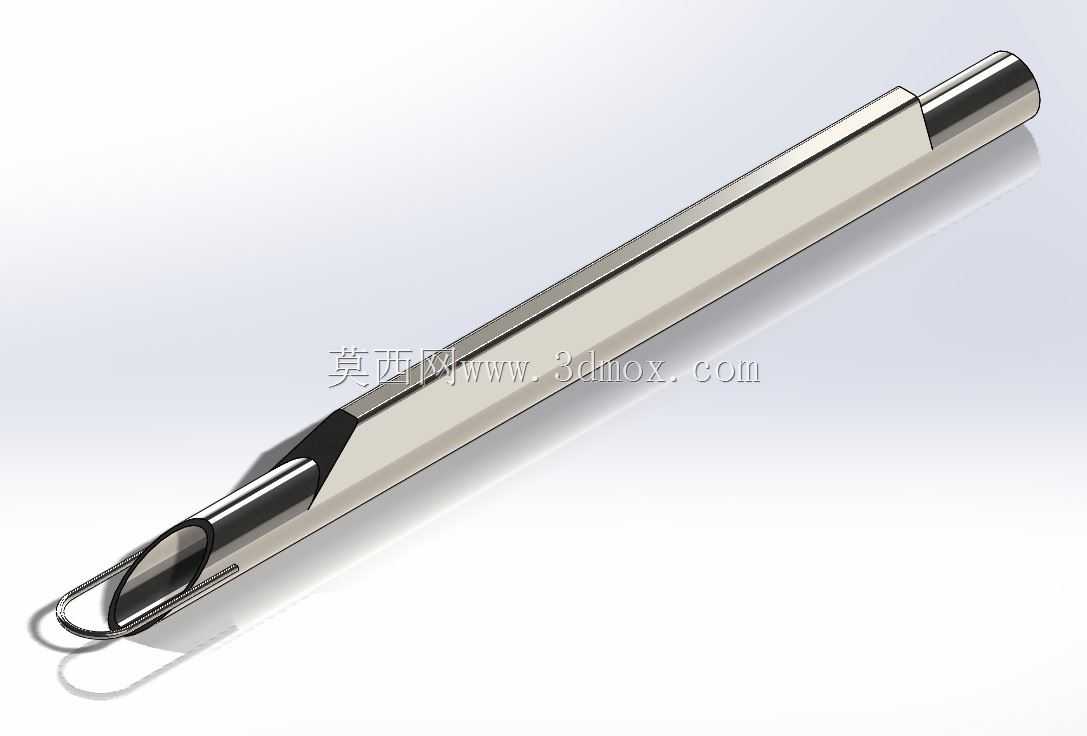

不锈钢长杆式手持涂胶笔结构设计

　　这款长杆式手持涂胶工具的设计，最初是面向电子组装工位的精细点胶、皮具边缘涂胶、小型零件粘接固定这类需要精准控胶的作业场景，区别于大容量胶枪的粗放出胶，它的核心定位是小流量、高精度的手动涂胶作业，适配粘度偏低的瞬间胶、稀薄涂覆液类介质。从结构设计逻辑来看，整体采用304不锈钢作为主体材质，一方面是适配车间常见的有机溶剂擦拭清洁需求，避免长期接触胶液、清洗剂出现锈蚀掉屑污染工件，另一方面不锈钢的刚性足够，长杆形态下不会出现弯折变形，能保证作业时笔尖的定位精度。笔身主体做了六边形截面设计，这个细节并非造型装饰，而是考虑到作业人员临时放置工具时，圆形笔身容易在倾斜的工作台面滚落，六边形的平面结构可以直接稳定放置在台面上，

　　减少工具掉落损坏笔尖、污染工作台的概率，同时握持时六边形的棱边也能增加手指与笔身的摩擦力，长时间精细作业时不容易打滑。笔身尾部做了缩径的圆柱导向段，这个结构是为了适配配套的胶液存储尾管安装，安装时导向段可以快速对准尾管的内孔，降低对位难度，配合尾部的金属挂环，既可以穿挂绳防止高空作业时工具坠落，也能在不用时挂在工位旁的工具挂板上，节省台面空间。笔尖部分做了斜切收口设计，出胶口的孔径控制在极小范围，作业时轻压笔身尾部的推杆就能控制胶液以连续细线状流出，不会出现胶液大量溢出污染工件非粘接区域的问题，笔夹结构集成在笔尖侧方，除了常规的夹在工作服口袋上携带的功能，还能在更换胶液存储管时作为受力支点，方便操作人员拔插紧配的储胶管，

　　不需要额外借助钳子等工具。从安装边界尺寸来看，整体杆身长度适配成年人手掌的握持跨度，握持位置距离笔尖的距离经过调整，作业时视线可以无遮挡地对准涂胶位置，不需要刻意歪头调整视角，笔身最大外径控制在适合手指捏持的范围，长时间握持不会出现明显的手部酸胀感，适配流水线工位连续作业的使用需求。结构上没有多余的复杂零件，整体拆解后只有笔身、推杆、笔尖、尾挂几个部件，日常清洁维护时可以完全拆解，清除残留的固化胶液，不需要更换整支工具，降低长期使用的耗材成本，笔身的不锈钢表面做了拉丝处理，不容易残留指纹和胶渍，日常擦拭后就能保持整洁，适配洁净车间、普通组装车间等多种作业环境的使用要求。
