更衣室圆柱式防盗锁具结构设计

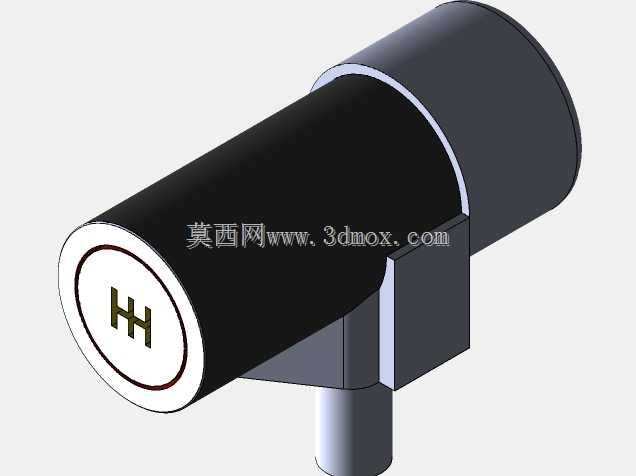

　　这款圆柱式锁具主要应用于公共更衣室储物柜、员工寄存柜、商用场所小型储物单元的闭锁场景，适配厚度15-25mm的金属或复合板材柜门，安装时仅需在柜门面板开设直径匹配的圆形安装孔，通过侧面固定卡扣即可完成锁体与柜门的紧固，无需额外焊接或复杂紧固件配合，现场装配效率较高。锁体主体采用圆柱式布局，外露操作端直径与常规柜类安装孔通用，插入钥匙旋转即可带动内部锁舌完成伸缩动作，锁舌伸出长度可覆盖常规柜门与柜体框的搭接间隙，避免非授权撬动开启。从结构设计逻辑来看，锁体外壳采用分段式结构，操作端与锁芯容纳段做了同轴度公差约束，保证钥匙插拔旋转过程无卡滞，侧面的安装支座做了加厚处理，可承受日常使用中的反复插拔、扭转外力，降低长期使用后支座断裂的风险。

　　锁芯端面做了标识刻印，方便使用者快速识别钥匙插入方向，锁体尾部的锁舌驱动轴做了扁位设计，与锁舌配合时可传递足够扭矩，避免旋转过程中出现打滑失效。实际选型应用时，需注意锁体插入柜门后的深度边界，需保证锁体尾部与柜体内侧的储物空间预留至少5mm间隙，避免存放物品剐蹭锁体尾部影响锁舌正常伸缩；锁舌伸出状态下，需保证锁舌完全卡入柜体框的锁止槽内，搭接量不小于8mm，才能达到可靠的闭锁效果。这类锁具的结构设计充分考虑了公共场景下的高频使用需求，外露部件做了圆角过渡处理，避免剐蹭使用者衣物或肢体，锁体外壳的分段配合面做了公差配合优化，日常使用中灰尘、水汽不易进入锁芯内部，可降低维护频次。建模过程中对锁体各部件的配合间隙做了合理预留，旋转部件之间预留了0.1-0.2mm的活动间隙，既保证转动顺畅，又不会出现部件晃动松旷的问题，安装支座的定位面与锁体轴线做了垂直公差约束，保证安装后锁体与柜门面板保持垂直，不会出现偏斜导致钥匙插拔不顺的情况。
