带方形安装法兰的同轴圆柱金属构件

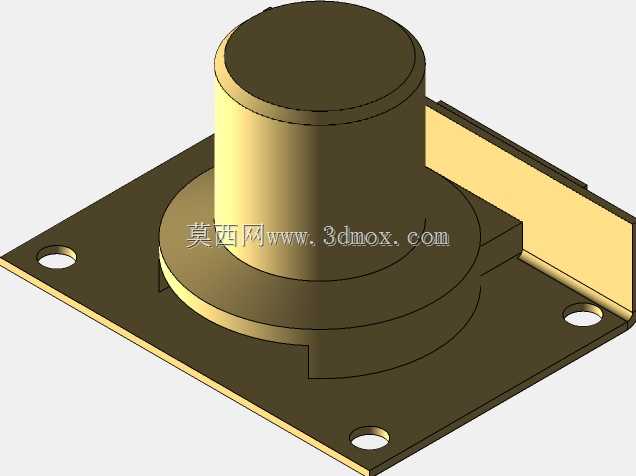

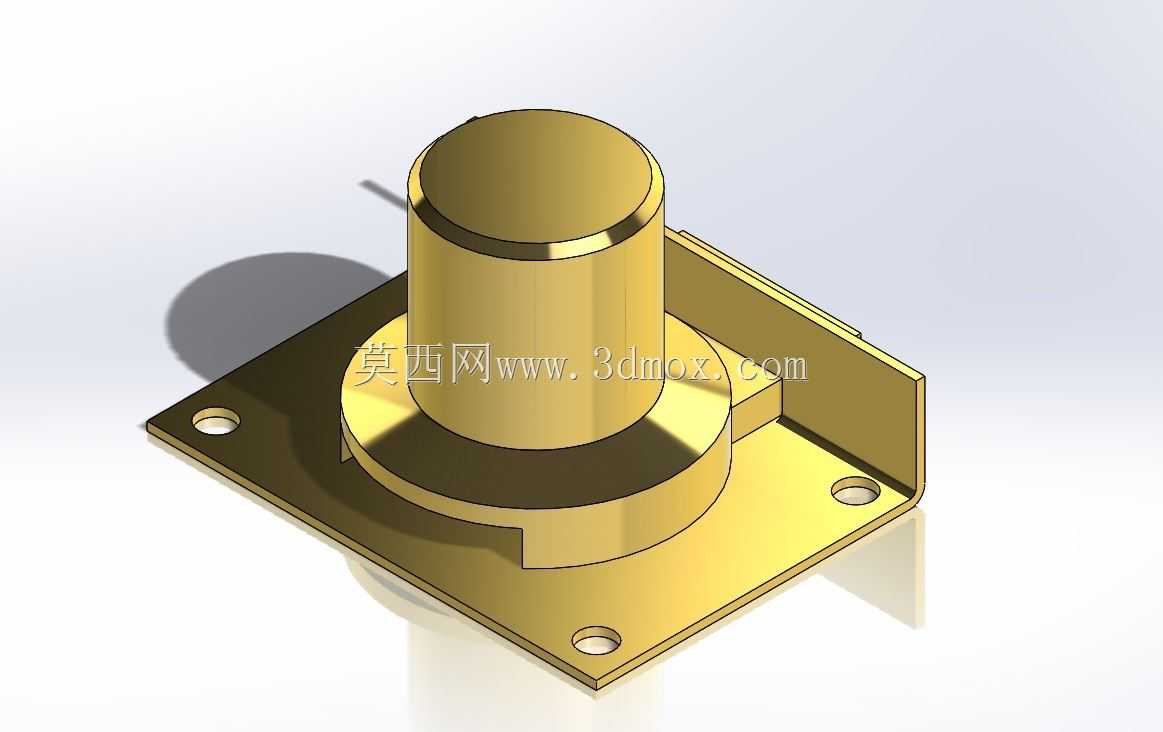

　　这类带方形安装法兰的同轴圆柱构件，常应用在通讯设备的射频信号转接、天线基座固定场景中，作为信号链路与设备壳体之间的物理承载与定位部件，实际使用时需要兼顾安装稳固性与同轴度精度，避免信号传输过程中出现接触偏移或结构共振。从结构设计来看，底部方形法兰板设置了三个对称分布的安装通孔，孔位布局避开了中部圆柱的投影区域，安装时可通过标准紧固件直接固定在设备壳体的预留安装面上，法兰板边缘做了直角折弯的挡边结构，能够在安装时快速卡入壳体的定位槽，减少装配时的对位调整时间，同时折弯挡边可提升法兰板的整体抗弯折强度，避免长期受外力后法兰出现形变。中部的阶梯圆柱结构采用同轴设计，下段直径大于上段，阶梯面可作为轴向安装的定位面，

　　装配配套的连接套或信号接头时，可直接抵靠在阶梯面上实现轴向尺寸限位，无需额外加装定位挡圈，减少装配零件数量。圆柱主体与法兰板的连接位置做了环形凸台过渡，既可以分散圆柱承受的径向载荷，避免应力集中在连接焊缝或结合面处，也能在加工时作为装夹定位基准，提升圆柱与法兰的同轴度加工精度。从安装边界来看，方形法兰的边长尺寸适配通讯设备内部常见的20-40mm安装位间距，安装孔的孔径适配M2-M3规格的紧固件，圆柱总高度控制在法兰边长的1.2倍范围内，不会占用过多设备内部的垂直空间，适配紧凑型通讯终端的内部布局要求。设计时还考虑了表面导电连续性，整体采用金属材质一体加工成型，法兰安装面与圆柱端面的平面度控制在合理范围内，

　　安装后可与设备壳体形成稳定的导电接触，兼顾电磁屏蔽的作用，减少外部电磁信号对内部传输链路的干扰。这类构件在实际选型时，需要匹配对应通讯接头的接口尺寸，圆柱的内孔或外圆尺寸根据适配的接头规格做对应调整，法兰的孔位可根据不同设备的安装面布局做针对性修改，整体结构简单可靠，加工难度低，适合批量生产应用在各类小型通讯终端、信号转接模块中。
