物料装载观测用透明料斗玻璃结构件

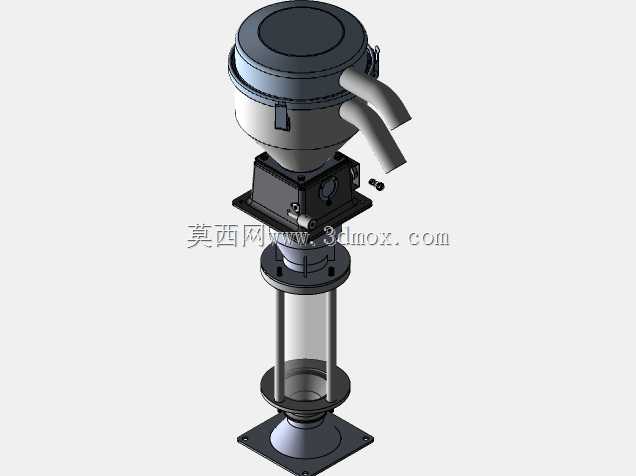

　　在散料输送、定量装载的生产场景里，操作人员往往需要实时掌握料斗内部的物料堆积状态、下料流畅度，避免出现架桥、堵料、装载量偏差等问题，这款透明料斗玻璃构件就是为解决这类观测需求设计的配套结构件。从结构设计逻辑来看，整体采用上下法兰对接的分层式布局，顶部为扩口式接料法兰盘，盘边预留均匀分布的螺栓固定位，能够直接和上游出料端的出料口法兰紧密贴合，扩口的锥面角度经过反复校核，既可以保证上游落下的物料能够顺畅汇入中间的观测段，不会在接料位置出现物料飞溅、撒漏的问题，也能避免物料下落时直接垂直冲击玻璃观测壁，减少硬质颗粒对玻璃表面的冲刷磨损。中间段为透明玻璃筒体，四周采用三根均匀分布的金属立柱做支撑防护，立柱上下两端分别和顶部接料法兰、

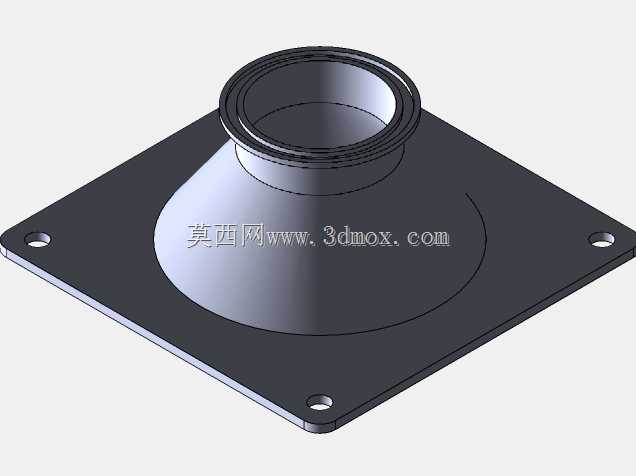

　　中间定位法兰做刚性连接，既给玻璃筒体提供了足够的侧向防护，避免生产过程中意外磕碰导致玻璃碎裂，也不会遮挡操作人员的观测视线，站在设备周边任意角度都能清晰看到筒体内的物料流动状态。底部采用方形安装底板，底板四角预留安装孔位，能够直接固定在装载设备的进料平台上，底板和中间筒体之间设置过渡锥面，能够让观测段落下的物料顺畅汇聚到下游的装载入口，不会在底部形成积料死角。设计过程中重点考虑了安装边界的适配性，顶部法兰的外径、底部安装板的孔位间距都匹配常规装载设备的通用接口尺寸，不需要对现有设备做额外改造就能直接替换安装；玻璃构件和金属法兰的衔接位置采用耐腐密封件做填充，既可以避免粉尘从衔接缝隙溢出，也能缓冲设备运行时的振动，

　　减少玻璃构件受振动影响出现开裂的概率。在实际使用中，这款构件除了用于常规散料装载机的进料观测，也可以适配小规格定量包装机、小型振动给料设备的进料段，帮助操作人员直观判断物料下料速度、料层厚度，及时调整上游给料量，避免出现过载堵料或者装载量不足的问题；支撑立柱的高度经过优化，既保证了足够的观测行程，也不会让整体结构过高，导致设备整体重心上移影响运行稳定性。
