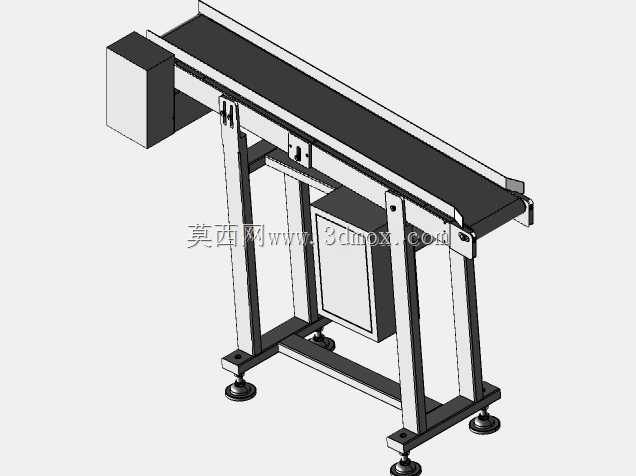

小型平皮带物料输送传送设备结构

　　这款小型皮带传送设备，主要面向轻工制造、电子组装、小零件加工等产线的短距离物料转运场景，可衔接单工位加工设备、检测工位或是包装工位，完成零散小件、轻型工件的水平定向输送，替代人工反复取放物料的重复动作，降低产线作业的劳动强度，同时保障物料流转节拍的稳定性。设备整体采用框架式焊接机架结构，主支撑腿底部配置可调脚杯，可在不平整的车间地面上完成水平度调节，避免皮带运行过程中出现跑偏、抖动的问题，机架侧边预留了传感器安装位、挡边固定孔位，可根据实际产线需求加装光电检测开关、物料导向挡条、工位阻挡机构，适配不同规格物料的输送需求。驱动单元采用侧置式安装布局，将驱动电机与减速组件布置在机架进料端的侧下方位置，既不占用皮带上方的物料输送空间，

　　也方便后期对传动部件做维护保养，张紧机构集成在从动辊端的机架滑槽内，通过调节螺栓即可调整皮带张紧度，无需拆解机架主体结构，日常运维操作门槛较低。皮带工作面选用平型防滑皮带，可输送表面规则的盒装零件、小型机加工件、电子元器件托盘等轻型负载，输送过程运行平稳，不会对工件表面造成磕碰划伤。设备外形长度为1150mm，皮带有效输送宽度为180mm，整体安装占地面积小，可灵活嵌入现有产线的空隙位置，不需要对原有车间布局做大规模改动，机架采用标准型材与板材焊接成型，所有受力位置都做了加强筋处理，长期运行不会出现机架变形的问题。设计过程中优先考虑了结构的易加工性与装配便捷性，所有连接孔位都做了同轴度公差标注，零部件加工完成后可快速完成总装，不需要复杂的专用工装辅助，皮带下方设置了托板支撑，避免输送稍重物料时皮带出现下塌变形，保障输送面的平面度，出料端做了圆弧过渡处理，可顺畅衔接下游设备的接料位置，不会出现物料卡滞的问题。
