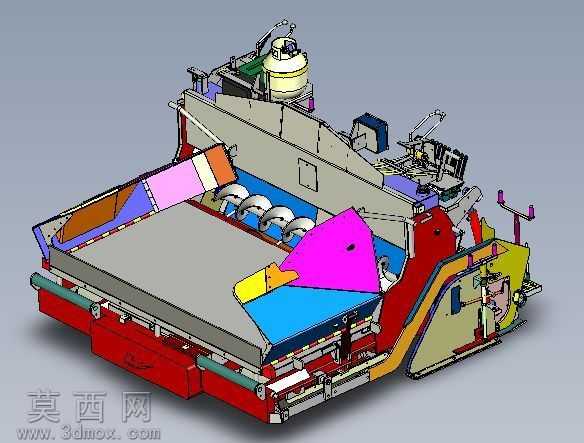

沥青摊铺机整机结构三维设计作品

本作品为摊铺机整机三维结构设计成果，依托三维建模软件完成全零件参数化建模与整机虚拟装配，完整还原摊铺机的真实作业结构与功能布局。建模过程中严格遵循工程设备设计规范，对行走底盘、分料输料系统、熨平装置、料斗结构、操作控制台、动力舱等核心模块逐一进行特征构建，通过拉伸、旋转、扫描、放样等基础建模命令完成零件实体生成，对螺旋分料器、熨平板调节机构、料斗开合铰链等运动部件添加合理的装配约束，还原部件间的真实运动配合关系，确保虚拟装配下各部件无干涉、运动逻辑符合实际设备运行规律。材质与渲染环节，针对不同功能部件匹配对应材质属性：底盘与机架结构件赋予哑光金属钢材材质，还原焊接钢结构的厚重质感；料斗、护板等覆盖件根据实际涂装赋予红、黄、蓝等多色工程漆面材质，区分不同功能模块的同时还原工程设备的外观特征；螺旋分料叶片、行走履带等易磨损部件赋予耐磨合金材质，操作控制台的操控手柄、仪表部件赋予工程塑料与磨砂金属材质，顶部储料容器赋予半透明工程塑料材质，通过环境光、漫反射、高光参数的细致调节，搭配柔和的工业场景光照，渲染出结构清晰、色彩区分明确的整机展示效果，直观呈现各部件的位置布局与连接关系。设计思路上以真实摊铺机作业功能为核心，完整覆盖受料、输料、分料、熨平四大核心作业系统的结构表达：前部受料斗设计为可开合的倾斜结构，匹配进料导板结构实现物料承接；中部输料系统与横向螺旋分料器结构完整还原，可直观展示物料从料斗输送至摊铺宽度范围的输送路径；后部熨平装置包含调节支架与熨平板结构，可直观展示摊铺厚度、宽度调节的结构基础；底盘行走系统包含履带行走机构与机架连接结构，还原设备的行走支撑逻辑；上部操作控制台与动力舱布局合理，清晰区分操作区域与动力输出区域的位置关系。整机模型结构完整，各功能模块划分清晰，可直观展示摊铺机的整机构造与工作原理，可用于筑路设备结构教学、产品方案展示、虚拟仿真等场景，为摊铺机的结构认知、改进设计提供直观的三维参考依据。
