Altera EP4CE6E22C8 FPGA芯片封装结构

项目分类:通讯工具类 发布时间:2022-06-28 ID:672454
  • Altera EP4CE6E22C8 FPGA芯片封装结构
  • Altera EP4CE6E22C8 FPGA芯片封装结构

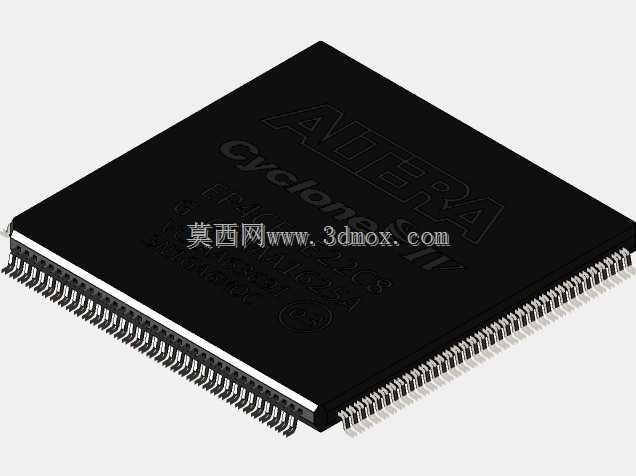

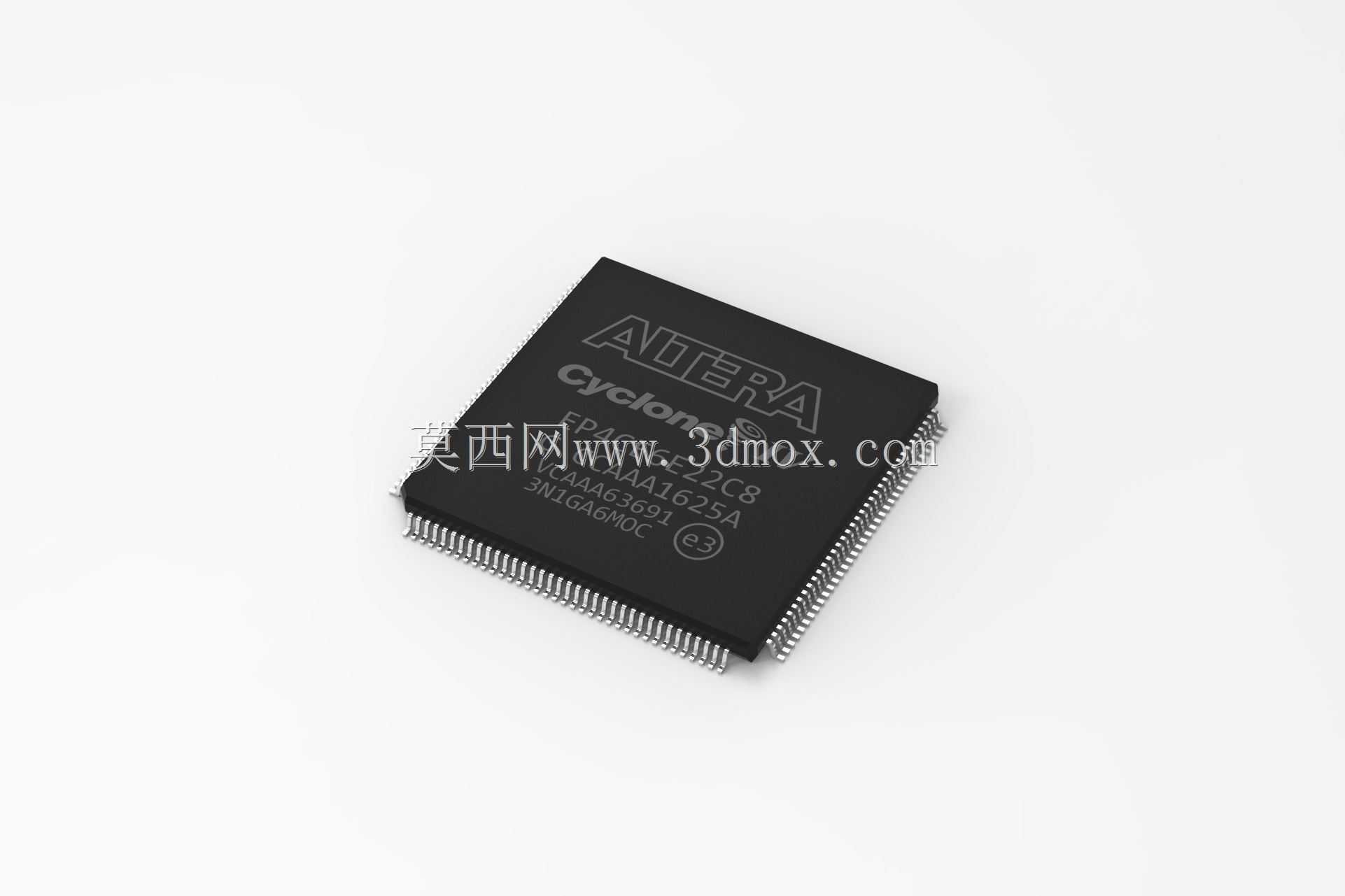

  本次呈现的是Altera Cyclone IV系列EP4CE6E22C8型号FPGA的实体封装三维结构,这类器件是工业控制、通讯终端、数据采集类硬件的核心逻辑载体,在嵌入式逻辑开发、高速信号处理场景中应用极广。做这类芯片的三维建模,首先要锚定QFP-144封装的安装边界,这类薄型四方扁平封装的引脚间距为0.5mm,本体长宽尺寸控制在20mm见方,引脚从封装四个侧面引出呈海鸥翼形态,建模时需要精准还原每一个引脚的弯折弧度、共面度公差,因为PCB Layout阶段做封装匹配、结构干涉检查时,引脚的位置偏差会直接导致SMT贴片时出现虚焊、桥连问题。

  从设计思路来看,建模时优先还原器件的外形基准:首先确定本体的塑封壳体厚度,这类商用级FPGA的塑封厚度通常在1.4mm左右,表面丝印的标识区域做微凹处理还原真实芯片的激光刻印质感,引脚部分单独做阵列排布,四个边角的引脚定位缺口要和 datasheet 标注的1号引脚位置完全对应,避免结构装配时出现方向识别错误。实际硬件开发中,这类芯片的周边需要预留0.8mm以上的焊接工艺边,建模时同步还原了引脚根部的塑封包裹过渡区,能帮助结构工程师在做板卡堆叠时,准确评估芯片和周边屏蔽罩、接插件的安全间隙,避免组装时出现壳体压接引脚的问题。

  不同于功能原理展示类模型,这个封装结构完全按照实物的尺寸公差做还原,引脚的伸出长度、弯折角度都参考了原厂的封装规格书,能直接导入PCB结构设计软件做干涉校验,也可以用于硬件教学场景的器件认知演示。在通讯类终端设备里,这类FPGA常用来做协议转换、信号预处理,板卡布局时往往靠近高速接口放置,精准的三维模型能帮助结构团队提前评估散热空间——这类器件的顶部通常不需要额外加装散热片,但是要和上方的结构壳体预留至少1mm的空气对流间隙,建模时标注的本体顶面高度基准,能直接给结构堆叠提供尺寸参考。另外,QFP封装的四个角的定位标识也做了还原,生产环节的视觉对位系统会识别这些标识做贴片坐标校准,模型里的细节还原能覆盖从研发设计到生产制造全流程的结构参考需求,不管是做板卡的虚拟装配验证,还是做产品的内部结构展示,都能提供精准的尺寸依据。
