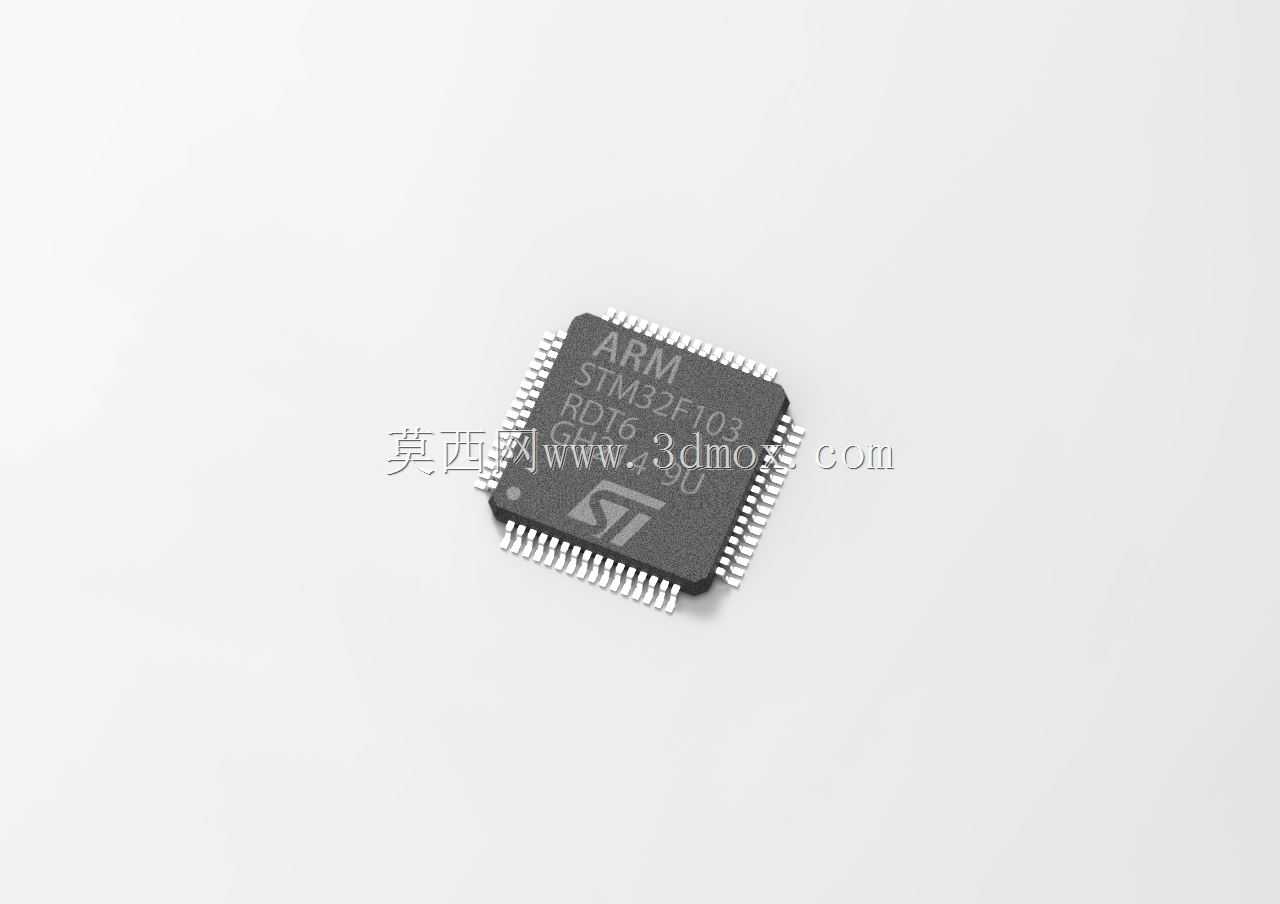

这款LQFP-64封装的32位ARM架构微控制器,是工业控制、消费电子、通讯终端类设备里极为常用的主控核心器件,在做电路板结构设计、整机三维布局时,这类芯片的实体建模精度直接影响后续PCB装配干涉检查、结构件避让设计的准确性。做这类芯片的三维建模时,首先要严格对齐封装的物理边界,LQFP-64封装的引脚分布在芯片本体四个侧边,每边排布16个翼型引脚,建模时需要精准还原引脚的共面度、引脚宽度、引脚间距以及引脚外伸长度,这些尺寸直接关系到SMT贴片时的钢网开孔对位、回流焊过程中的引脚吃锡效果验证,很多新手建模时容易忽略引脚根部的倒角和本体边缘的注塑脱模斜度,导致后续导出的STEP模型导入PCB设计软件做干涉检查时,出现和周边电容、
接插件的虚拟碰撞误报。从实际应用场景来看,这类微控制器常被用在工业采集终端、小型物联网网关、便携检测设备的主控板上,设计整机结构时,需要考虑芯片本体上方的散热空间预留,尤其是在密闭壳体的设备里,芯片顶部和壳体内壁的安全距离要结合芯片的功耗发热参数设定,同时还要兼顾周边去耦电容、晶振的布局空间,不能因为结构件的筋位压到芯片表面或者周边器件。建模过程中,芯片本体的丝印区域做了简化的浮雕处理,既还原了实物的标识特征,又不会因为过多的细节面导致模型文件过大,影响整机装配时的旋转、缩放操作流畅度。引脚部分的建模没有做过度的细节简化,每个引脚的弯折角度、焊接面的平面度都按照实际封装的公差范围做了还原,能够直接用于结构设计阶段的装配校验,
比如验证板对板连接器和芯片的高度差、检查屏蔽罩安装时是否会和芯片本体产生干涉。在做通讯类手持设备的结构设计时,这类芯片的布局位置往往靠近设备的通讯接口,建模时准确还原芯片的实际外形,能够帮助结构工程师提前预判屏蔽罩的折弯边界,避免屏蔽罩安装后压到芯片引脚导致短路,同时也能配合热设计工程师评估芯片的散热路径,确认是否需要在芯片和壳体之间增加导热垫,以及导热垫的压缩量是否在合理范围内。
