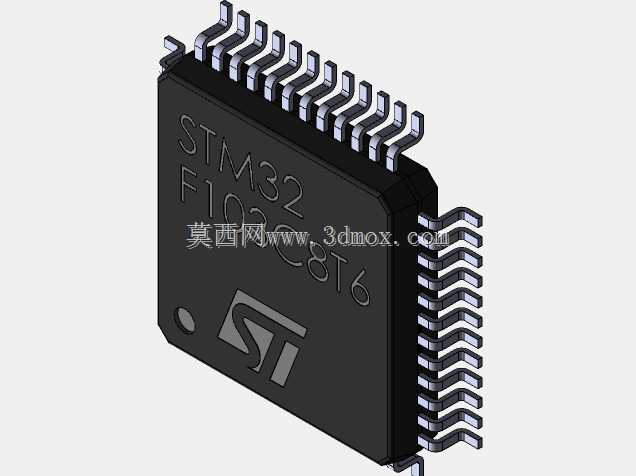

LQFP48封装STM32F103C8T6微控制器三维结构

　　做嵌入式硬件的结构设计时，主控芯片的封装建模精度直接决定PCB Layout、外壳适配、生产贴片的全流程顺畅度，这款LQFP-48封装的STM32F103C8T6三维结构，完全按照实际量产芯片的尺寸公差做还原，能直接导入硬件结构装配环节做干涉校验。从实际应用场景看，这款32位微控制器是工业控制板、消费类电子通讯模组、小型物联网终端里最常用的主控方案，小到手持数据采集终端、串口通讯转换模块，大到工业PLC的扩展IO板、小型自动化设备的控制单元，都能见到它的身影，建模时首先要保证引脚的共面度、引脚间距、芯片本体的长宽高尺寸完全贴合 datasheet 标称值，同时预留出SMT贴片时的焊盘对位公差空间，避免结构设计时出现芯片与周边电容、

　　接插件的空间干涉。设计思路上没有做多余的外观美化，完全还原量产芯片的真实结构：本体是哑光黑色环氧塑封材质的方块，一角做了圆形定位凹点，对应芯片1脚位置，和丝印的ST标识、型号刻印位置完全匹配，四周的鸥翼形引脚逐根做了折弯弧度还原，引脚的宽度、厚度、相邻引脚的中心间距严格控制在0.5mm标准值，引脚向外伸出的长度、折弯后的高度都按照实际贴片后的成型尺寸做建模，不会出现虚拟装配时引脚和焊盘错位、和周边元件碰接的问题。安装边界方面，建模时明确标注了芯片本体的占位尺寸、引脚焊接后的最大外轮廓尺寸，结构工程师在做PCB布局、外壳内部限位筋设计时，可以直接提取模型的轮廓做避让，比如在设计通讯类手持设备的内部堆叠时，

　　能直接用这个模型校验主控芯片上方的屏蔽罩高度、周边滤波电容的摆放空间，甚至可以模拟回流焊时芯片的高度差，避免出现外壳压件、屏蔽罩短路的问题。不同于简化的芯片方块模型，这个结构还原了塑封本体的边角倒角、引脚表面的金属镀层质感，在做产品渲染、装配爆炸图时也能直接使用，不需要二次调整外观细节，对于做通讯类电子产品结构开发、嵌入式硬件样机设计的工程师来说，能直接省去自行测量芯片尺寸、从零建模的时间，把更多精力放在板卡布局优化、整机结构可靠性验证上。实际选型搭配时，结合这个模型的尺寸边界，可以快速匹配同封装的其他主控芯片做替换验证，不用重新调整PCB封装的占位空间，也能提前核算板卡的整体布板面积，给通讯接口、电源模块预留足够的排布位置。
