赛普拉斯QFP-64封装PSoC芯片三维结构

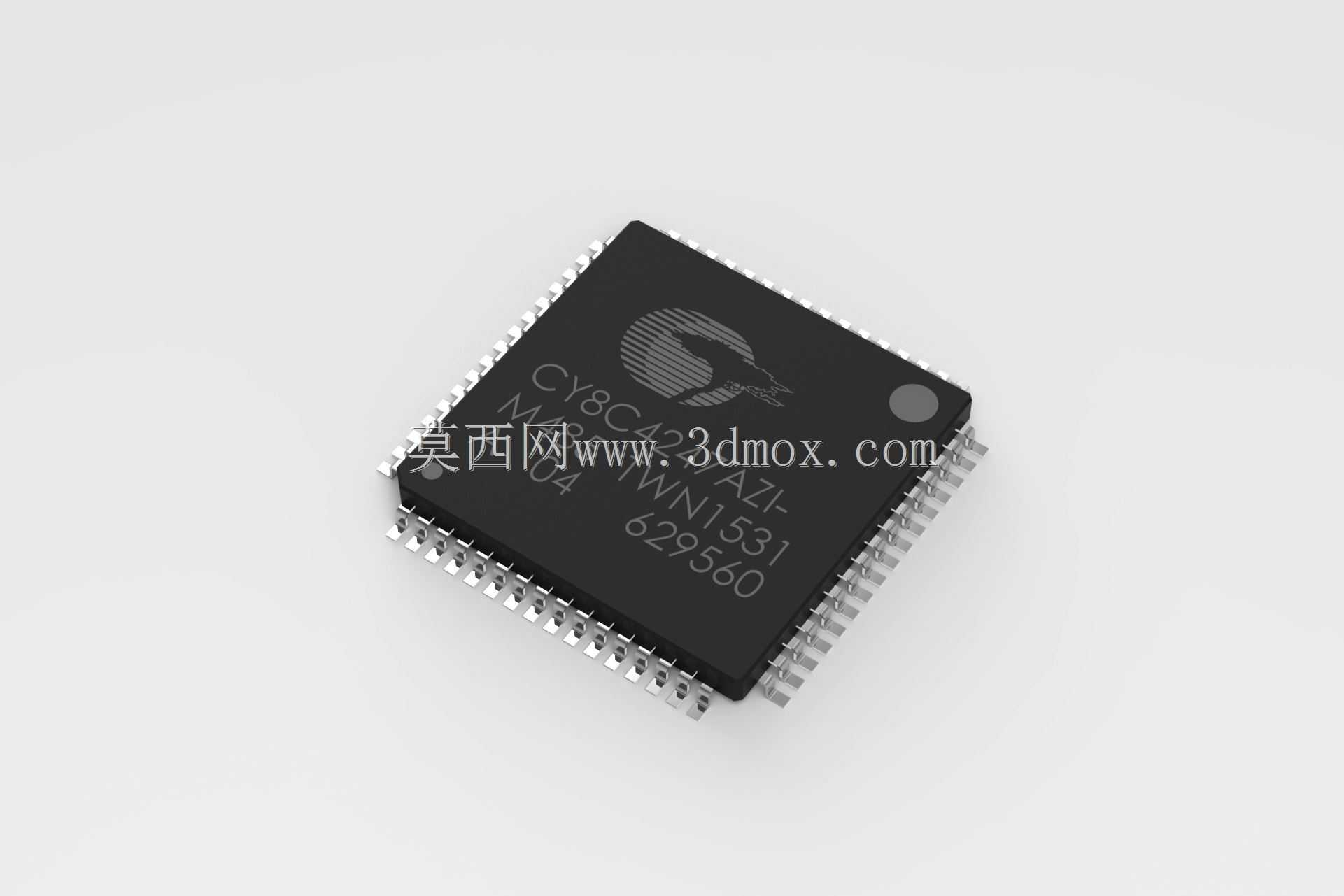

　　这款QFP-64封装的可编程片上系统器件，在工业控制终端、消费类电子外设、小型通讯节点板卡中应用十分广泛，作为集成了模拟与数字外设资源的主控芯片，它能在单芯片上完成信号采集、逻辑运算、外设驱动等多重功能，省去板上多颗分立器件的布局空间，适合对板卡体积有严格限制的紧凑型设备设计。从结构设计层面看，模型完整还原了QFP封装的典型特征，黑色塑封主体的边角做了符合工业封装标准的倒角处理，表面丝印的标识区域位置与实际量产器件完全对齐，引脚采用翼型L型弯折设计，每一侧均匀排布16个引脚，引脚间距、伸出长度、弯折弧度都严格遵循JEDEC相关封装规范，能直接导入PCB设计软件做封装匹配验证，也可用于整机装配阶段的干涉检查。做这类芯片三维建模的时候，

　　首先要确认封装的安装边界尺寸，包括塑封体的长宽厚、引脚共面度公差范围，引脚末端的焊盘接触区域要做精准的平面处理，避免后续装配仿真时出现引脚与焊盘贴合偏差的问题；塑封体顶部的定位圆点标记位置不能出错，这是SMT贴片时识别芯片方向的关键标识，一旦位置偏移会直接导致生产时贴片方向错误，造成整批板卡报废。在实际设备选型阶段，这类QFP封装的芯片相比BGA封装，焊接难度更低，后期维修拆焊也更方便，不需要专用的BGA返修台，普通恒温焊台就能完成更换，适合小批量试制的产品以及需要后期现场维护的通讯类设备；模型同时还原了芯片表面的激光刻字区域细节，在做产品渲染、教学演示或者装配动画制作时，能呈现出和实物一致的视觉效果，不需要后期额外贴图处理。

　　做板卡布局时，要注意芯片四周预留足够的引脚焊接空间，尤其是引脚外侧要留出焊盘走线以及拖焊操作的余量，模型的引脚伸出长度参数可以直接作为布局时的尺寸参考，避免出现芯片与周边接插件、电容电阻等元器件的空间干涉；另外塑封体的厚度参数也能帮助评估板卡堆叠时的层间间隙，特别是在多层板卡叠装的紧凑型设备里，芯片顶部与上层板卡或者屏蔽罩的安全距离可以直接通过模型测量获取，不需要反复核对器件手册的二维参数，能大幅缩短结构设计阶段的校验时间。
