桌面级小型三轴数控铣削加工设备

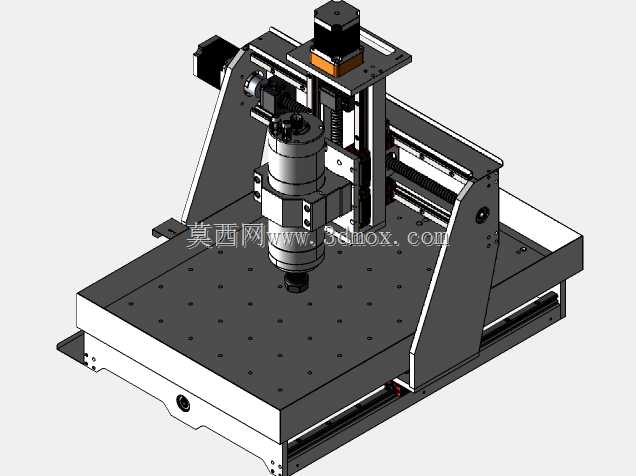

　　这款小型铣削设备的设计初衷，是填补小型加工场景下大型机床占地大、调试成本高的空白，面向个人工坊、院校实训实验室、小型精密零件加工工位这类对设备占地敏感、加工批量小但精度要求不低的场景。从结构布局来看，设备采用龙门式动梁结构，Z轴主轴组件搭载在横向移动的横梁上，X轴负责工作台的前后进给，Y轴带动横梁完成左右方向的走刀，三个进给轴均采用直线导轨搭配滚珠丝杠的传动组合，能在紧凑的机身尺寸下保证进给的平稳性，避免普通轻型设备常见的爬行、反向间隙过大问题。工作台面采用带阵列安装孔的铸铁平台，无需额外制作复杂工装，就能通过T型螺栓或者快速压块完成待加工工件的装夹，台面的有效加工行程覆盖300×400mm的加工范围，足够应对小型铝件、铜件、

　　工程塑料件的铣平面、钻孔、铣槽、简单轮廓铣削需求，甚至可以完成小型模具的粗加工与半精加工工序。主轴部分采用高速电主轴配置，转速区间覆盖常规铣削加工的常用范围，搭配对应的ER夹头可以装夹不同直径的铣刀、钻头，满足不同工序的刀具装夹需求。机身两侧的立式支撑采用整体式加厚钢板焊接后去应力处理的结构，相比铝型材拼接的轻型设备，能更好地抵抗铣削过程中的切削振动，减少振刀纹的产生，提升加工表面质量。设备底部预留了集屑槽的安装空间，加工产生的切屑可以顺着台面坡度落入槽内，方便日常清理，不会像开放式小型设备那样切屑散落满地。从安装边界来看，整机的占地尺寸不到一平方米，不需要专门做设备基础，放置在稳固的重型工作台面上就能完成调平使用，

　　对安装场地的承重要求很低，不需要像大型数控铣床那样做专门的地基浇筑。设计过程中特意将电气控制元件的安装位预留到了机身背部的空腔内，既可以避免加工切屑、切削液溅入电气元件造成故障，也能减少整机的外部走线，让设备外观更整洁，同时降低日常维护时的线路排查难度。进给轴的行程两端都设置了硬限位与软限位双重保护，避免操作人员误操作导致的超程撞机问题，对新手操作人员更友好，也能减少设备意外损坏的概率。这款设备既可以作为小型加工点位的主力加工设备，完成小批量定制零件的加工，也可以作为大型加工车间的辅助设备，用来完成小型工装夹具、样件的快速加工，不需要占用大型机床的加工工时，提升车间整体的设备利用率。
