户外战术直刀三维数字建模作品

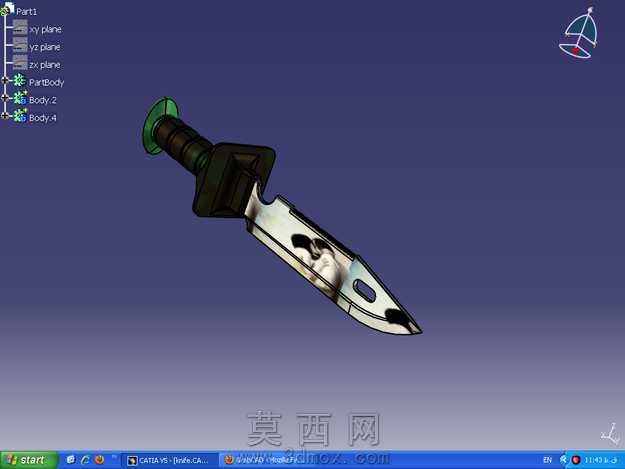

本作品为户外战术直刀的三维数字建模成果，建模过程依托CATIA V5 R20平台完成，整体建模严格遵循真实战术直刀的尺寸比例与结构逻辑，完整还原了战术直刀从刀柄到刀身的全部细节特征。建模初期先完成基准平面的搭建，依次确立xy、yz、zx三个正交基准平面作为全模型的定位参考，为后续各部件的参数化建模提供统一的坐标基准。刀柄部分采用多实体拆分建模思路，分别构建刀柄芯轴、防滑握柄、尾部尾盖、护手挡片四个独立实体，其中防滑握柄表面的环形防滑槽通过旋转开槽命令实现，精准还原了握持时的防滑结构特征，护手挡片做了棱角化的造型处理，既符合战术刀具的硬朗视觉风格，也还原了真实刀具护手阻隔手部滑向刀刃的功能结构。刀身部分采用曲面建模与实体建模结合的方式完成，先通过多截面曲面命令勾勒刀身的整体轮廓曲面，再通过加厚命令生成刀身实体，刀刃部分做了渐变薄化处理，从刀脊到刀刃的厚度逐步递减，还原真实刀具的刃口结构；刀身表面的血槽、挂孔细节均通过拉伸切除命令完成，刀身表面的纹理效果通过材质贴图与表面凹凸参数调整实现，还原了金属刀身的使用质感。模型装配阶段通过同轴约束、面贴合约束完成各部件的组装，确保刀柄与刀身的连接位置精准无偏移，整体模型无破面、无重叠几何、无多余特征，各部件的结构逻辑符合真实刀具的生产装配逻辑。材质设置阶段，刀身部分赋予高反光金属材质，调整金属粗糙度参数模拟不锈钢刀身的冷冽质感，刀柄握柄部分赋予哑光深色工程塑料材质，护手与尾盖部分赋予哑光金属材质，通过不同材质的参数区分，让模型各部件的视觉层次清晰分明。渲染阶段采用软件内置的实时渲染环境，调整环境光角度与强度，让刀身的金属反光自然柔和，刀柄的哑光质感表现真实，整体模型既可以作为刀具外观设计的参考方案，也可用于户外装备相关的三维展示场景，模型结构完整，参数可编辑，能够支持后续的结构调整与设计优化。
