多规格标准软铜管参数集合三维设计

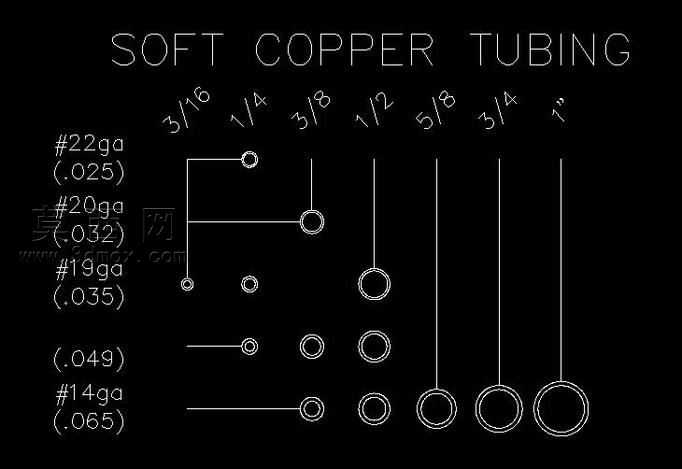

本套三维设计作品围绕工业常用标准软铜管开展参数化建模工作，覆盖从3/16英寸到1英寸的全系列常用管径规格，同时匹配#22ga（壁厚0.025）、#20ga（壁厚0.032）、#19ga（壁厚0.035）、0.049壁厚、#14ga（壁厚0.065）等多档常用壁厚参数，形成完整的软铜管规格参数集合模型。建模过程中采用三维软件的参数化草图驱动方式，先在草图平面内精准绘制不同管径对应的圆形截面轮廓，严格匹配英制管径与公制壁厚的尺寸换算标准，确保每一个规格的铜管截面尺寸误差控制在工业设计允许的公差范围内，避免后续管路装配、流体仿真等应用场景出现尺寸偏差。在结构呈现上，采用平面排布的可视化设计逻辑，将不同管径、不同壁厚的铜管截面按照管径从小到大、壁厚从薄到厚的顺序有序排列，搭配清晰的尺寸标注引线，让使用者可以快速定位对应规格的铜管参数，无需反复查阅纸质规格手册。材质设置上针对软铜管的金属特性，调整材质的漫反射、高光与粗糙度参数，还原紫铜材质特有的哑光金属质感，同时在渲染环节采用深色纯色背景，突出铜管截面的轮廓线条与标注信息，避免多余场景元素干扰参数读取。设计思路上充分考虑工业设计人员的使用需求，摒弃冗余的复杂管路造型，聚焦软铜管最核心的规格参数呈现，将分散的软铜管标准尺寸整合为统一的三维参数集合，既可以作为管路系统设计时的规格选型参考工具，也可以作为五金管件教学、管路装配培训的可视化素材，帮助设计人员快速掌握不同规格软铜管的尺寸对应关系，减少管路设计过程中的规格选型错误，提升制冷系统、液压管路、气动回路等涉及软铜管应用场景的设计效率。建模过程中对每一个规格的铜管截面都做了独立的参数化约束，后续使用者可以根据实际项目需求，快速修改对应规格的管径、壁厚参数，生成符合特定项目要求的软铜管模型，无需从零开始绘制截面轮廓，大幅降低重复建模的工作量。
