可调节式搭扣型快速压紧布泰夹

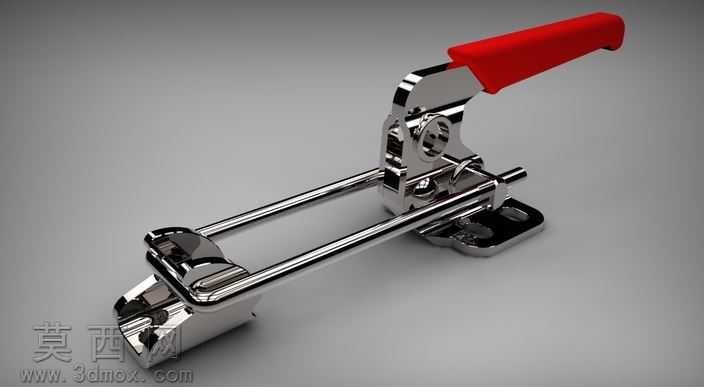

本作品为搭扣式快速压紧布泰夹三维模型，建模过程以实际工业使用的搭扣夹实物为参照，采用自底向上的装配建模思路完成全结构搭建。建模阶段首先完成底座部件的构建，针对底座上的两个安装固定孔做精准尺寸定位，还原底座带弯折加强筋的承力结构，保证安装面的平面度与实际工装安装需求匹配；其次构建夹钳的核心铰接联动结构，对铰接转轴的配合间隙做合理还原，既保证模型结构符合机械传动逻辑，也还原实际产品活动时的行程空间。手柄部分单独建模，还原手柄外侧包覆的防滑握持结构的曲面弧度，贴合人手按压施力的人机工程角度，手柄与金属基体的连接位置做了圆角过渡处理，避免锐边结构不符合实际生产工艺。锁钩与拉杆部分做了可调节结构的还原，拉杆上的调节螺纹段按照标准螺纹牙型做简化建模，既体现长度调节的功能结构，也避免过度冗余的细节影响模型通用性，锁钩的勾合面做了贴合被夹持件轮廓的弧面处理，保证压紧时的贴合度。材质与渲染阶段，金属基体部分采用哑光不锈钢材质，调整金属粗糙度参数还原冲压五金件的细腻磨砂质感，手柄部分采用明黄色硬质工程塑料材质，调整漫反射与高光参数还原塑料表面的柔和反光效果，渲染场景采用简洁的影棚布光，主光从侧上方打亮夹钳主体结构，补光弱化底部阴影，清晰展现夹钳的铰接联动结构与各部件的装配关系。设计过程中重点还原了该类搭扣夹的快速锁止、压紧行程可调、安装便捷的核心特性，所有活动部件的铰接关系都按照实际机械原理设置，可直观展示夹钳从开启到锁止压紧的完整动作过程，模型结构完整无破面，各部件的壁厚、圆角、安装孔位都参照实际量产五金件的工艺标准设计，既可以作为工装设计时的标准配件调用，也可作为快速夹具结构设计的参考案例，适配机械设计、工装夹具方案展示、五金产品选型参考等多种使用场景。
