10吨载荷LEBUS绳槽绞车滚筒焊接组装结构

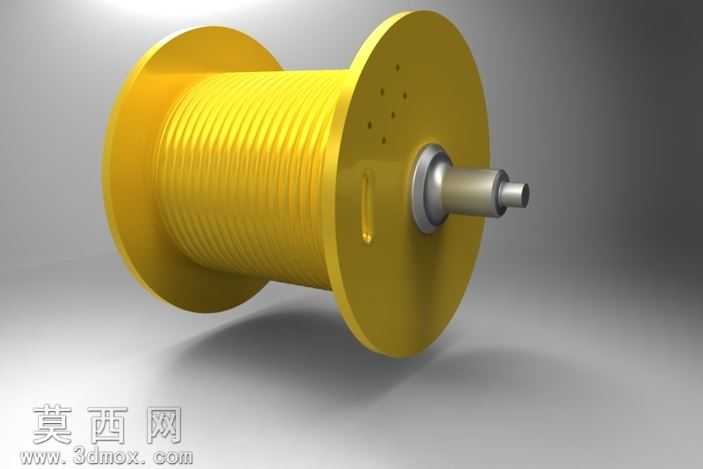

本作品为适配10吨载荷能力的绞车滚筒组装焊接结构三维模型，建模过程严格参照LEBUS绳槽绞车的成熟构型参数开展，首先完成整体结构的比例校准，确保各部件尺寸匹配10吨级起重卷扬的载荷设计要求。建模阶段先构建滚筒主体的基础回转特征，针对筒身的LEBUS折线绳槽做精准的特征排布，保证绳槽的导程、折角参数完全匹配多层钢丝绳缠绕的作业需求，避免钢丝绳在收放过程中出现乱绳、咬绳的问题；两侧挡缘采用等厚圆盘结构建模，在挡缘上预留出装配连接的孔位特征，同时在单侧挡缘上设计出便于安装对位的凹槽结构，降低现场组装焊接的对位难度。中心轴部分采用阶梯轴结构建模，对应不同的装配段设置匹配的轴径尺寸，轴端预留出与驱动机构、轴承座连接的装配位，轴体与滚筒主体的连接部位做焊接坡口的特征设计，确保焊接组装时的连接强度满足重载作业要求。材质渲染阶段，滚筒主体采用亮黄色金属漆材质，模拟重型起重设备常用的警示涂装效果，表面设置细微的金属颗粒质感与均匀的反光特性，还原钢制构件经涂装后的真实视觉效果；中心轴部分采用金属银灰的机加工钢材材质，表面设置细腻的车削纹理与高反光特性，区分焊接结构件与机加工装配件的材质差异；背景采用渐变灰色影棚环境，添加柔和的定向光源与环境补光，突出滚筒的结构轮廓与绳槽细节，通过阴影效果增强模型的立体感，清晰展现各部件的装配位置关系。设计思路上围绕重载绞车的作业可靠性展开，优先保证滚筒的整体结构强度，焊接部位的结构设计充分考虑焊接工艺的可操作性，避免出现难以施焊的死角；绳槽结构完全遵循LEBUS绳槽的设计规范，确保多层缠绕时钢丝绳的排布顺畅，两侧挡缘的高度尺寸匹配10吨载荷对应的钢丝绳缠绕容量，中心轴的载荷受力段做加粗设计，降低重载作业时的轴体变形风险，整体模型完整还原了绞车滚筒从零件到焊接组装的全结构特征，可用于起重设备的结构展示、焊接工艺模拟以及装配教学场景使用。
