带分拣滑道的皮带式柔性生产输送装置

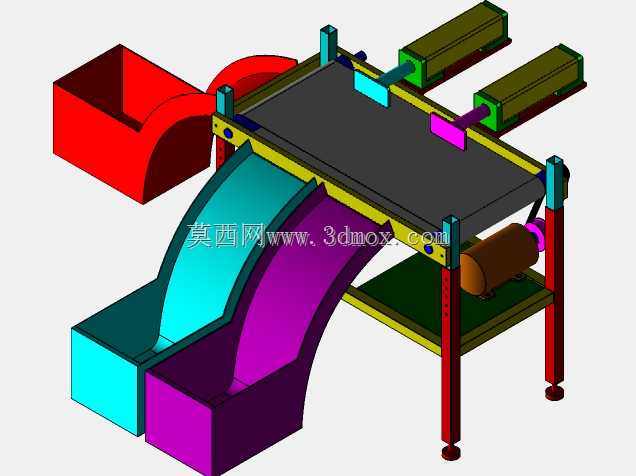

　　这套输送分拣装置主要面向多品类小批量的离散制造生产场景，可嵌入电子元器件组装、小五金件加工、轻工产品包装等产线的工序衔接环节，承担不同工序间的物料转运、按品类分道分拣的功能，替代传统固定节拍的刚性输送线，适配柔性制造场景下频繁换产、多规格物料共线输送的需求。从结构设计来看，主体采用平皮带作为输送载体，皮带两侧设置立式导向立柱，避免输送过程中物料偏移掉落，立柱采用型材与支座组合的安装形式，可根据输送物料的高度调整导向间距，适配不同外形尺寸的工件输送需求。输送线的进料端衔接上游加工设备的出料口，出料端设置两组弧形分料滑道，分别对应两个不同的下游工位，滑道采用大圆弧过渡设计，避免物料滑落过程中出现卡滞、磕碰，

　　滑道的出料口高度可根据下游接料设备的进料高度做上下调整，安装时需预留滑道下方的接料操作空间，避免与周边设备产生干涉。输送线的机架采用方管焊接框架结构，底部设置可调脚杯，可对整机水平度进行微调，适配车间地面不平整的安装工况，驱动单元布置在输送线尾部的下层框架空间内，采用电机配合滚筒的驱动形式，传动结构紧凑，不会额外占用输送线两侧的操作空间。线体上方布置的两组气动推料机构，可根据前端检测信号将对应品类的物料推入指定滑道，推料头采用软质接触面，避免推送过程中刮伤工件表面，推料机构的安装支架采用长圆孔设计，可根据物料的尺寸调整推料行程与安装位置，换产时仅需调整推料位置与皮带运行速度即可完成适配，无需对整体结构做大规模改动。

　　设计过程中充分考虑了安装边界的约束，整机宽度控制在常规产线的通道预留尺寸范围内，长度可根据实际工序间距做模块化拼接，两侧预留的维护空间可满足日常皮带张紧调整、驱动部件检修的操作需求，滑道的倾斜角度经过反复校核，既能保证物料依靠自重顺畅滑落，又不会因下滑速度过快导致物料出料时飞溅，适配重量在1kg以内的小型工件输送分拣场景，可直接对接组装台、包装机、检测工位等常见生产设备，减少产线布局时的非标改造成本。
