3kw电动商用肉制品加工绞肉设备结构

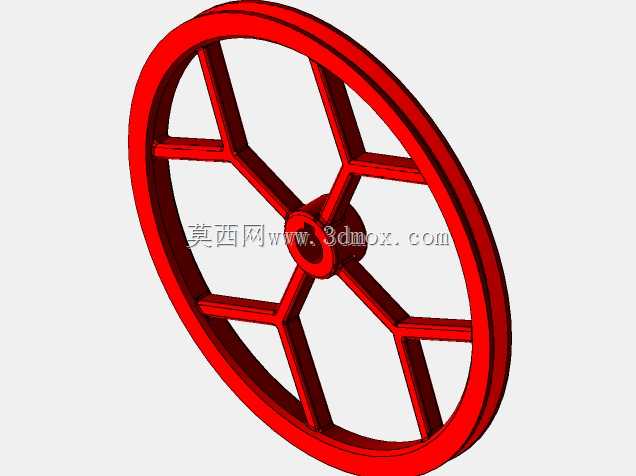

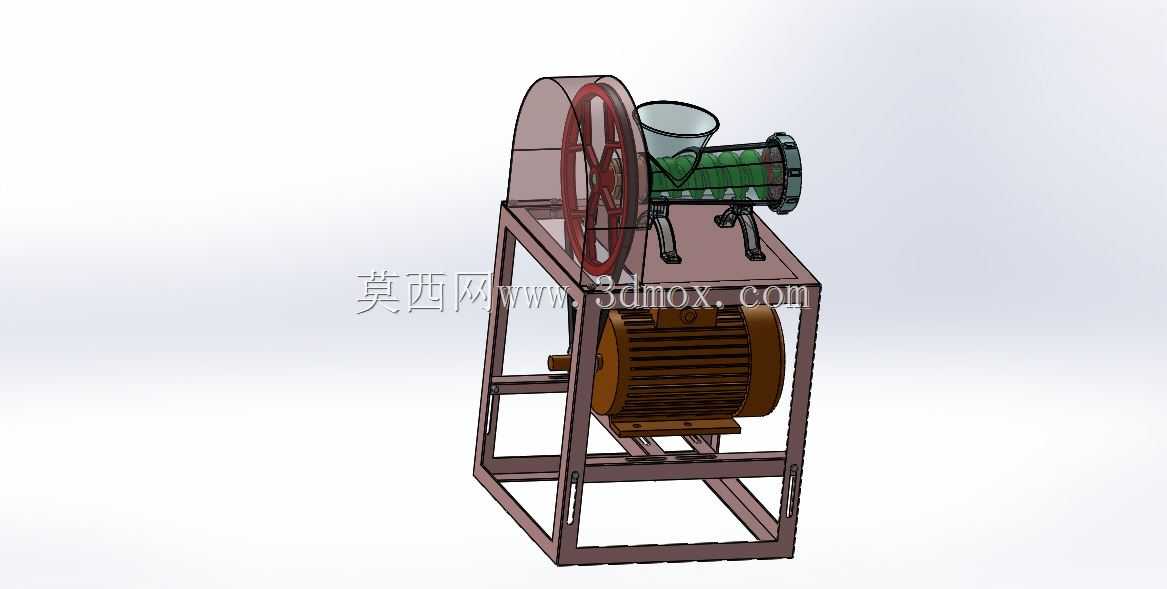

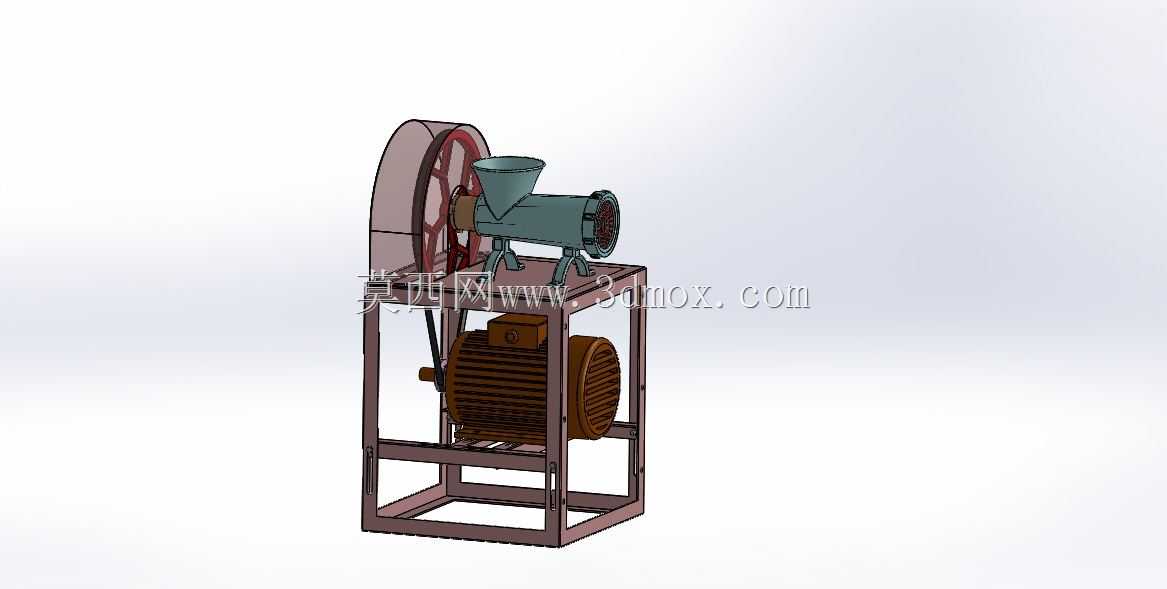

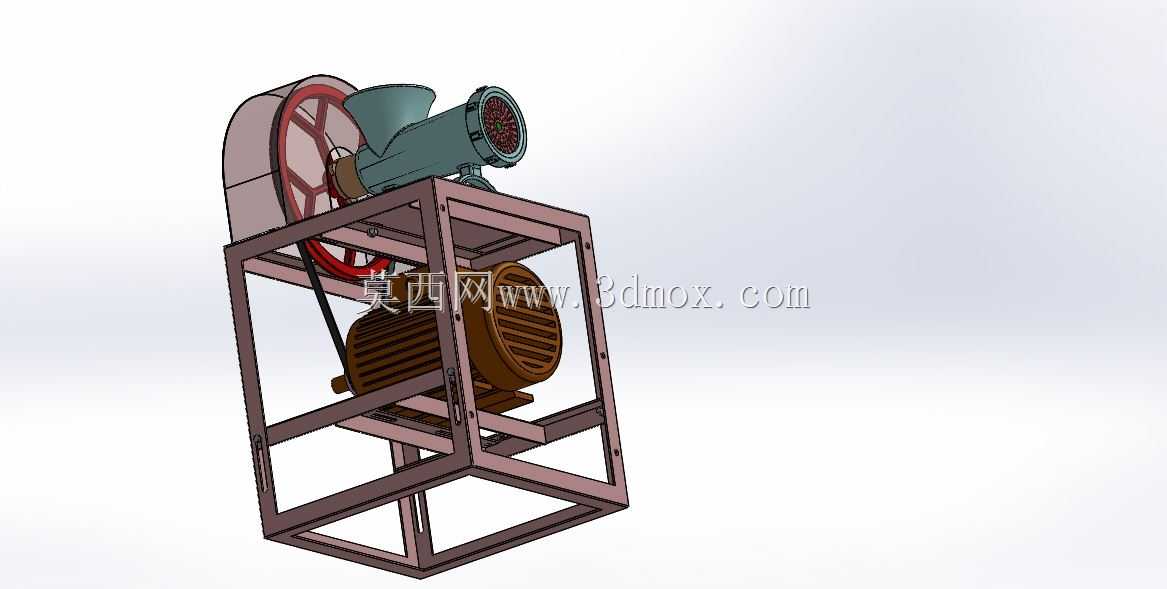

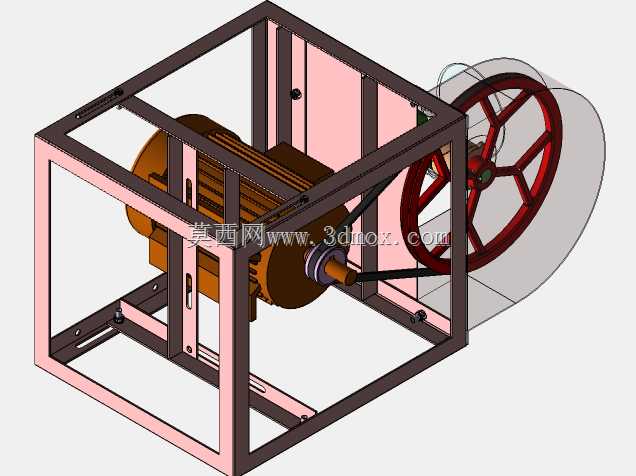

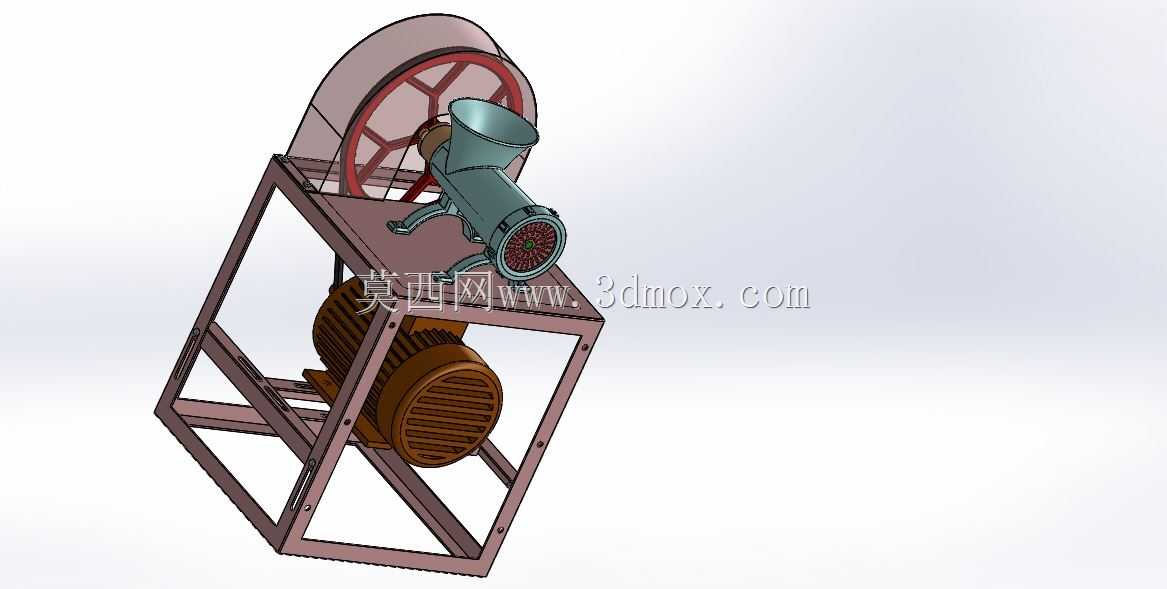

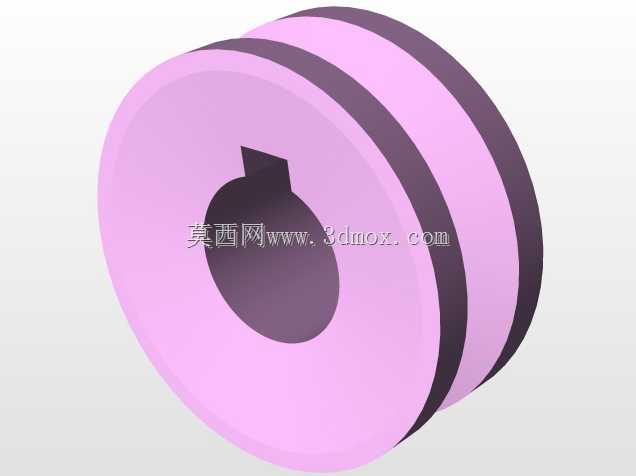

　　这款3kw动力配置的绞肉设备，主要面向小型肉制品加工门店、农贸档口、集中配餐中心的鲜肉粗加工场景，可完成新鲜猪牛羊肉的连续绞碎作业，替代传统手工剁切的低效加工方式，也可适配部分熟制肉制品、软质根茎类食材的碎化处理，适配餐饮供应链前端的原料预处理环节。设备整体采用方管焊接机架作为承载基体，机架底部预留了四个安装固定孔位，可直接通过膨胀螺栓固定在水泥操作台面，也可搭配减震脚垫放置在平整工作台面，整机安装边界控制在长650mm、宽400mm、高850mm区间，进料口高度距安装基准面720mm，符合人工站立投料的操作人机工程要求，无需额外搭建操作台阶。传动系统采用V带减速结构，电机输出端安装小直径主动带轮，绞龙轴输入端安装大直径从动带轮，

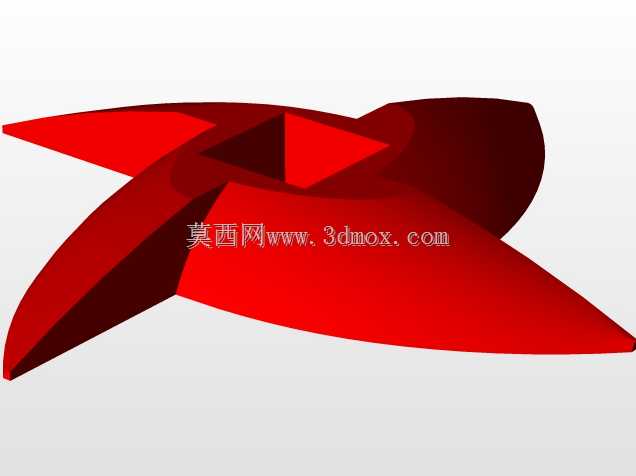

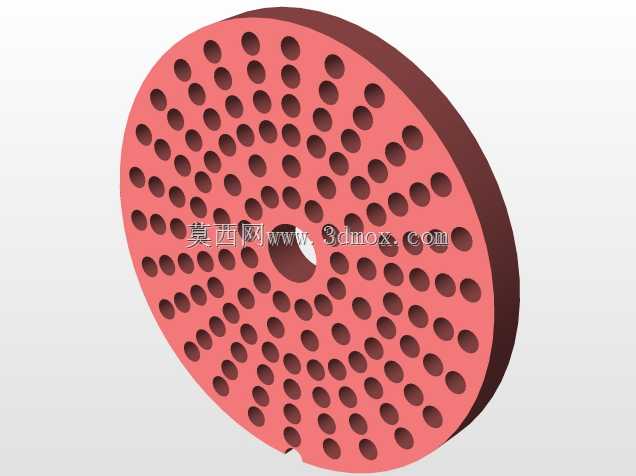

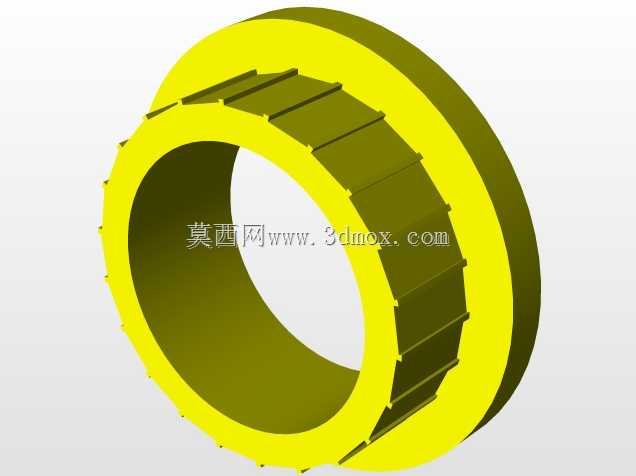

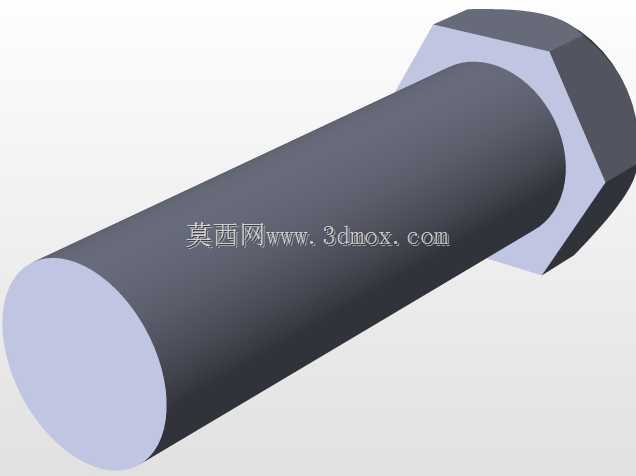

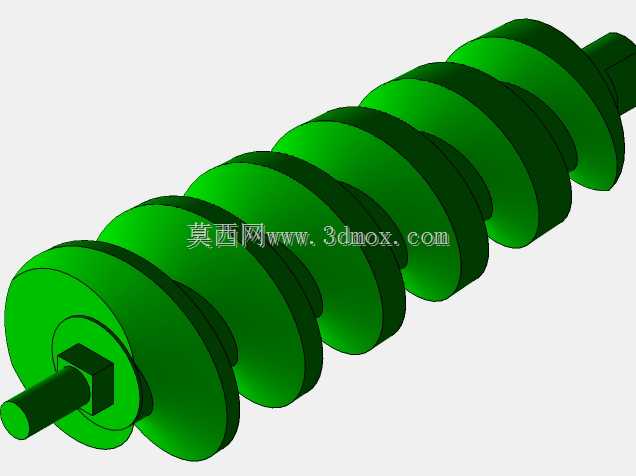

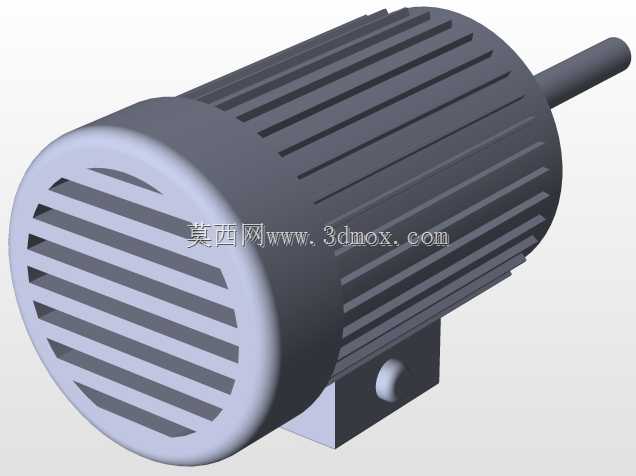

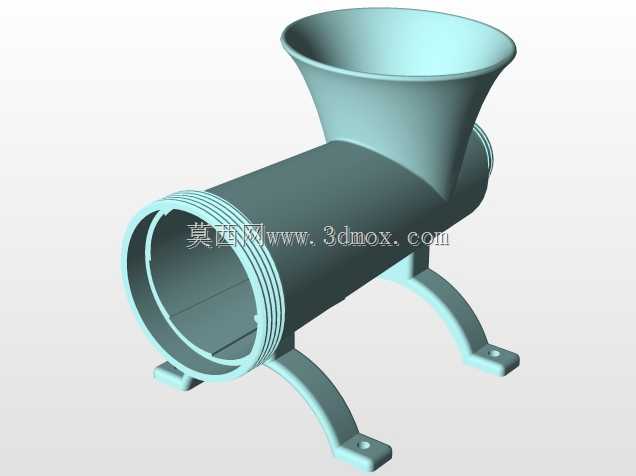

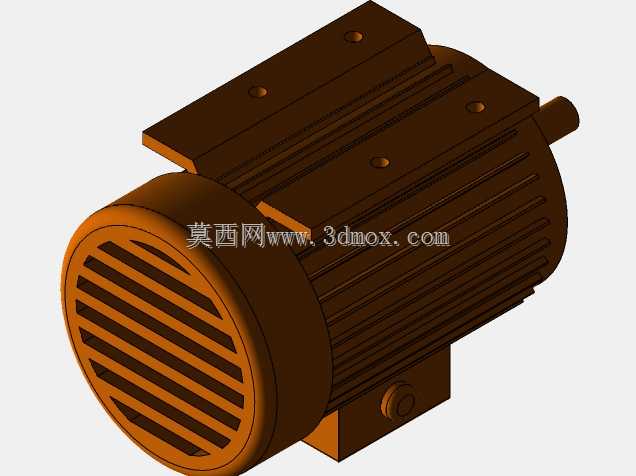

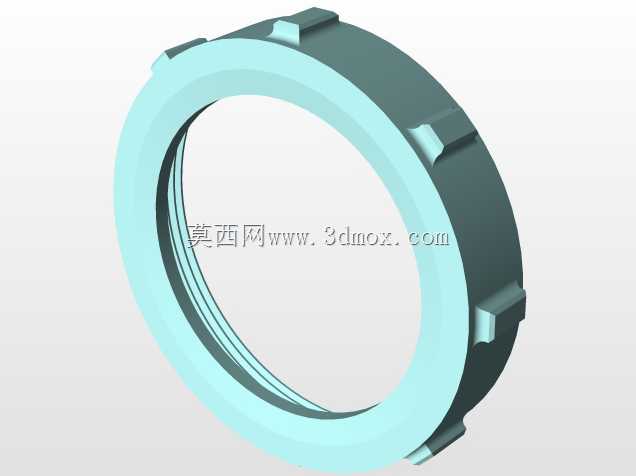

　　通过三角带传递动力，带轮外侧设置半包围式安全防护罩，避免操作过程中衣物、工具卷入传动部件，防护罩采用薄钢板折弯成型，通过螺栓固定在机架上端的安装支板上，日常维护时可快速拆卸更换皮带。绞肉腔体采用卧式悬臂结构安装在机架上端面，腔体进料端设置扩口式进料斗，斗壁倾斜角度设置为62度，可保证鲜肉块依靠自重顺利滑入绞龙推送区间，避免物料架桥卡滞；腔体出料端配备十字绞刀与孔板的快装压紧结构，无需专用工具即可拆卸更换不同孔径的孔板，适配3mm到12mm不同粒径的肉馅加工需求，日常清洁时可快速拆解所有接触食材的部件，满足食品加工的卫生清洁要求。动力端选用3kw四级异步电动机，电机通过四个安装螺栓固定在机架中部的电机安装板上，

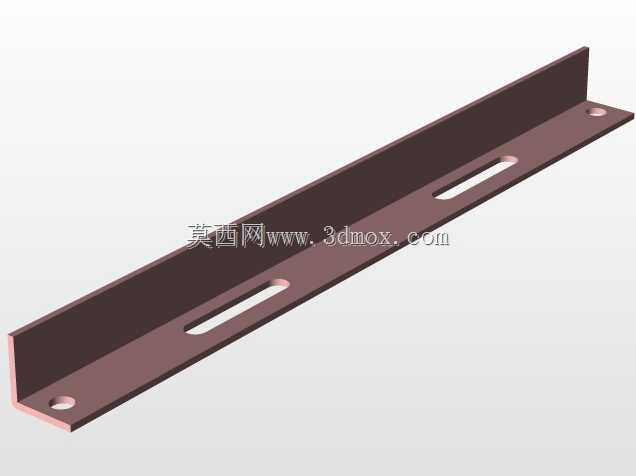

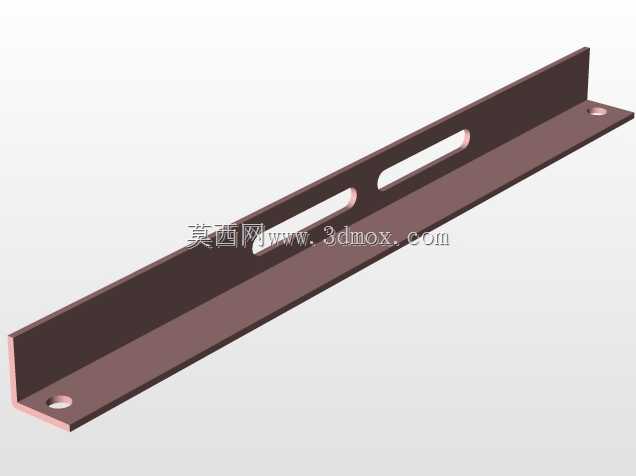

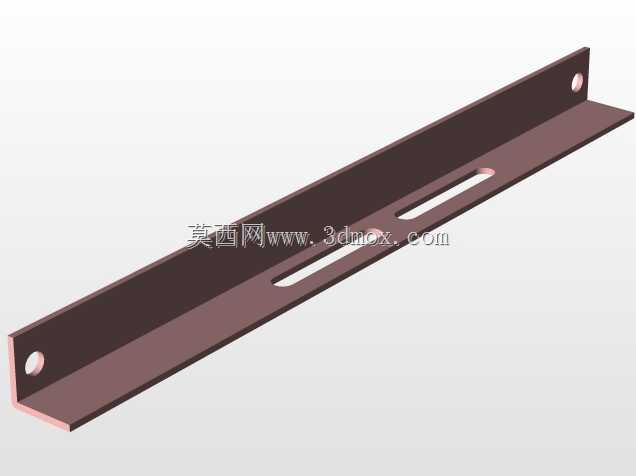

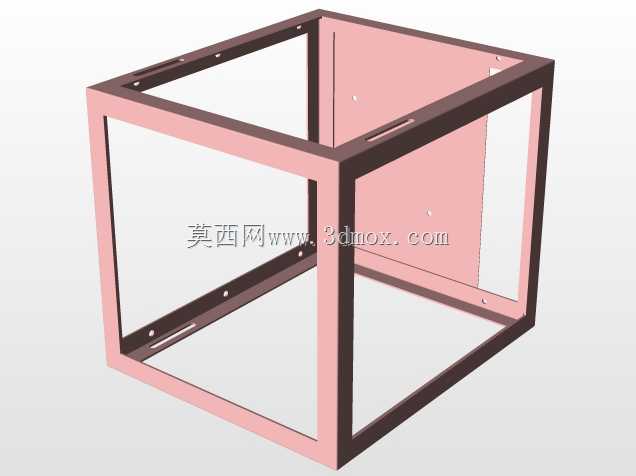

　　安装板开设长条形调节腰孔，可调整电机中心距实现皮带张紧度的调节，无需额外加装张紧轮，简化了整体传动结构。机架整体采用40*40mm规格的方管焊接成型，焊接位置全部做满焊处理，焊接后打磨焊渣做防锈涂装，整体刚性可满足满负荷运行时的抗振要求，避免长期运行出现机架焊缝开裂、部件移位的问题。设备的电气控制部分预留了机架侧部的安装位，可配套安装启停开关、过载保护元件，接线全部沿机架方管内部走线，外部设置走线槽防护，避免加工过程中水渍、油污侵蚀线路，提升设备在潮湿加工环境下的运行可靠性。
