多工位铣削加工专用夹具结构设计

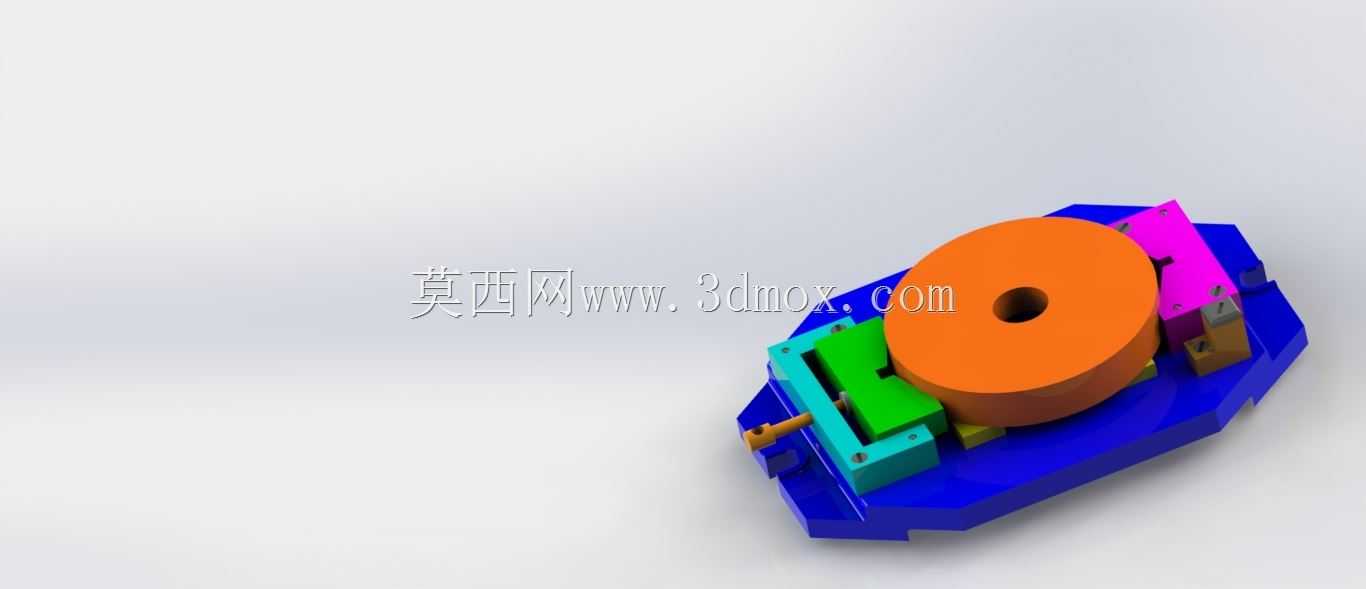

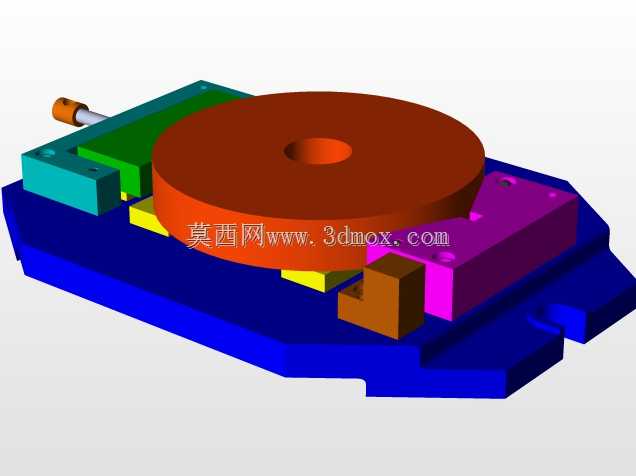

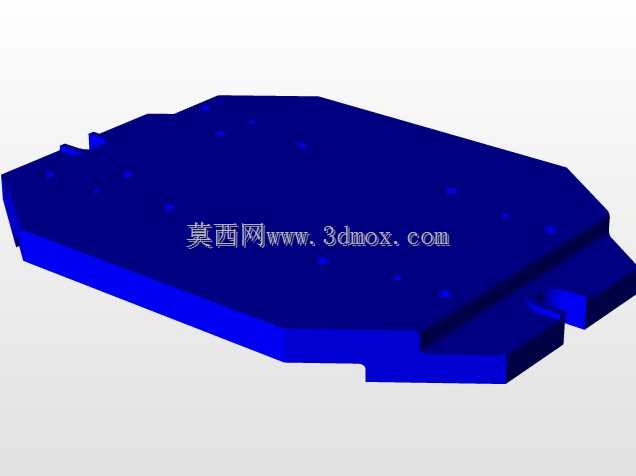

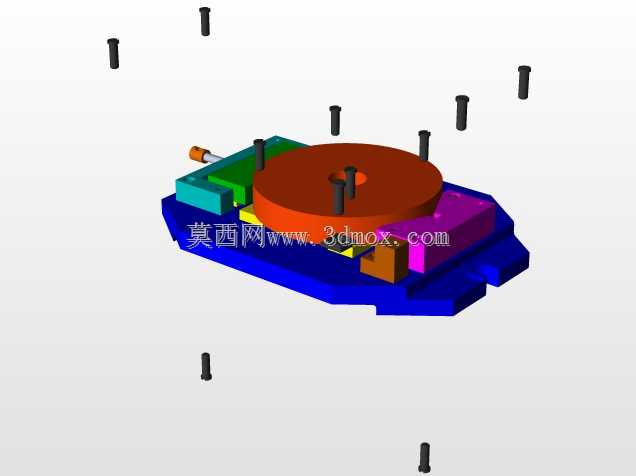

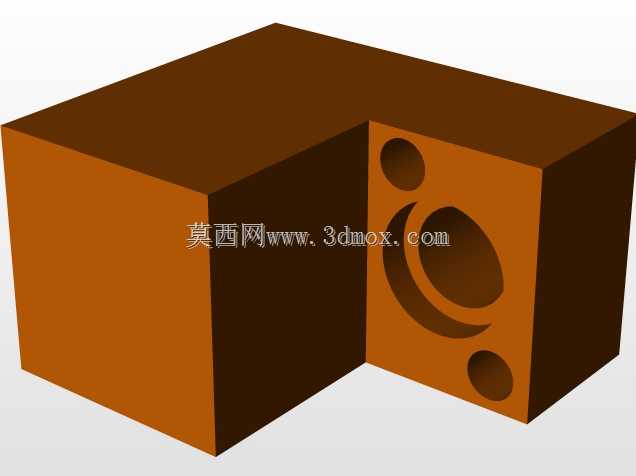

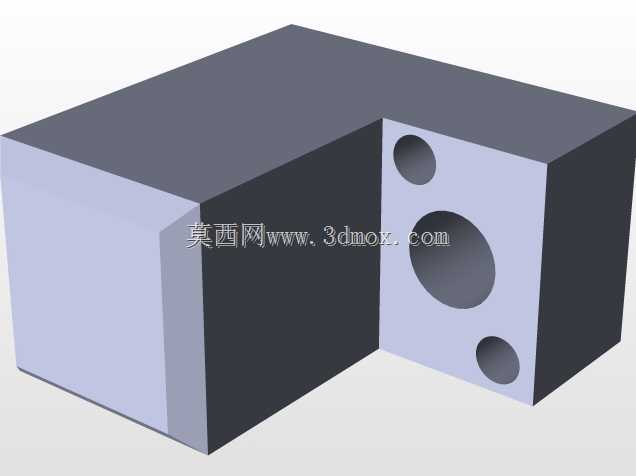

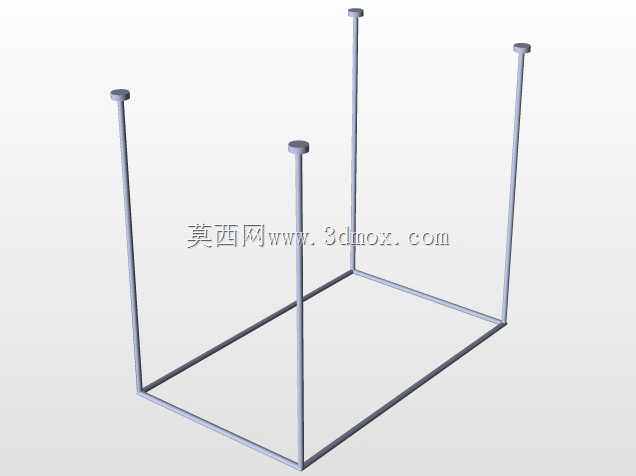

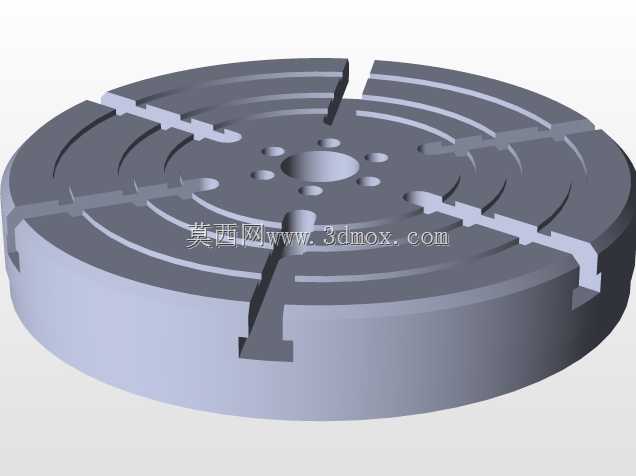

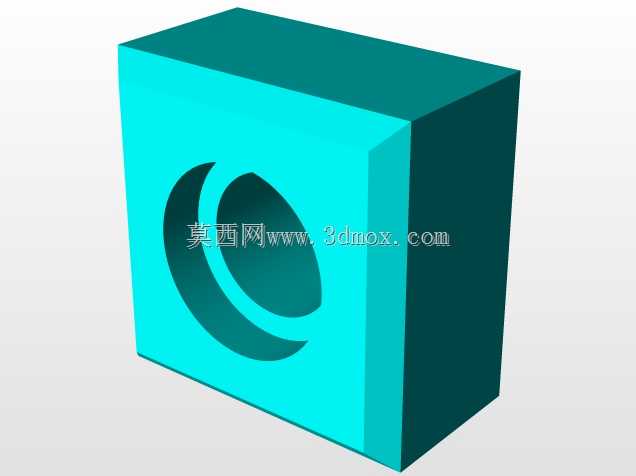

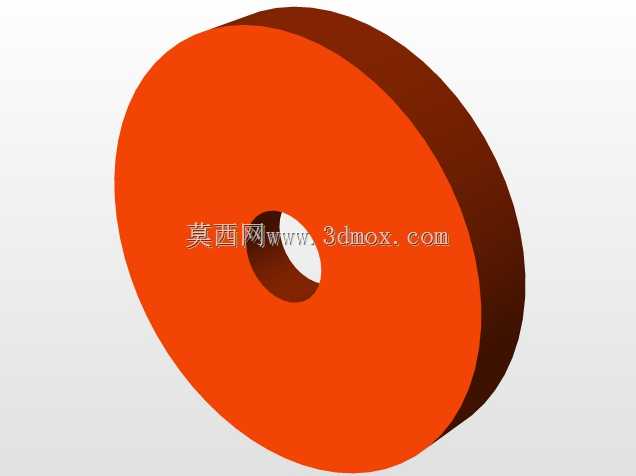

　　这套铣削工装主要面向小型盘类、异形块状零件的平面、台阶面批量铣削加工场景，适配常规立式铣床、小型加工中心的工作台安装使用，可在单工序装夹中完成工件多面加工的定位与夹紧，减少重复装夹带来的形位公差累积。从结构布局来看，整套夹具采用一体化蓝色基座作为承载主体，基座底部预留标准T型槽安装位，可直接匹配机床工作台的槽距完成固定，基座整体轮廓做了倒角处理，避免加工过程中切屑堆积在边角难以清理，同时降低操作人员磕碰风险。核心定位区域围绕中心橙色的模拟工件展开，不同颜色的模块化定位块分别承担不同方向的限位功能：青绿色的侧向定位块通过内嵌的定位销与基座连接，可根据工件外形尺寸调整安装位置，适配一定尺寸范围内的同类型工件装夹；绿色、

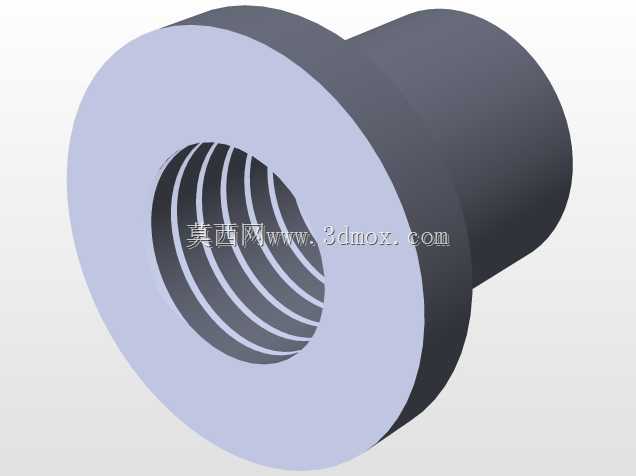

　　紫色的夹紧块采用斜楔与螺旋夹紧结合的结构，操作端的铜质手柄转动时可带动内部压块同步进给，从两个垂直方向对工件施加均匀夹紧力，避免单方向夹紧导致的工件偏移，夹紧行程预留了3-5mm的调节余量，可兼容工件的毛坯尺寸公差。设计过程中优先考虑了加工时的排屑空间，各定位块之间预留了足够的切屑流出通道，基座表面低于定位面的区域可临时存储少量切屑，不会因切屑挤压导致定位面贴合不实。整套夹具的安装边界控制在小型加工中心的工作台行程范围内，不需要额外拓展工作台即可完成安装，各操作手柄的位置均设置在夹具外侧，操作人员在机床安全门外侧即可完成装夹操作，不需要将手深入加工区域，提升了装夹操作的安全性。夹紧机构的受力点均对应工件的刚性支撑区域，

　　避免夹紧力作用在工件薄壁位置导致装夹变形，同时定位块的高度低于工件待加工面的高度，铣刀走刀过程中不会与夹具本体发生碰撞，不需要额外设置对刀避让结构，可直接通过工件顶面完成对刀操作。针对批量加工场景，这套夹具的定位块均采用快换结构设计，更换不同规格的定位块即可快速切换加工工件型号，换型时间控制在10分钟以内，适配多品种小批量的机加工生产需求。
