JGB37-3530直流行星减速齿轮电机结构

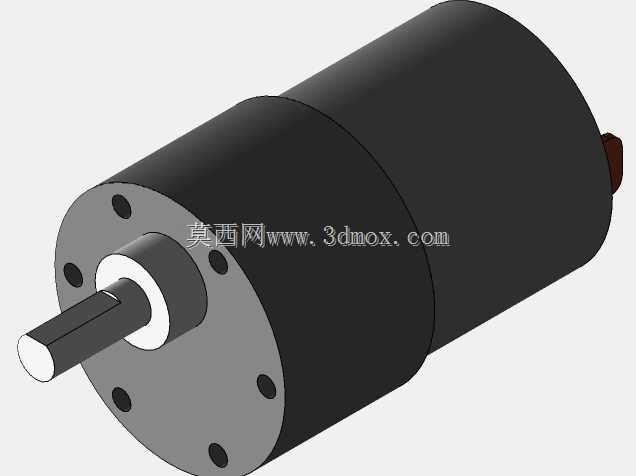

　　这款齿轮减速电机的输出端采用圆形法兰安装结构，端面上均匀分布6个安装孔，适配M3规格的紧固件，安装孔中心圆直径37mm，输出轴为单扁位D型轴，轴径6mm，伸出端长度12mm，扁位平面距轴中心5mm，可直接与同步轮、齿轮、联轴器等传动件配合，无需额外加工键槽即可传递额定扭矩，避免轴与传动件之间的周向打滑问题。电机主体为圆柱形结构，外径37mm，总长度含尾部接线端为63mm，尾部出线端采用侧出式接线结构，预留接线空间充足，不会与安装面的走线槽产生干涉，适合在紧凑安装空间内布局。

　　在实际设备应用中，这类减速电机常被用于小型自动化输送线的驱动辊动力输入、智能储物柜的锁止机构驱动、桌面级小型机械手的关节动力输出、家用智能窗帘的牵引驱动、3D打印设备的送料机构动力源，以及各类需要低转速大扭矩输出的小型机电产品中。其内置的3530型号直流电机本体转速较高，通过多级行星齿轮减速结构将输出转速降低至常用的几十到几百转区间，同时将输出扭矩放大数倍，匹配低速重载的使用需求，相比直接使用高速直流电机搭配外接减速结构的方案，集成式的设计大幅减少了装配环节的工作量，也降低了传动链的同轴度误差累积。

　　设计层面上，电机外壳采用冷轧钢冲压成型，表面做发黑防锈处理，既保证了结构强度，又能在工作时通过金属外壳将内部绕组产生的热量快速散出，前端盖采用锌合金压铸成型，安装孔位与轴承室一次压铸成型，保证了输出轴的同轴度公差控制在0.02mm以内，运转时的径向跳动量极小，可适配对传动平稳性要求较高的场合。内部齿轮采用粉末冶金材质压制成型，齿面经过硬化处理，兼顾了耐磨性能与传动静音效果，齿轮组的传动比经过匹配优化，在额定负载下的传动效率可达75%以上，空载电流控制在较低水平，可有效降低长时间工作的能耗。

　　安装边界方面，该电机的法兰端面为安装基准面，安装时需保证安装面的平面度公差不大于0.05mm，避免强行锁紧紧固件导致端盖变形，进而影响内部齿轮的啮合间隙，造成运转噪音增大或齿轮磨损加快。输出轴连接传动件时，传动件的轴向定位需预留0.2-0.3mm的轴向窜动间隙，避免电机运转时的热胀冷缩导致轴承受额外轴向力，缩短轴承使用寿命。接线部分需区分正负极，反向接线即可实现电机反转，适配需要正反转切换的使用场景，额定工作电压覆盖常见的6V、12V、24V区间，可匹配多数小型机电设备的供电系统。
