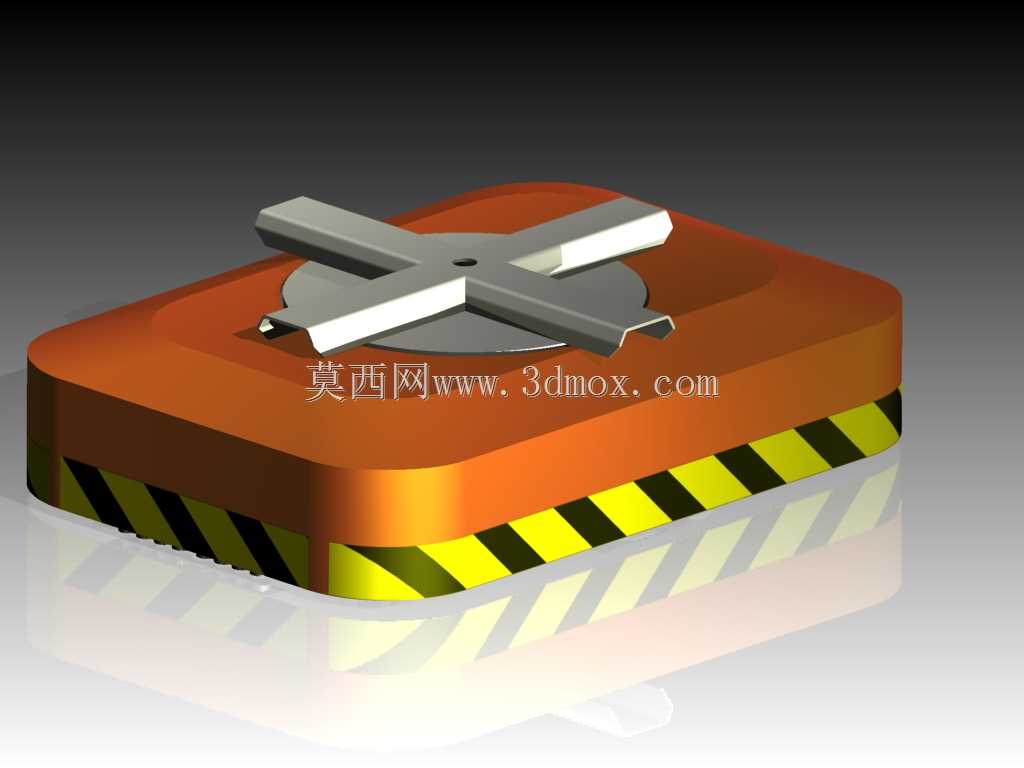

仓储托盘举升式AGV运输机器人结构

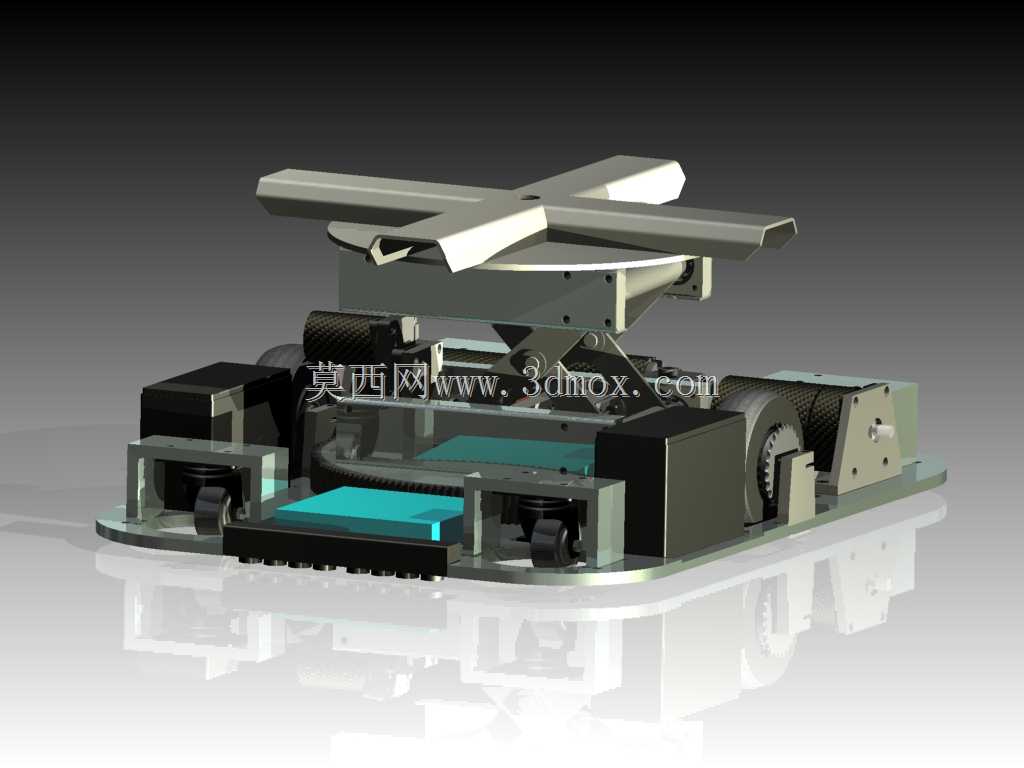

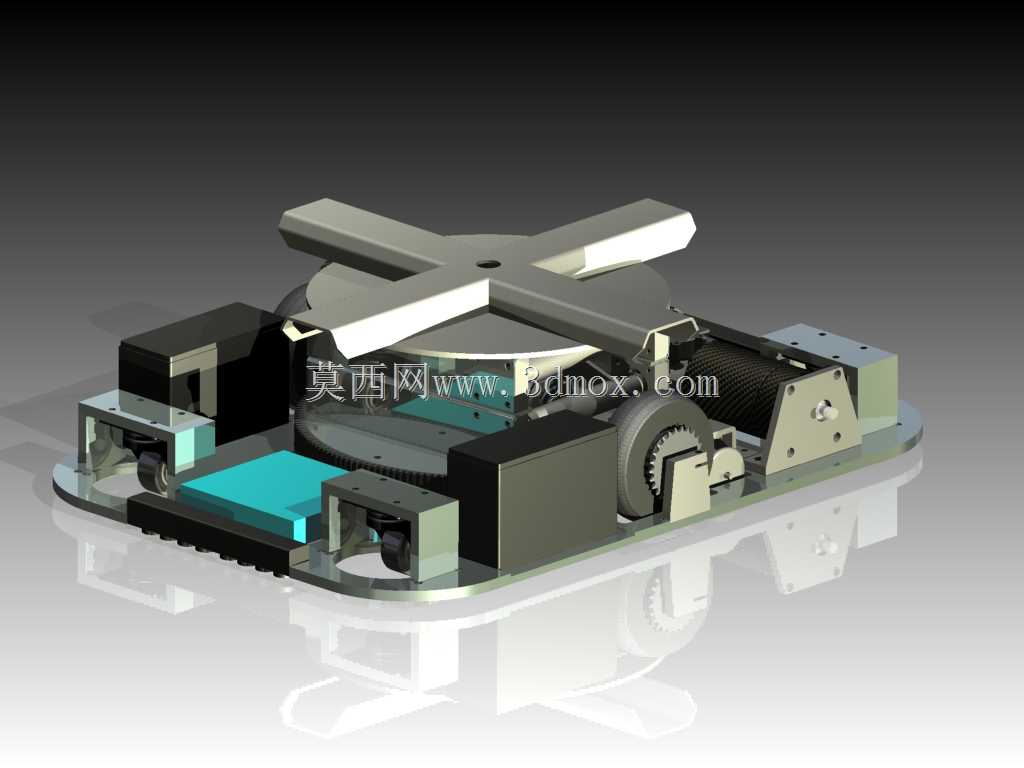

　　这款设备面向仓储物流场景的托盘转运需求设计，核心解决平面仓储内标准托盘的点对点自动转运、工位间物料接驳的作业需求，适配常规欧标、国标木质及塑料仓储托盘的举升搬运作业。底盘采用差速驱动布局，两侧布置驱动轮组搭配前后随动万向轮，可实现原地转向、小半径转弯，适配仓储通道内狭窄空间的通行需求，底盘整体做低趴设计，可直接驶入托盘底部预留的进叉空间，无需额外配套堆垛设备辅助。顶部举升机构采用交叉剪叉结构搭配顶部十字承托平台，举升行程覆盖常规托盘离地堆垛的高度差，承托面做防滑处理，接触托盘底部时可保证承载稳定性，避免转运过程中托盘移位；剪叉结构的铰接点做耐磨衬套设计，长期往复举升作业下可降低铰接位磨损量，延长维护周期。

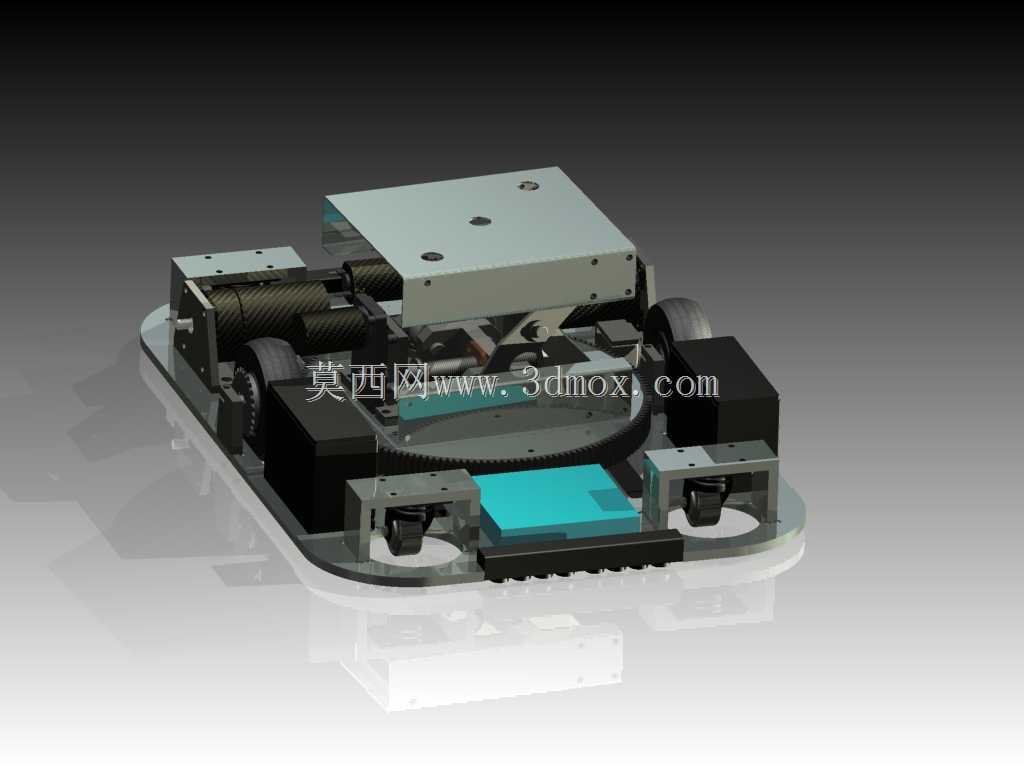

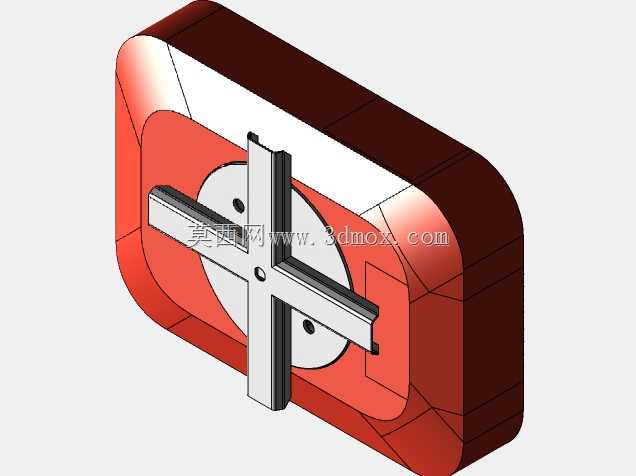

　　驱动模块集成在底盘两侧的密封舱内，轮组搭配减震阻尼结构，可适配仓储地面常见的微小坡度、接缝落差，避免行驶过程中出现颠簸导致托盘上物料滑落。底盘内部预留了传感器、控制模块的安装空间，可根据实际需求加装磁条导航、激光雷达、防撞触边等组件，适配不同自动化等级的仓储作业场景。设备的外形尺寸严格匹配标准托盘的底部进叉间隙，整体宽度控制在常规托盘进叉口的允许范围内，高度满足驶入托盘底部的最小离地间隙要求，安装边界无需对现有仓储托盘做结构改造，可直接适配现有仓储的托盘存量，无需额外更换载具。顶部十字承托台的支撑点位对应托盘底部的加强筋位置，举升时受力点避开托盘薄弱区域，可减少长期使用下托盘的变形损坏概率。底盘四周预留了防撞件的安装位，

　　可加装机械式防撞条或者光电防撞传感器，作业过程中碰到障碍物可及时停机，保障仓储内人员、货物的作业安全。整套结构的传动部件做了隐藏式设计，避免仓储环境下的灰尘、碎屑进入传动间隙，降低日常运维的清洁工作量，驱动轮的安装位做了快拆结构设计，后期更换轮组或者维护驱动部件时无需整体拆解底盘，可缩短设备停机维护的时间。
