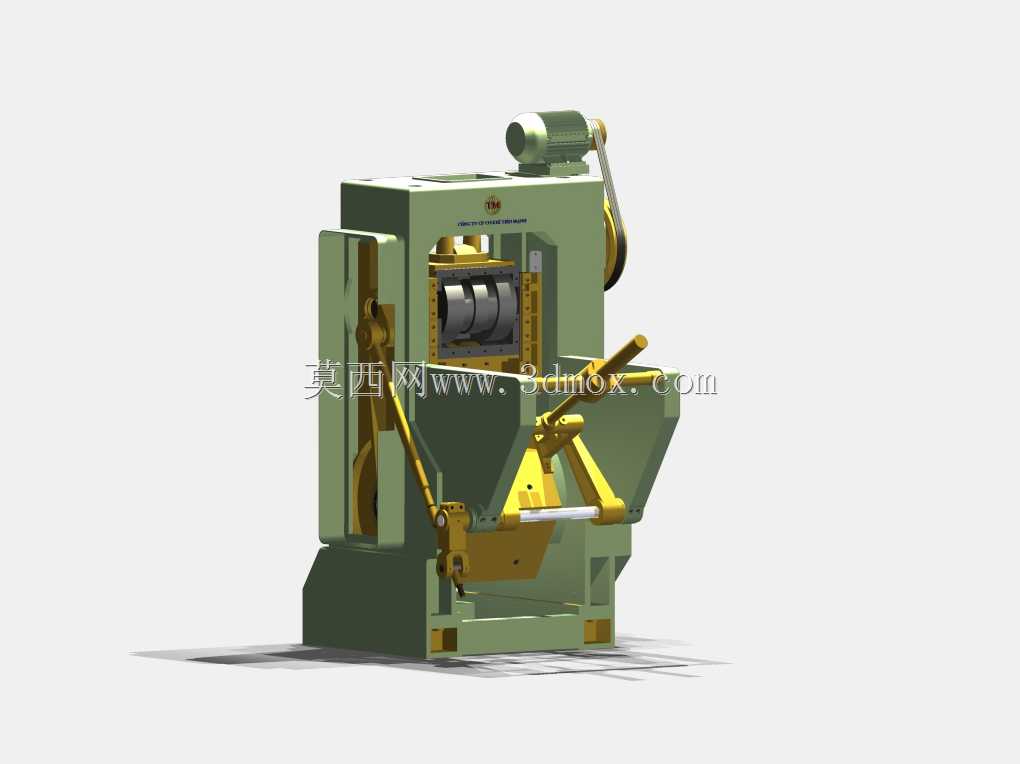

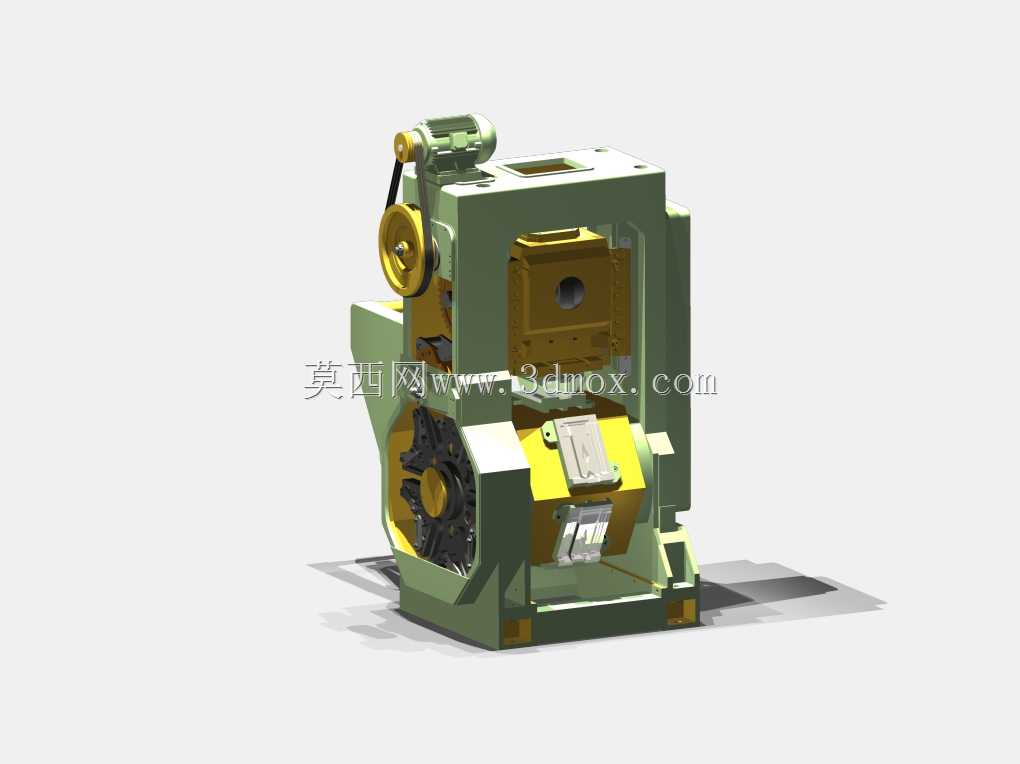

开式单曲轴精密冲压压力机结构设计

　　该设备属于开式单曲轴机械压力机范畴，主要应用于金属板材冷冲压加工场景，覆盖家电五金零配件冲裁、小型结构件弯曲成型、浅拉伸工序加工，在五金加工车间、汽配冲压工段、电子五金件生产线上均为核心成型设备。从结构设计逻辑来看，采用C型开式机身布局，操作面三面开放，方便操作人员上下料、安装连续模及多工位级进模，相比闭式压力机，开式结构的模具安装调试空间更充裕，适配小批量多品种的冲压生产需求，同时机身采用整体铸钢件焊接后时效处理，抵消焊接内应力，避免长期冲压负载下机身出现开口变形，保障冲压精度的长期稳定性。传动系统采用单曲轴偏心结构，搭配大小齿轮减速传动，大齿轮端配置组合式摩擦离合器与制动器，实现滑块行程的精准启停，飞轮安装在高速轴端，

　　储存电机输出的间歇能量，平衡冲压瞬间的峰值负载，降低电机配置功率。滑块部分配置可调式封闭高度机构，通过蜗杆蜗轮调节球头螺杆的伸出长度，适配不同闭合高度的模具安装，滑块两侧安装可调式导轨，可根据冲压负载调整导轨间隙，平衡运动精度与耐磨性能，导轨面采用油槽润滑结构，持续注入润滑油降低滑动摩擦损耗。设备的安装边界需要预留足够的操作与维护空间，机身底部通过地脚螺栓固定在混凝土地基上，地基深度需要根据设备公称冲压力计算承压能力，避免冲压震动导致设备移位。机身侧面预留传动系统的维护窗口，日常检修离合器、更换传动带时无需拆解机身主体结构，顶部的电机安装座采用可调式张紧结构，方便调整V带的张紧力度，保障传动效率。从功能特性上，

　　该机型可搭配自动送料机构实现连续自动化冲压，也可手动操作完成单工序冲压作业，公称压力行程覆盖常规薄板冲压的负载区间，滑块行程次数适配中小型零件的生产节拍，工作台面开设有标准T型槽与落料孔，方便安装模具固定螺栓以及排出冲压废料。设计过程中重点校核了曲轴的偏心强度、机身的角刚度、连杆的承压能力，确保在满负载冲压工况下，各受力部件的变形量控制在精度允许范围内，同时平衡了设备整体重量与刚性的关系，避免过度设计造成材料浪费，也不会因刚性不足导致冲压件精度超差、模具寿命缩短。
