不锈钢材质压合工装型腔结构设计

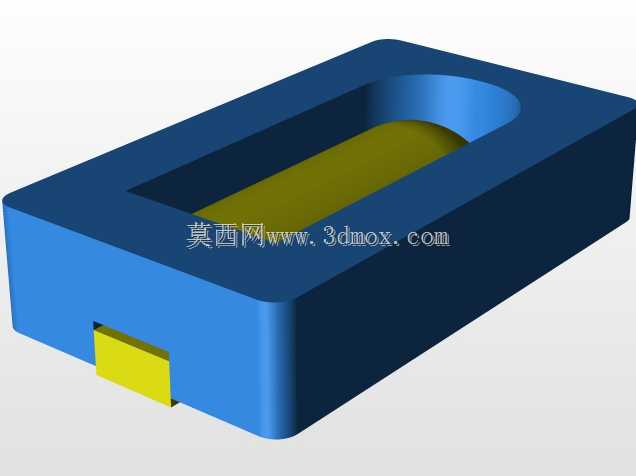

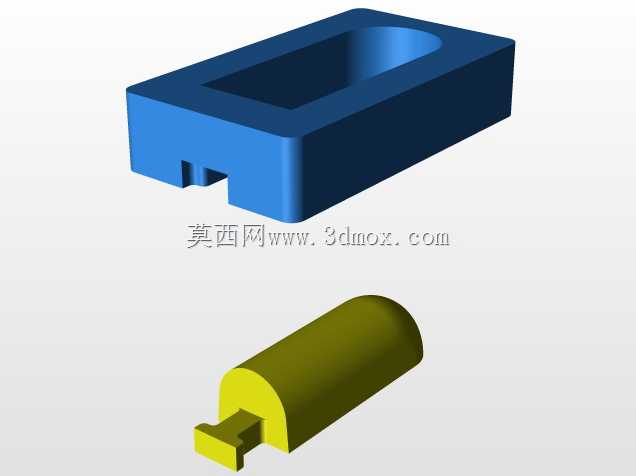

　　该结构为五金压合工序配套的核心型腔构件，整体采用不锈钢材质加工，适配小型五金件、电子接插件的压装成型作业场景，在消费电子组装、小五金冲压后整、通讯连接器生产等产线工位中可直接作为压合工位的下模定位件使用。从结构设计逻辑来看，整体采用长方体基座作为主体承载结构，基座内部开设长圆形沉槽型腔，槽体端部做圆弧过渡处理，避免压合过程中应力集中导致的型腔边缘崩裂，同时圆弧面可适配被压工件的端部轮廓，保证压合时工件受力均匀，不会出现局部压溃、偏斜的问题。型腔底部预留的弧形凸起结构，可与被压工件的内凹面完全贴合，在压头下行施压时，能够为工件提供稳定的底部支撑，避免工件受压后出现形变超差的问题。基座侧部开设的矩形凸台结构，为安装定位基准，

　　装配时可直接卡入工装底座的对应卡槽内，无需额外做销钉定位即可快速完成安装对位，安装后整体平面度可控制在0.02mm以内，满足高速压合工位的重复定位精度要求。从安装边界来看，整体基座的长宽尺寸适配常规400mm行程的小型气动压床工作台，安装孔位可兼容市面主流的工装底板通用孔距，无需对现有产线的压合设备做额外改造即可直接替换原有老旧型腔件。结构壁厚设计经过受力校核，长期承受1.2吨压合力的工况下，型腔变形量可控制在0.01mm以内，不锈钢材质的选用也适配车间内切削液、防锈油的接触环境，不会出现锈蚀卡滞工件的问题，日常维护仅需定期清理槽内残留的金属碎屑即可，无需做特殊的表面防护处理。型腔的内壁粗糙度设计为Ra1.6，

　　既可以保证工件压入时不会被内壁刮花表面，也能避免间隙过小导致的工件取放卡滞问题，槽体深度经过匹配计算，压合到位后工件上表面与基座上平面的高度差可控制在预设公差范围内，保证后续工序的取件机械手能够顺利抓取工件，不会出现干涉撞机的问题。
