三自由度伺服控制太阳跟踪装置结构设计

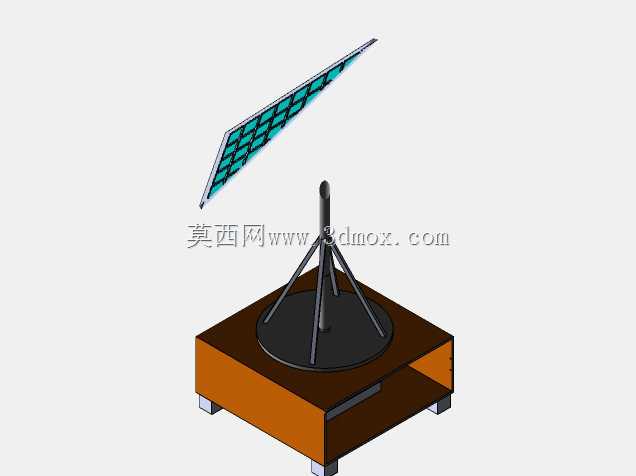

　　这套三自由度伺服驱动的太阳跟踪装置，主要面向分布式光伏电站、户用离网光伏系统、小型太阳能聚光集热场景设计，核心作用是通过实时调整受光面的空间角度，让光伏板或者聚光集热面始终保持与太阳入射光线垂直，相比固定倾角安装的光伏组件，可提升25%-40%的光能接收效率，尤其适配日照时长充足但太阳高度角日变化、年变化幅度较大的西北、高原地区使用。

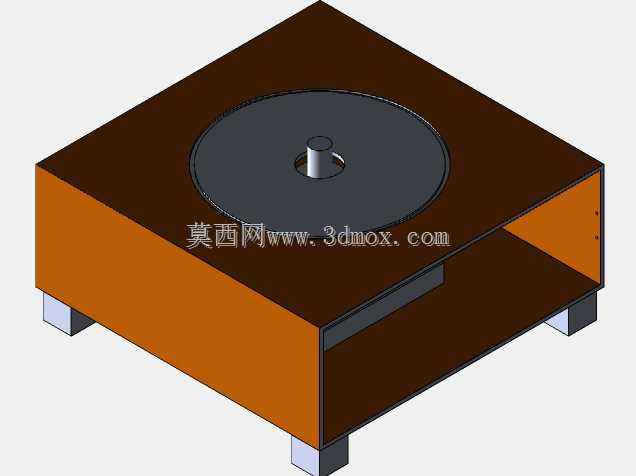

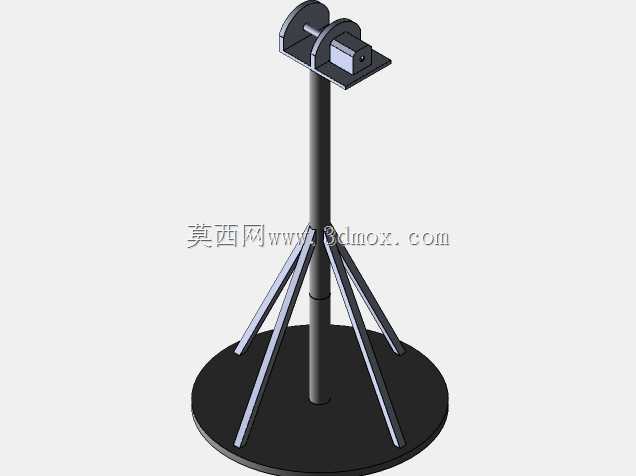

　　从结构设计逻辑来看，装置底部采用方形配重基座，内部预留伺服驱动控制板、接线端子、角度反馈元件的安装空间，基座底部设置四个可调支撑脚，可在不平整的安装地面完成水平校准，避免基座倾斜带来的角度跟踪误差。基座上方集成水平回转支撑结构，可实现360度方位角旋转，覆盖太阳从日出到日落的方位变化范围；回转支撑上方架设俯仰调节轴系，搭配斜拉加强筋结构支撑上部的受光面安装架，可实现-10度到90度的俯仰角度调节，覆盖不同季节太阳高度角的变化区间，第三轴用于受光面的自转微调，可修正不同纬度安装时的受光面倾角偏差，适配南北纬不同区域的安装需求。

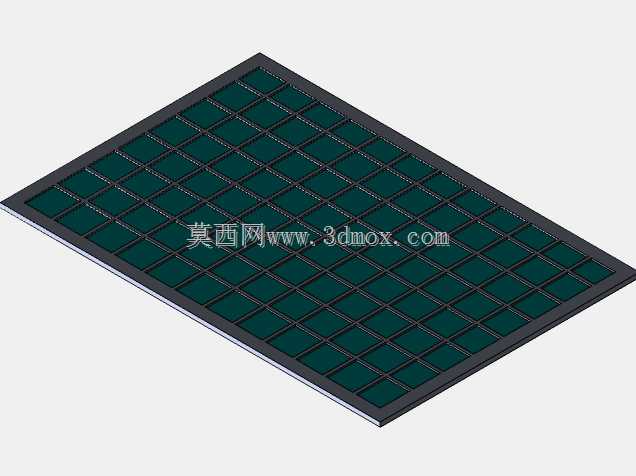

　　受光面安装架采用框架式镂空结构，可直接适配标准尺寸的晶硅光伏板或者柔性薄膜光伏组件安装，框架预留标准安装孔位，不需要额外打孔改造即可完成组件固定，安装架的重心与俯仰轴的回转中心重合，可大幅降低俯仰调节时伺服电机的输出扭矩，降低驱动功耗。整套装置的走线全部采用内部中空走线设计，从受光面到基座内部的线缆全部穿过轴系中心的过线孔，避免外部走线在回转过程中出现线缆缠绕、磨损老化的问题，提升户外长期运行的可靠性。

　　安装边界方面，整套装置基座占地尺寸约为0.8米见方，总高度在完全收拢状态下约1.2米，受光面最大可承载1.8平方米的光伏组件重量，安装时只需要预留足够的回转空间，避免周边建筑物、植被遮挡受光面即可，不需要额外做大型混凝土基础，配重基座可通过膨胀螺栓固定在屋顶、地面或者硬质平台上，安装调试流程简单，适合分布式场景快速部署。结构设计时所有转动配合面都预留了密封槽，可加装防尘防水密封圈，满足户外IP65的防护等级要求，可适应风沙、降雨、高低温等复杂户外工况长期运行。
