可折叠多用途载人载货运输拖车设计

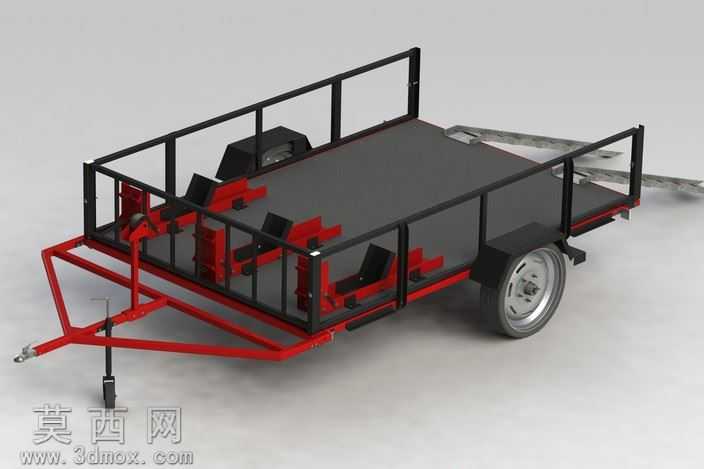

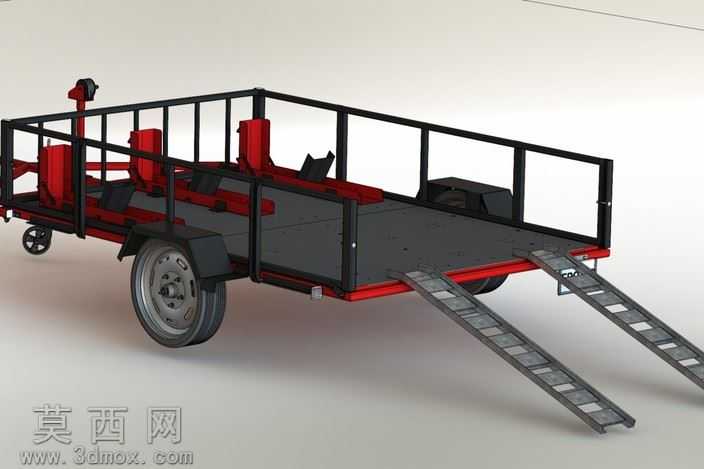

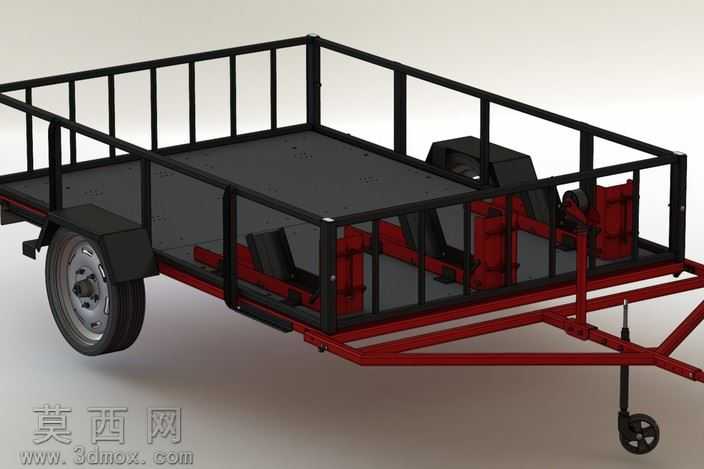

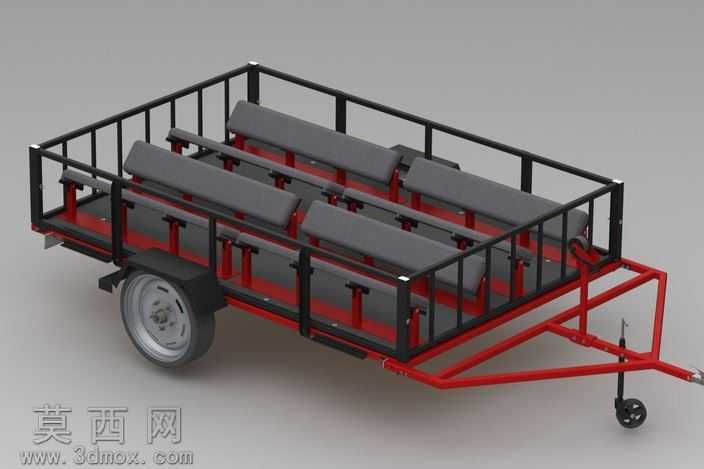

本作品为可折叠多用途拖挂运输车三维建模成果，建模过程中严格遵循实际拖挂设备的工程设计逻辑，首先完成整体参数化骨架搭建，精准定位牵引架连接位、轮轴安装位、车架主体承载面的空间坐标，确保各部件装配公差控制在合理工程范围内。车架主体采用矩形钢管焊接结构建模，对每一处管材衔接位置做了焊缝细节的还原处理，牵引架部分采用三角加强结构设计，前端设置牵引连接环与驻车支撑小轮，支撑小轮可实现高度调节与转向功能，建模时还原了小轮的轮架旋转轴、升降调节丝杆的结构细节。车厢栏板部分采用可折叠翻转结构设计，每侧栏板通过铰接结构与车架主体连接，可根据装载需求实现栏板的放倒或立起锁定，栏板框架采用薄壁方管搭建，栏板内侧设置有座椅安装固定位。座椅部分采用模块化设计，共设置五组长条座椅，座椅骨架为金属焊接结构，表面覆盖软质垫层，建模时对垫层做了圆角柔化处理，还原软质材料的视觉质感，座椅可根据使用需求快速拆卸，拆卸后车厢可作为纯货运平台使用，实现载人、载货两种使用场景的快速切换。行走系统部分还原了橡胶轮胎、钢制轮毂、轮轴、板簧悬挂的完整结构，轮胎表面做了防滑胎纹的细节刻画，轮毂的螺栓固定位、轮辋的加强筋结构都做了精细化建模。材质渲染阶段，车架主体、栏板框架、牵引架采用哑光红色金属漆材质，调整材质的粗糙度与金属度参数还原工程漆面的质感；座椅垫层采用深灰色哑光橡塑材质，模拟软质坐垫的视觉效果；轮胎采用黑色橡胶材质，轮毂采用亮面银色金属材质，铰接部件、调节丝杆采用镀锌金属材质，通过不同材质的参数区分强化各部件的功能属性。渲染场景采用中性灰色影棚背景，布置三点式照明光源，主光源从侧上方投射形成自然的明暗阴影，辅助光源补全暗部细节，轮廓光勾勒拖车整体外形轮廓，最终呈现的渲染图清晰展示了拖车的整体结构、可折叠设计特点与多用途适配性，完整还原了设计中兼顾载人运输与货物装载、可折叠收纳提升空间利用率的核心设计思路，所有可活动部件的运动行程都在建模阶段做了运动仿真验证，确保折叠、翻转动作不存在结构干涉，符合实际使用的功能需求。
