专用运输拖车承载框架结构设计

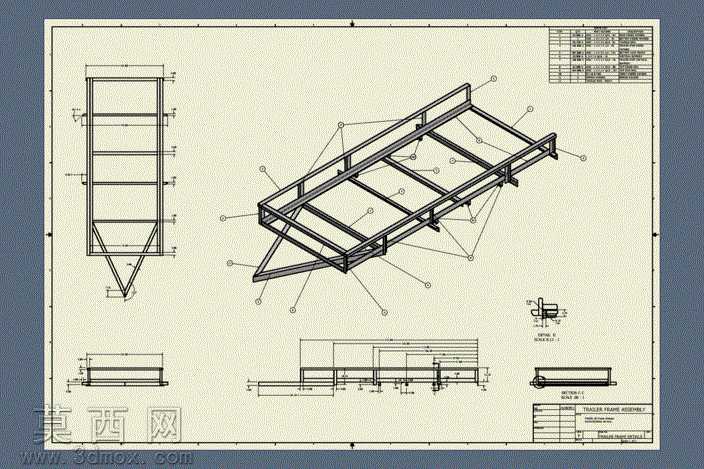

本作品为专用运输拖车的承载车架结构三维设计，整体采用矩形钢管作为核心搭建型材，依托三维建模软件完成全参数化结构搭建，建模过程中严格遵循拖车实际承载的力学需求，对每一处梁体的衔接位置、型材搭接角度都做了精准的尺寸约束，确保模型可直接导出用于生产下料参考。模型构建阶段先完成主纵梁的基准定位，两根平行主纵梁作为整个车架的核心承载脊梁，沿车架长度方向贯通布置，随后依次搭建横向支撑横梁，横梁按照等间距排布原则与主纵梁垂直连接，在车架前部的牵引连接区域，额外增设了三角汇聚式加强结构，将牵引端的受力通过斜向支撑梁均匀分散到两根主纵梁上，避免牵引位置出现应力集中问题。车架尾部设置了用于连接行走机构的安装支座结构，每一处支座的安装孔位都做了同轴度约束，可直接匹配常规拖车桥的安装尺寸。建模过程中对所有焊接衔接位置都做了贴合处理，还原了实际焊接生产中梁体贴齐搭接的工艺要求，没有出现结构干涉或错位问题。材质设定上整体车架采用碳素结构钢材质，渲染时还原了金属型材的哑光磨砂质感，同时配套完成了工程视图的输出，包含轴测立体视图、正投影视图、侧视尺寸视图标注，清晰呈现每一段梁体的长度、截面尺寸、安装孔位的定位参数。设计思路上优先保障车架的承载刚性，通过合理的梁体排布减少冗余材料，在保证整体结构强度的前提下控制车架自重，前部三角牵引结构兼顾了牵引连接的便利性与受力合理性，横向横梁的排布既预留了上部载货平台的安装点位，也为下部行走机构、制动组件的安装预留了充足空间，整个结构无多余设计，完全匹配小型专用运输拖车的实际使用需求，可作为同类型拖车车架设计的参考模板，也可直接用于虚拟装配验证、结构力学仿真分析的基础模型使用。
