立式气液两相真空分离抽油装置结构

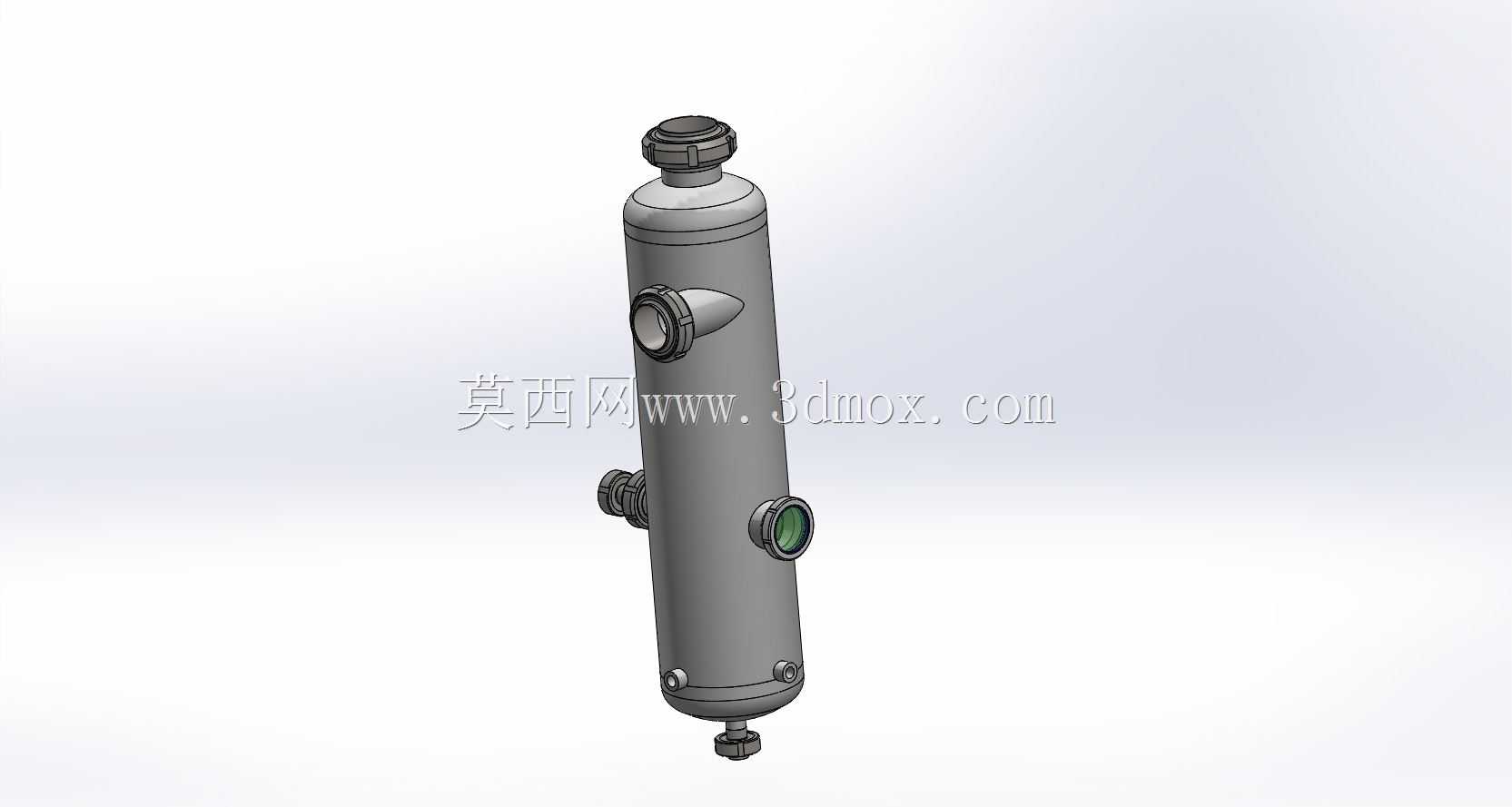

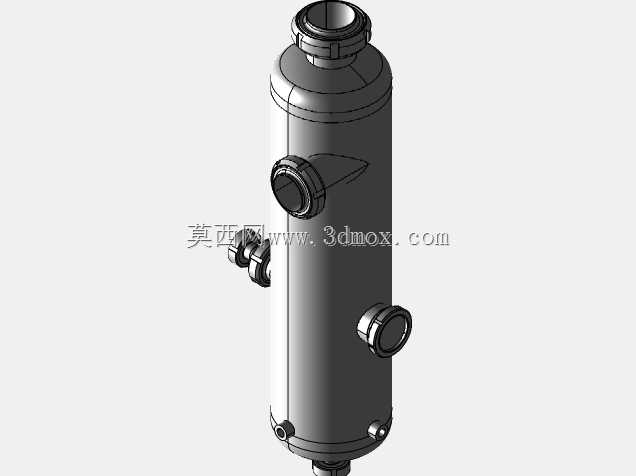

　　在工业流体处理、真空系统运维、小型油品回收场景中，这类立式罐体结构的真空分离抽油装置是衔接真空发生端与工艺端的核心配套部件，主要承担气液两相分离、液态介质抽取暂存的功能，避免液态油、水类介质进入真空泵体造成叶轮磨损、密封件腐蚀，同时可完成工艺环节内的残油抽取、介质回收作业，常见于小型化工实验装置、汽修废油回收、真空浸渍配套、制冷系统维保这类对安装空间有约束的场景。从结构设计逻辑来看，整体采用立式圆柱罐体布局，相较于卧式结构能在相同占地面积下获得更大的气液沉降空间，罐体顶部设置快拆式密封端盖，搭配锁紧旋钮结构，无需专用工具即可开盖完成内部滤件更换、积污清理作业，端盖处预留标准外螺纹接口，可直接对接真空管路，接口处做了加厚凸台处理，

　　避免长期拆装造成螺纹滑牙、密封失效。罐体侧部分别设置切向进液口、径向观察窗、侧排接口：切向进液口的设计是让进入罐体的带液气流沿罐体内壁形成旋流，利用离心力将液态介质甩向罐壁完成初步分离，降低气流直吹对内部沉降流场的干扰；径向观察窗采用耐压透明视镜，搭配密封压圈固定，运维人员可直接观察罐内积液液位，判断是否需要排液，无需额外加装液位传感器即可满足常规场景的运维需求；侧排接口可对接在线取样装置或者二次排液管路，适配不同工艺的管路走向要求。罐体底部采用锥底收口设计，搭配底部排液阀，能让沉积在罐底的液态介质完全排出，避免积液残留造成的介质变质、罐体腐蚀问题，罐体下部对称设置的固定支脚，可直接通过螺栓固定在安装支架或者设备机架上，

　　支脚位置做了局部加厚，避免长期受罐体自重、管路震动影响出现焊缝开裂。从安装边界来看，整体长径比控制在4:1左右，所有外接接口均采用统一标准管螺纹，无需额外加工转换接头即可完成管路对接，罐体外部无突出的尖锐结构，安装时仅需预留侧方观察窗的操作空间、顶部端盖的拆卸空间即可，整体结构无复杂运动部件，日常运维仅需定期检查视镜密封、排液阀启闭灵活性即可，建模过程中对所有密封面的配合公差、接口的同轴度都做了参数化设置，可根据实际处理风量、积液容积需求调整罐体直径、高度参数，快速适配不同处理量级的工况需求，罐体壁厚按照常规负压工况的耐压要求做了等强度设计，在满足结构强度的前提下尽可能降低整体自重，减少安装支架的承载负荷。
