摩托车凯旋灯安装支架结构设计

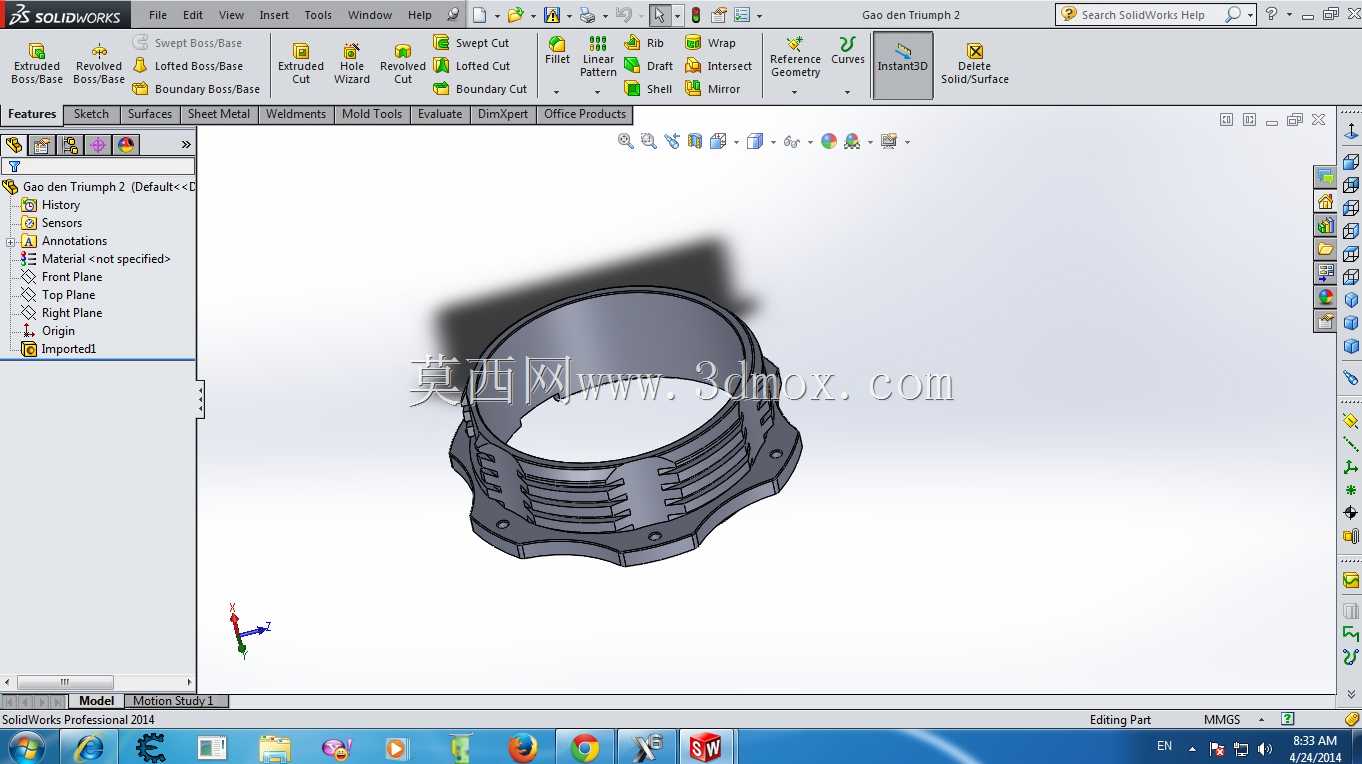

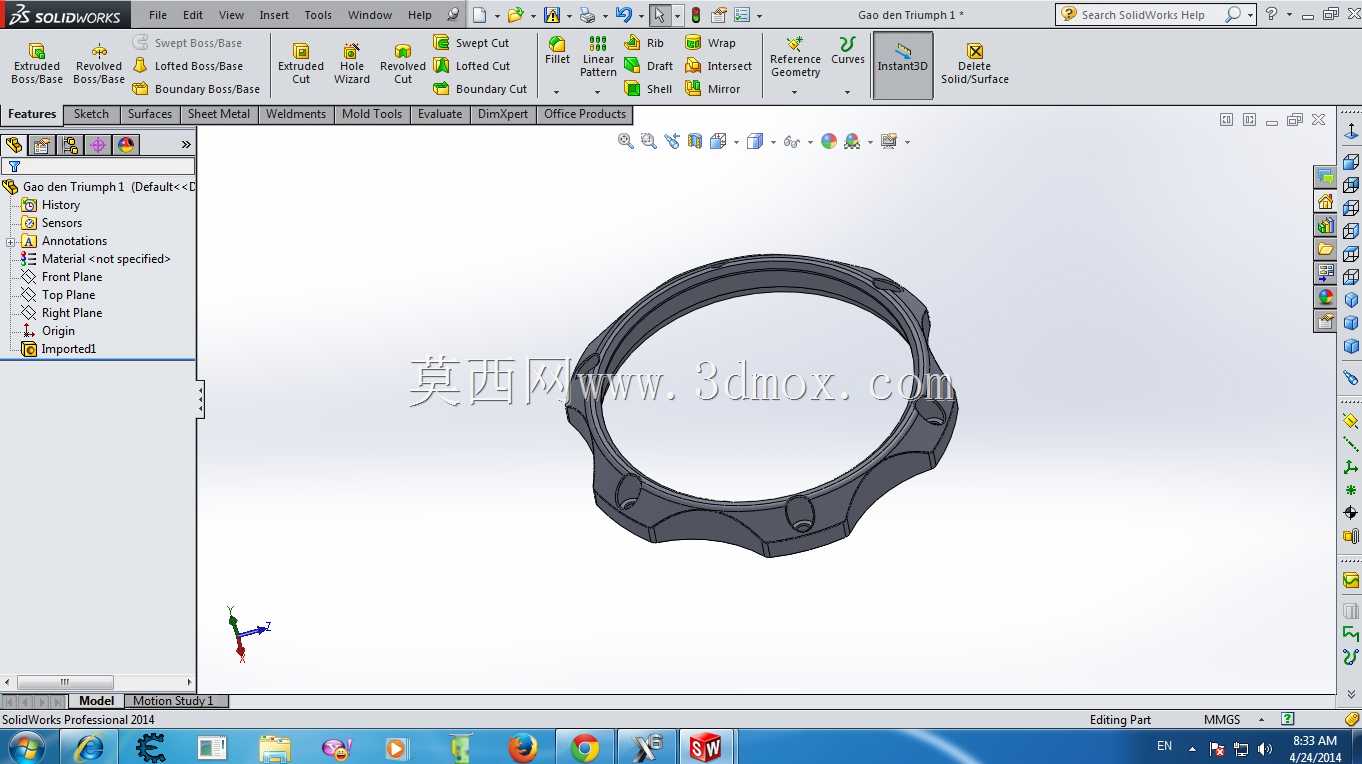

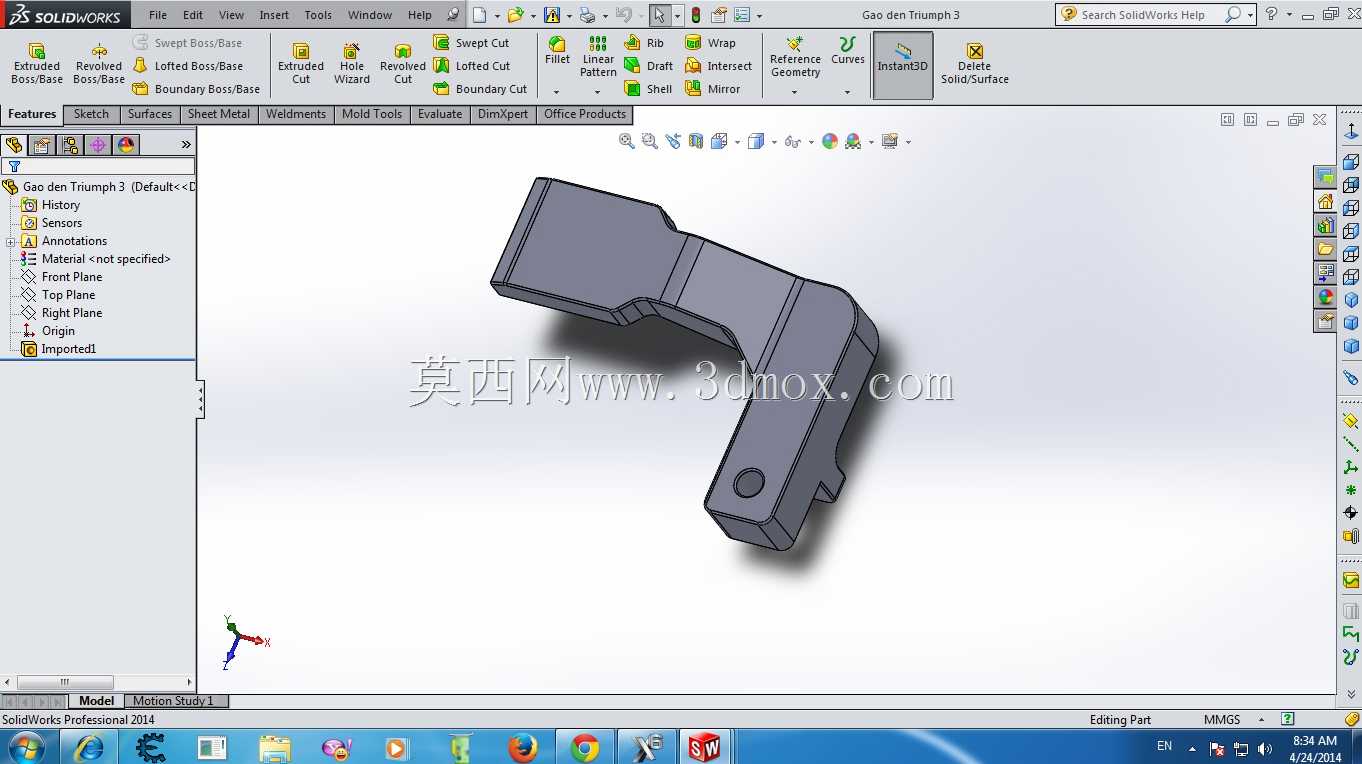

　　这款异型支架是适配摩托车凯旋灯的专用安装构件，日常主要应用在大排量街跑车型的前部照明系统装配场景中，承担灯具固定、振动缓冲、走线避让的核心作用，直接决定凯旋灯在车辆行驶过程中的安装稳定性与照射角度可靠性。从实际使用场景来看，摩托车行驶过程中会持续承受发动机怠速振动、铺装路面颠簸带来的交变载荷，雨天行驶时还会遭遇路面积水溅射、高速气流冲击，因此该支架在设计时首先做了结构刚度的匹配，整体采用一体化弯折成型的异型结构，没有多余的拼接焊缝，避免长期振动下出现焊缝开裂的问题。支架上端的平直安装面用来和凯旋灯的底部定位槽贴合，面上预留的定位凸台刚好卡入灯具底部的定位凹槽，装配时不需要额外做对位调整，能直接将灯具的安装误差控制在0.2mm以内，

　　保证灯光照射角度不会因为装配偏差出现偏移。支架下端的分叉式安装脚是和车辆前减震上联板的安装位匹配的，两个安装脚的孔位同轴度控制在0.1mm以内，安装时可以直接穿入固定螺栓，不会出现别劲、孔位错位的问题，安装脚侧面预留的沉孔可以容纳螺栓头，避免螺栓突出后干涉周边的走线或者整流罩部件。设计过程中特意做了壁厚的差异化处理，和灯具连接的上部受力段壁厚做了加厚处理，抵消灯具自身重量带来的弯曲力矩，和车架连接的下部安装段做了局部的减重槽，在不降低结构强度的前提下减少不必要的重量，避免增加前悬架的簧下质量。支架中部的弯折角度是经过多次实车匹配确定的，既保证灯具安装后处于整车前部的合理视觉位置，又能留出足够的走线空间，

　　灯具的供电线束可以顺着支架内侧的走线槽布置，避免线束外露被高速气流吹动磨损，也不会和车把转向过程中的运动部件发生干涉。从安装边界来看，支架整体外轮廓没有突出前整流罩的安装范围，装配后完全隐藏在整流罩内部，不会破坏整车的外观流线型，同时支架所有的棱边都做了R2以上的圆角处理，装配过程中不会划伤线束或者操作人员的手部，长期使用也不会因为应力集中出现边角断裂的问题。针对户外使用的耐候需求，支架结构设计时预留了表面处理的层厚余量，后续做喷塑或者阳极氧化处理时，不会因为涂层厚度影响安装孔的配合精度，保证拆装维护时的互换性。
