航模直升机450级中心轮毂结构设计

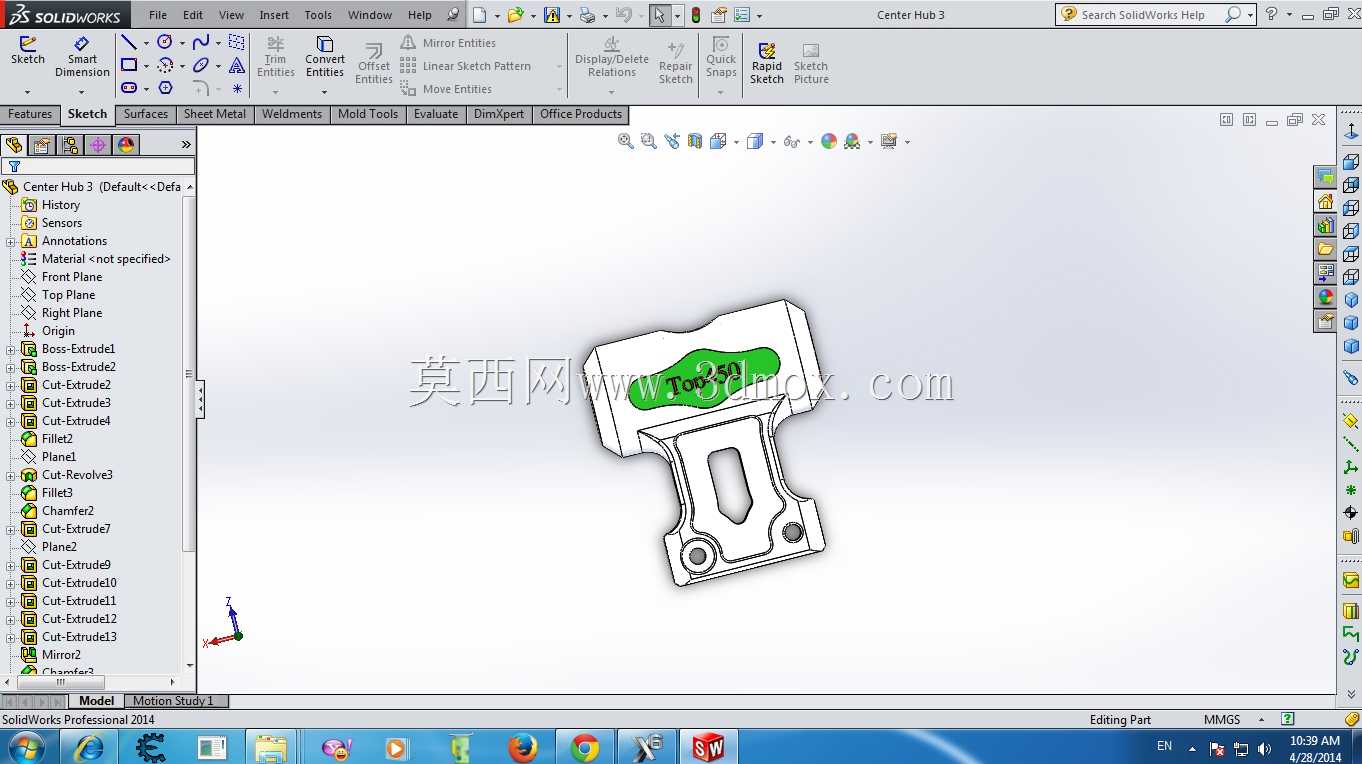

　　该零件作为450级遥控直升机传动系统与主旋翼安装基座的核心衔接构件，承担着旋翼旋转扭矩传递、主旋翼轴定位、机身主框架载荷承接的多重作用，在航模直升机的飞行过程中，需要持续承受旋翼旋转产生的交变载荷、机动飞行时的侧向冲击力以及启停阶段的瞬时扭矩，对结构强度与安装同轴度有着较高要求。从结构设计来看，零件整体采用一体化铣削成型思路，主体设置有贯穿的主旋翼轴安装孔，孔位周边做了加厚凸台处理，避免轴系高速旋转时出现孔位形变，同时在凸台两侧预留了对称的紧固螺丝孔位，可通过顶丝实现与主轴的周向固定，防止高速旋转下出现相对滑移。零件下部的连接支脚做了等强度过渡设计，支脚末端设置有与机身主碳板匹配的安装孔，孔位周边做了沉头处理，

　　保证安装后螺丝端面不突出，避免与周边舵机、连杆等运动部件产生干涉。中间区域的镂空槽并非单纯减重设计，槽体的轮廓走向经过应力分布优化，在去除冗余材料降低整机起飞重量的同时，保证了零件纵向与横向的结构刚度，不会在大机动飞行时出现结构形变导致旋翼动平衡失衡。从安装边界来看，零件上部的安装面与主旋翼夹座组的配合公差控制在小间隙配合范围，保证旋翼旋转时的同轴度，下部支脚的安装孔位间距严格匹配450级直升机标准碳纤机架的安装孔距，可直接替换同级别机型的原厂同位置零件，不需要对机架做二次打孔修改。零件侧面的定位凸台用于配合相位调节片的安装，凸台的高度与平面度经过校准，保证相位片安装后与主轴的垂直度，避免旋翼变距动作出现卡滞或相位偏差。

　　在实际飞行场景中，该零件的结构可靠性直接影响整机的飞行稳定性，若零件出现形变或安装错位，会直接导致旋翼动平衡失效，飞行时出现整机高频振动，严重时甚至会出现旋翼射桨的风险，因此设计时在应力集中的转角位置全部做了圆角过渡处理，避免应力集中导致的零件断裂，同时所有安装孔的位置度公差严格控制，保证装配后各运动部件的运动间隙符合设计要求，不会出现运动干涉。
