拖车悬挂轮组结构组件三维设计

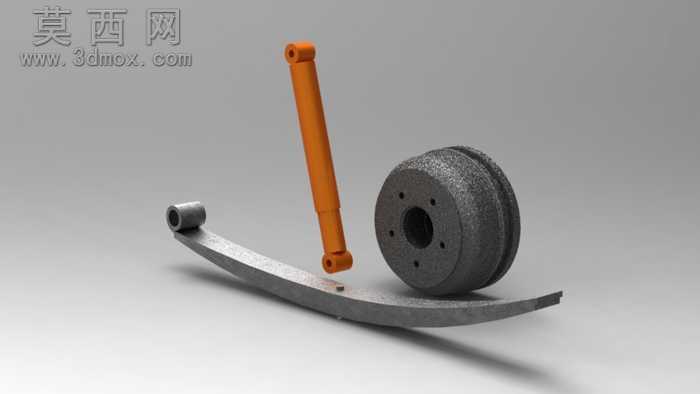

本作品为拖车行走悬挂系统的核心组件三维建模成果，建模过程严格遵循机械结构设计的尺寸比例规范，完整还原了弧形钢板弹簧、液压减震支柱、行走负重轮三个核心部件的装配关系与细节特征。建模阶段首先完成各零件的独立结构搭建：弧形钢板弹簧采用扫掠特征生成主体弧面结构，对两端卷耳连接部位做了同轴度约束处理，还原钢板弹簧多层叠片的分层结构特征，边缘做了符合实际加工工艺的圆角过渡，避免尖锐棱角不符合生产实际的问题；减震支柱采用回转特征构建主体杆身，对上下两端的连接铰接孔做了精确的孔径与孔位定位，还原支柱杆身的阶梯轴结构，区分出活塞杆与缸筒的直径差，同时对端部的安装孔做了沉孔细节处理，匹配实际螺栓安装的工艺要求；行走负重轮采用回转加阵列特征完成建模，还原轮体的双层轮缘结构，对轮毂部位的安装孔做了圆周阵列排布，精确还原孔位的等分角度，同时对轮体中心的轴承安装位做了台阶孔设计，匹配轴承装配的尺寸要求。材质与渲染阶段针对不同零件的实际应用材质做了区分设置：钢板弹簧赋予合金钢材质，调整金属粗糙度参数还原热轧钢材的哑光磨砂质感，添加细微的氧化层纹理提升真实感；减震支柱赋予工程塑料与金属结合的材质效果，杆身做亮面橙色涂装质感，端部连接头做金属镀锌的哑光金属效果；行走轮赋予铸铁材质，调整表面粗糙度还原铸铁件的粗糙颗粒质感，添加细微的铸造纹理细节，还原铸造零件的表面特征。装配阶段严格按照实际悬挂的运动逻辑添加配合约束，钢板弹簧两端卷耳保留铰接转动自由度，减震支柱上下端分别与弹簧座、轮架添加铰接配合，负重轮与轮轴添加旋转自由度，完整还原悬挂系统的缓冲运动逻辑，整体模型结构严谨，各零件间无干涉问题，可用于拖车悬挂结构的原理展示、结构优化参考以及相关教学演示使用，模型细节完整，能够清晰展现拖车单轮悬挂的结构组成与连接方式，为相关机械结构的设计学习提供直观的三维参考。
