立式螺杆驱动升降隔断门结构设计

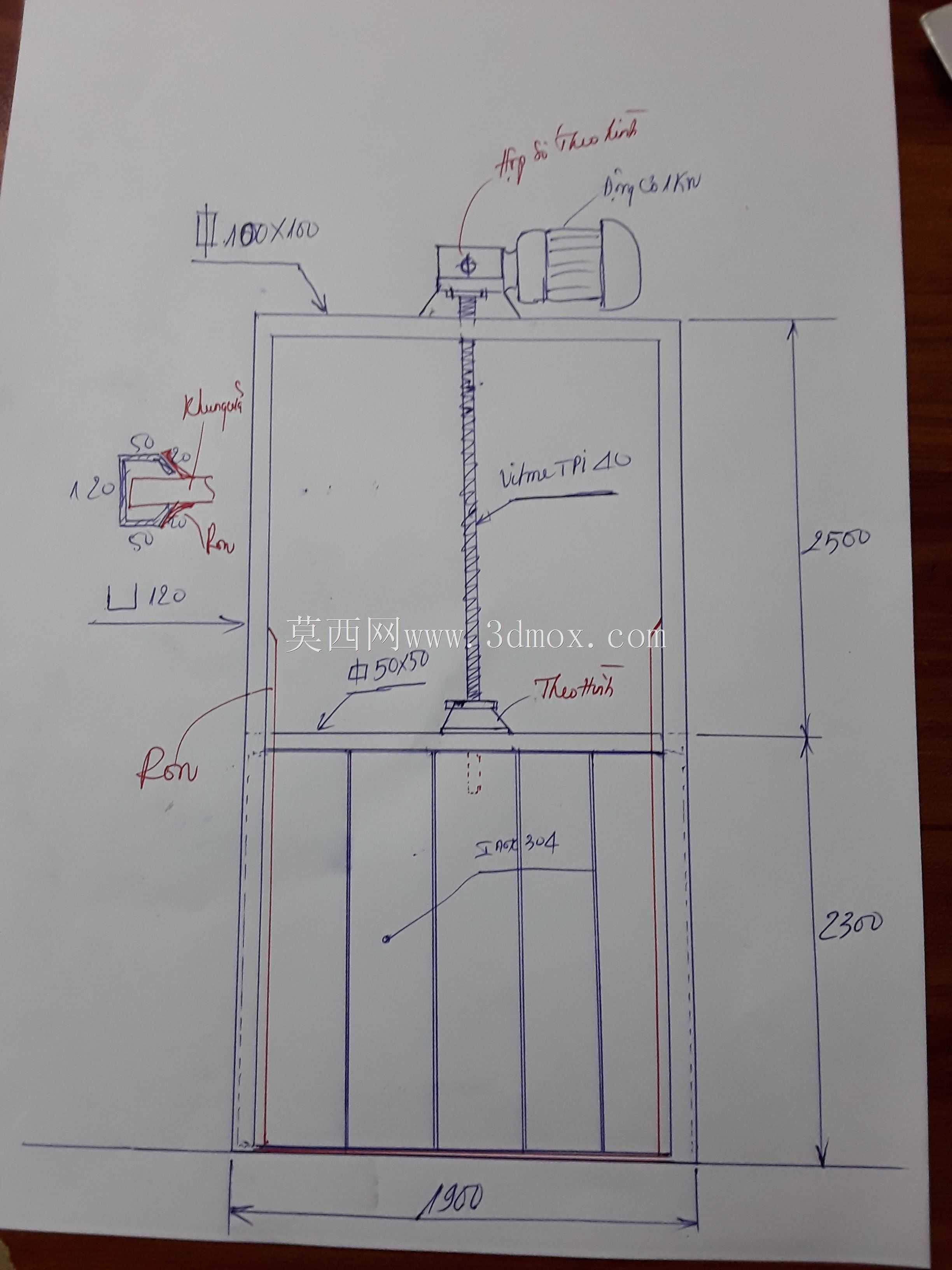

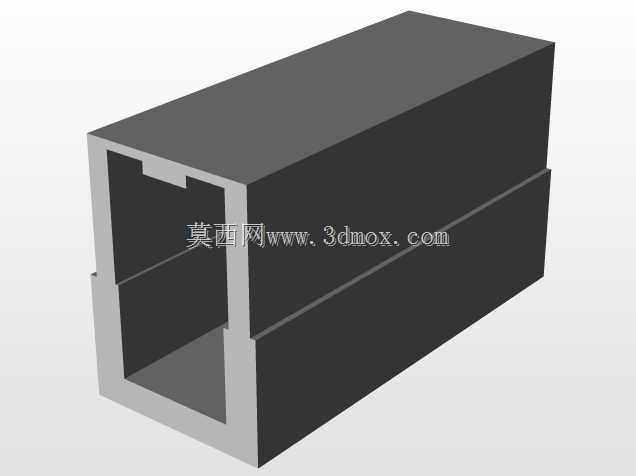

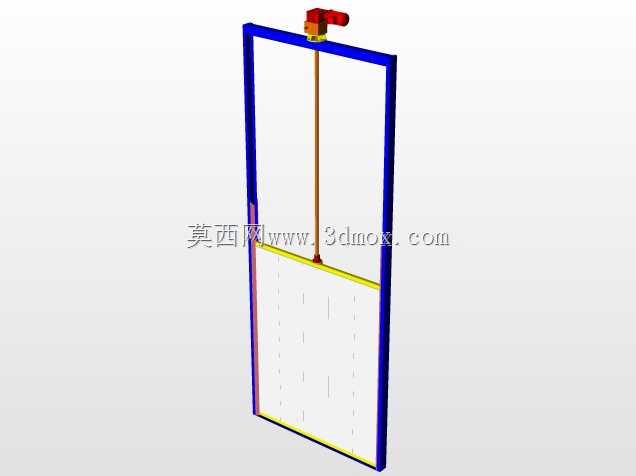

　　该结构属于室内空间隔断类的立式升降门装置，主要应用于需要对竖向通口进行可控启闭的场景，比如小型设备检修口隔断、室内竖向通道临时封闭、工位区域分隔等场景，相比平开门、推拉门的结构形式，这类竖向升降的门体不会占用水平方向的操作空间，在周边布局紧凑的作业区域内适配性更强。从结构组成来看，整体采用矩形外框作为承载基础，框体采用型材拼接成型，边框预留了门体升降的导向槽位，能够约束门体的运行轨迹，避免升降过程中出现卡滞、偏移的问题。门体的驱动核心为顶部布置的螺杆传动组件，驱动端设置在框架顶部横梁位置，通过旋转手轮带动螺杆转动，螺杆与门体上的螺母座配合，将旋转运动转化为门体的直线升降动作，传动过程平稳，具备一定的自锁特性，

　　门体停留在任意高度位置时都不会出现自行下坠的情况，无需额外加装锁止机构就能满足位置固定的使用需求。门体本身采用轻质平板结构，边缘设置有耐磨导向条，与外框导向槽配合的位置预留了合理的配合间隙，既能够保证升降动作顺畅无卡涩，也能减少长期运行过程中的磨损量，降低后期维护的频次。设计过程中优先考虑了安装边界的适配性，整体外框为规整的矩形结构，安装时仅需要在对应通口的周边预留框架固定的安装位即可，不需要对周边墙体或设备结构做大规模改造，外框的型材选型兼顾了结构刚性与整体重量，安装过程不需要大型吊装设备，人工配合简单工具就能完成组装固定。从功能特性来看，该升降门的启闭操作仅需转动顶部手轮即可完成，操作力度适中，单人就能完成全行程的启闭操作，

　　门体完全降下时能够实现通口的全封闭，完全升起后门体收纳于框架上部区域，不会对通口的通行、物料输送造成遮挡。结构上没有复杂的电控或液压组件，整体纯机械传动的形式可靠性更高，在粉尘、潮湿等相对恶劣的工况环境下也能稳定运行，不会出现电控元件失效导致的门体无法动作的问题。框架与门体的连接位置都做了圆角过渡处理，避免安装、操作过程中出现尖锐边角划伤的安全隐患，导向槽的端部设置有限位结构，能够限制门体的上下极限行程，避免操作过程中门体脱出框架或者超程碰撞驱动组件。
