带多安装孔异形连接固定钣金件结构

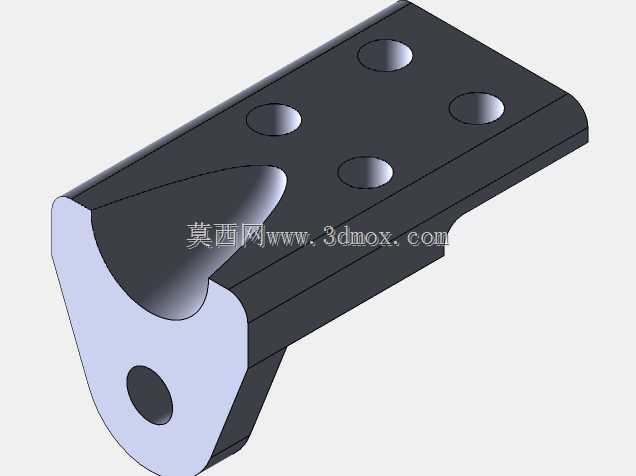

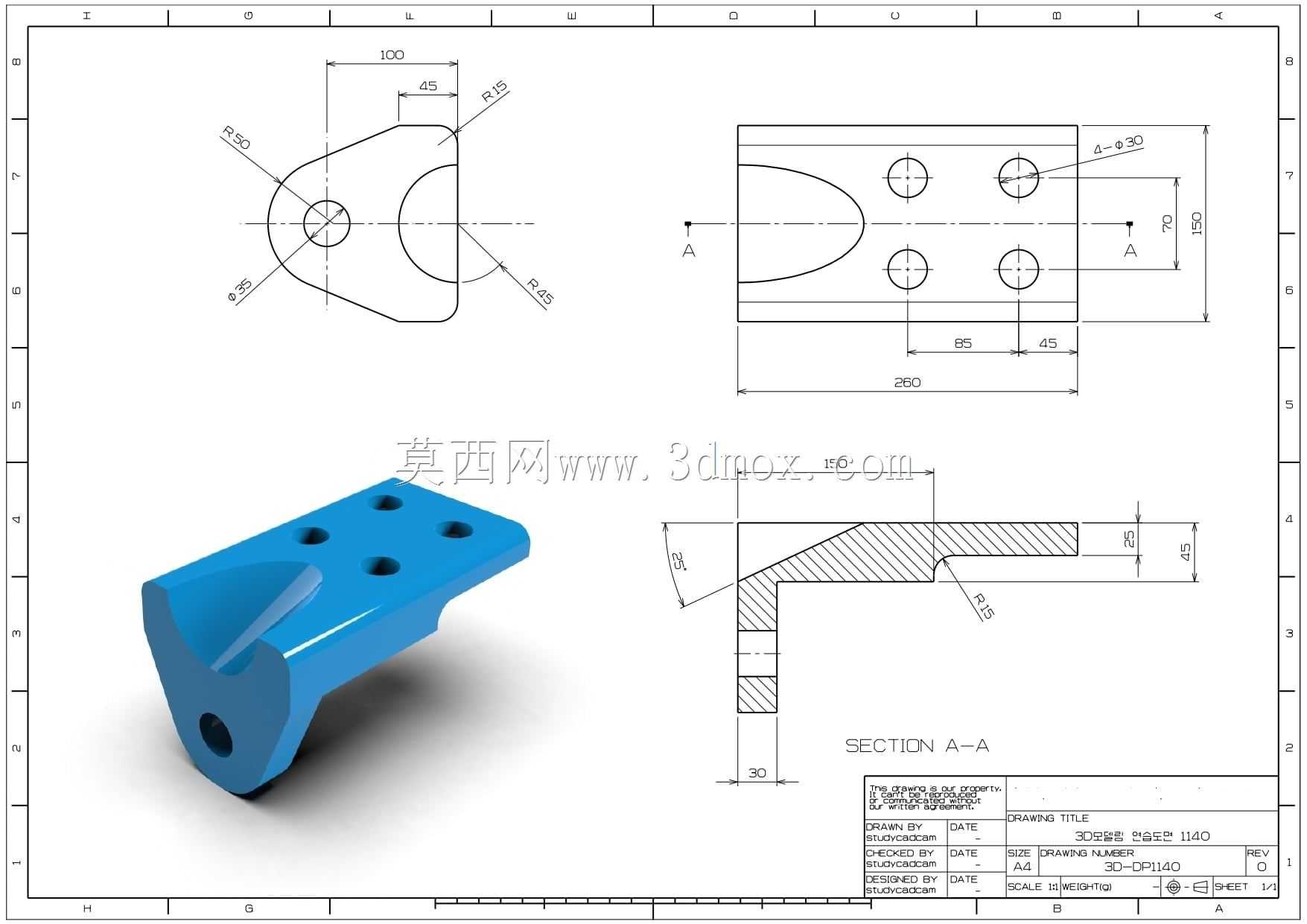

　　这类异形带孔固定件常出现在小型通讯终端、便携电子设备的内部装夹工位，也可适配轻型工装的辅助定位场景，承担两个异向部件之间的载荷传递与位置约束作用。从结构形态来看，零件主体采用等厚薄板折弯成型，一端为圆弧收边的单孔铰接端，孔位做了沉孔处理，能够容纳圆柱销或者小规格螺栓的头部，避免装配后突出件干涉周边运动部件；另一端为平直安装面，面上均匀排布四个通孔，孔位间距经过公差匹配，可直接对应设备壳体上的预置螺柱，装配时不需要额外做位置调整，能有效缩减现场装配的对位时间。设计阶段优先考虑了安装边界的适配性，铰接端的圆弧轮廓做了避空倒角，当零件绕铰接孔做小角度转动时，边缘不会与相邻的壳体筋位发生剐蹭，平直段的侧边做了微小的折弯翻边，

　　既提升了薄板整体的抗弯折刚度，也能在装配时起到导向作用，方便操作人员快速将零件卡入预设的安装槽位。从受力角度分析，四个安装孔的排布采用非对称布局，靠近铰接端的两个孔位间距更小，能够抵消铰接端传递来的交变载荷，避免长期使用后连接位置出现松动；零件表面做了发黑处理，既具备基础的防锈能力，也不会因为表面反光干扰设备内部的光电传感器识别。在实际建模过程中，这类零件需要重点关注孔位的同轴度公差，尤其是铰接端的单孔与平直段安装面的平行度要求，若公差超出范围，装配后会出现铰接转动卡滞、安装面贴合不严的问题；折弯处的圆角半径需要匹配板材厚度，避免折弯加工时出现开裂或者回弹超差的情况，同时所有孔位的边缘都做了微小的去毛刺倒角，

　　不会在装配时划伤操作人员或者配套的线缆。这类零件虽然结构简单，但属于设备内部连接的关键受力小件，建模时需要充分考虑实际加工的工艺性，不能只追求外观形态而忽略冲压、折弯工序的实现难度，比如四个安装孔的孔径统一采用同一规格，能够减少冲压工序的换模时间，降低加工成本，铰接端的轮廓采用圆弧与直线相切的形态，也能方便冲压模具的刃口加工，延长模具使用寿命。
