齿轮传动式轴类支撑调节工装结构

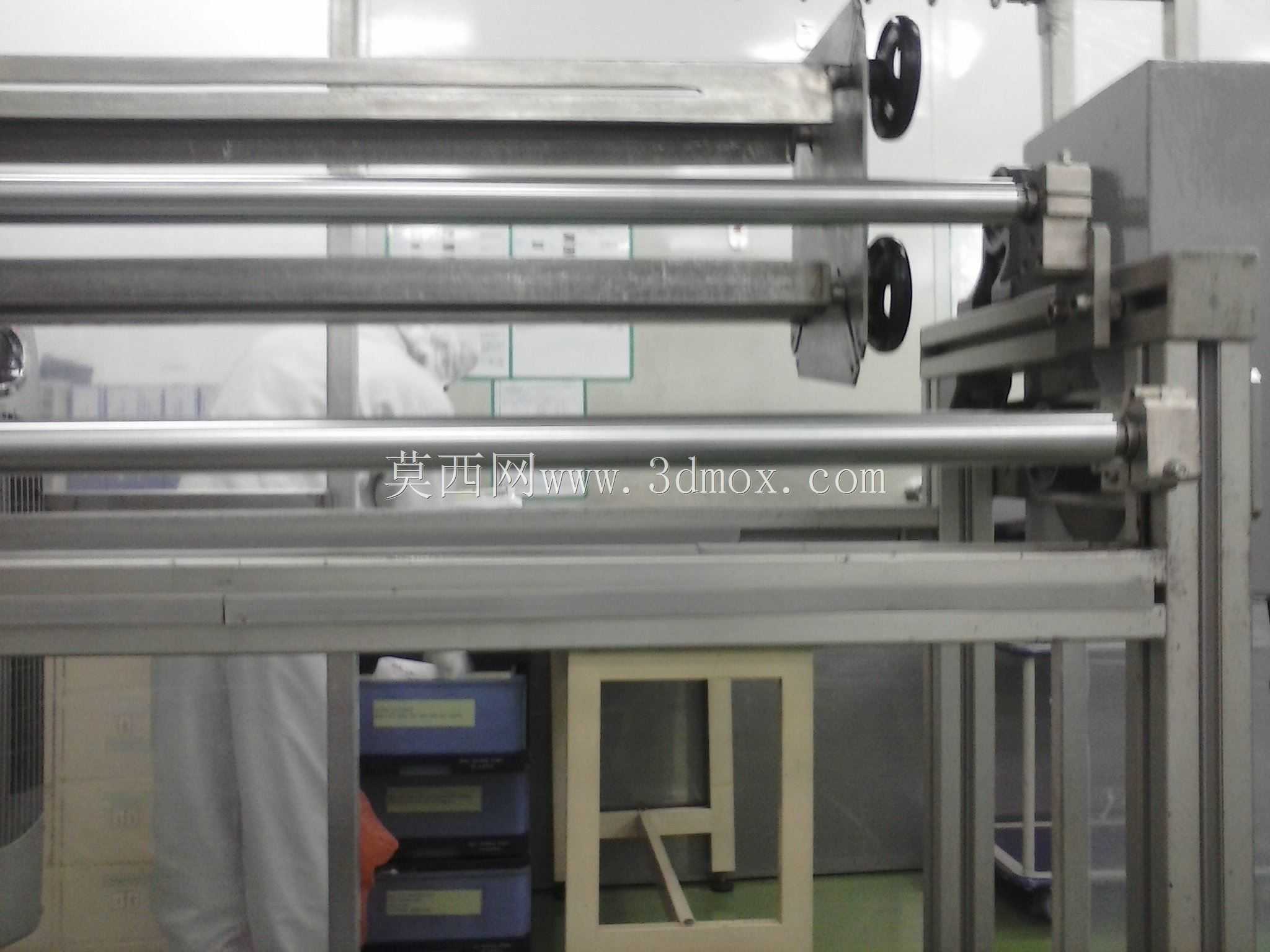

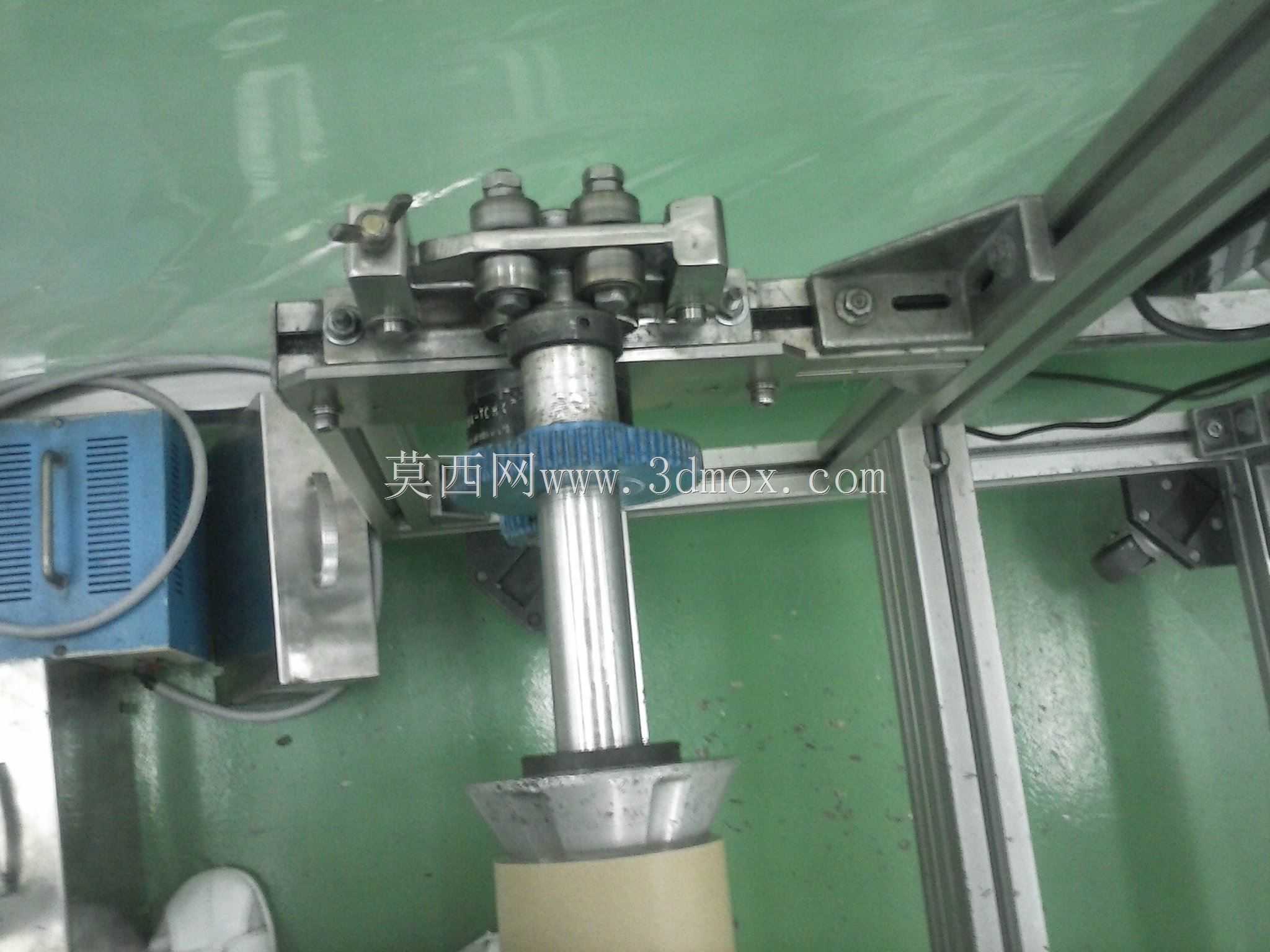

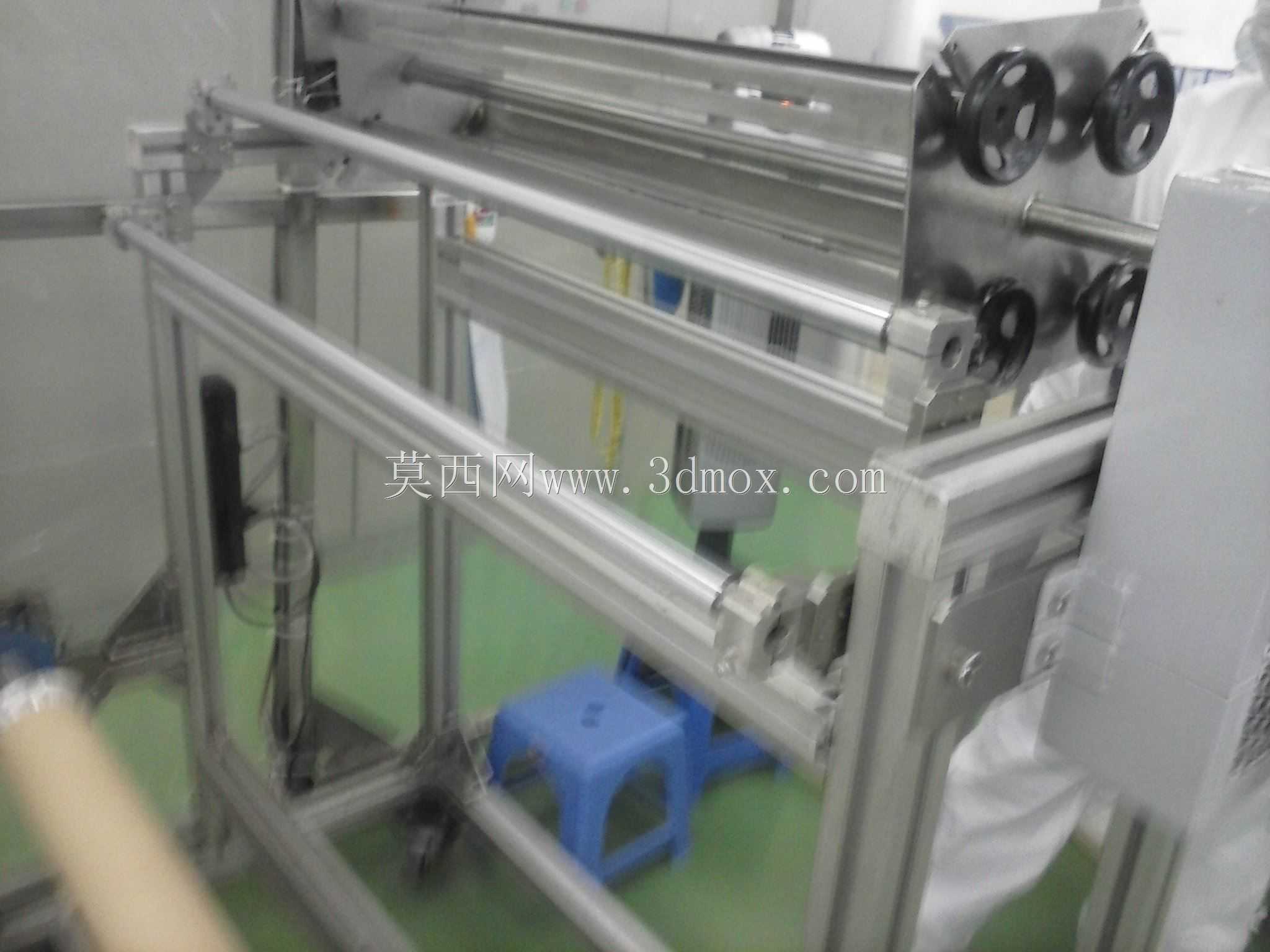

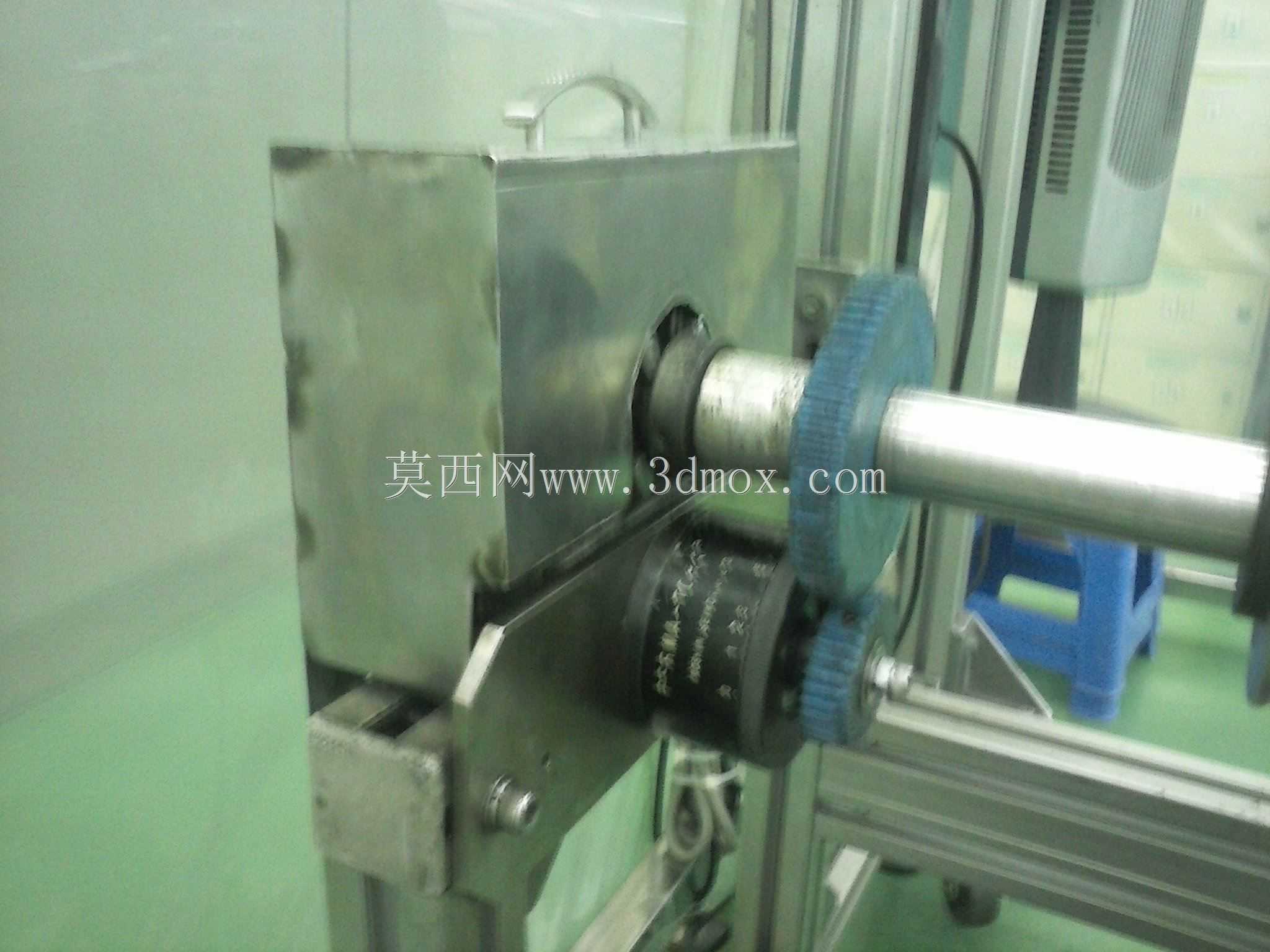

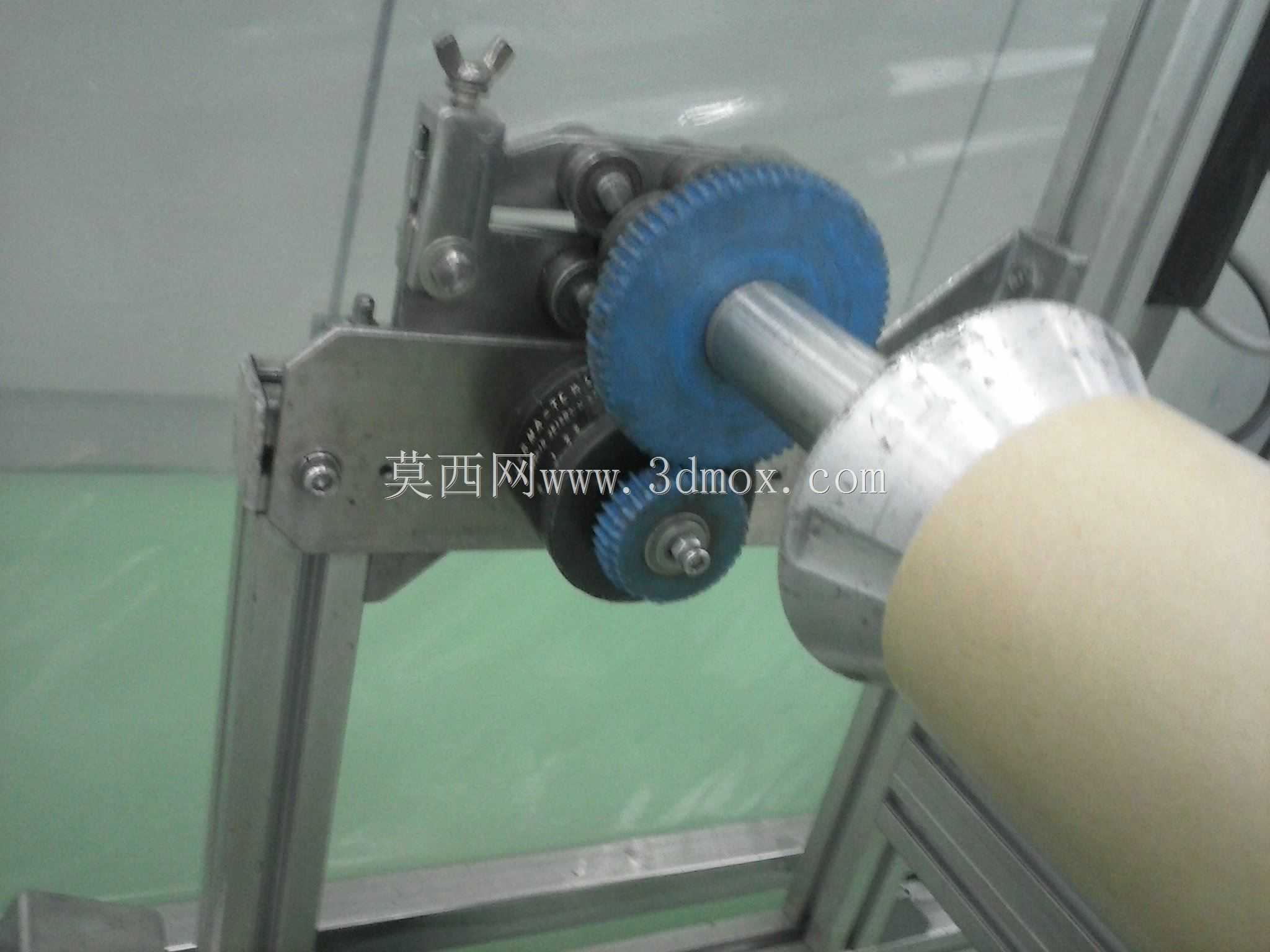

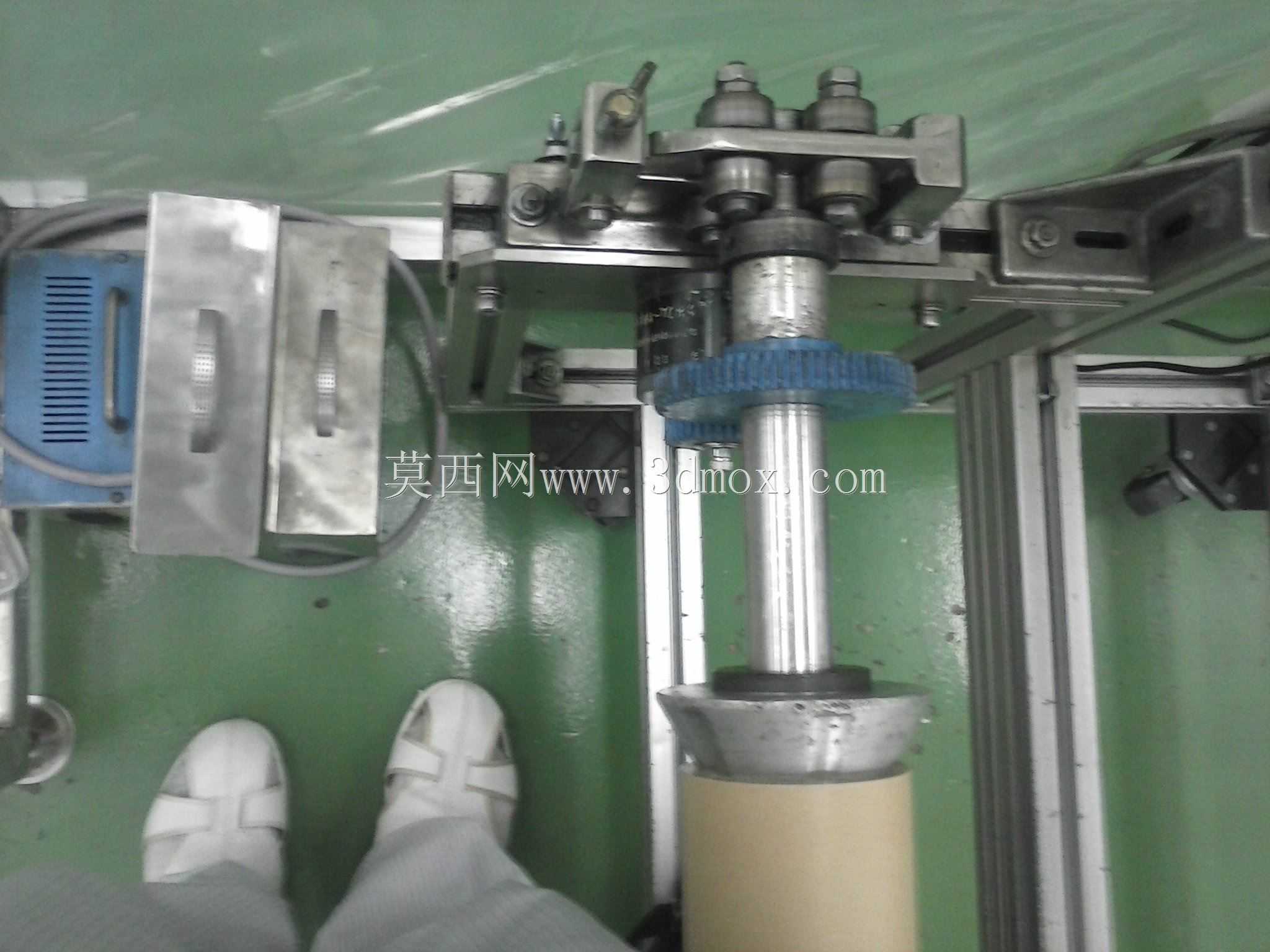

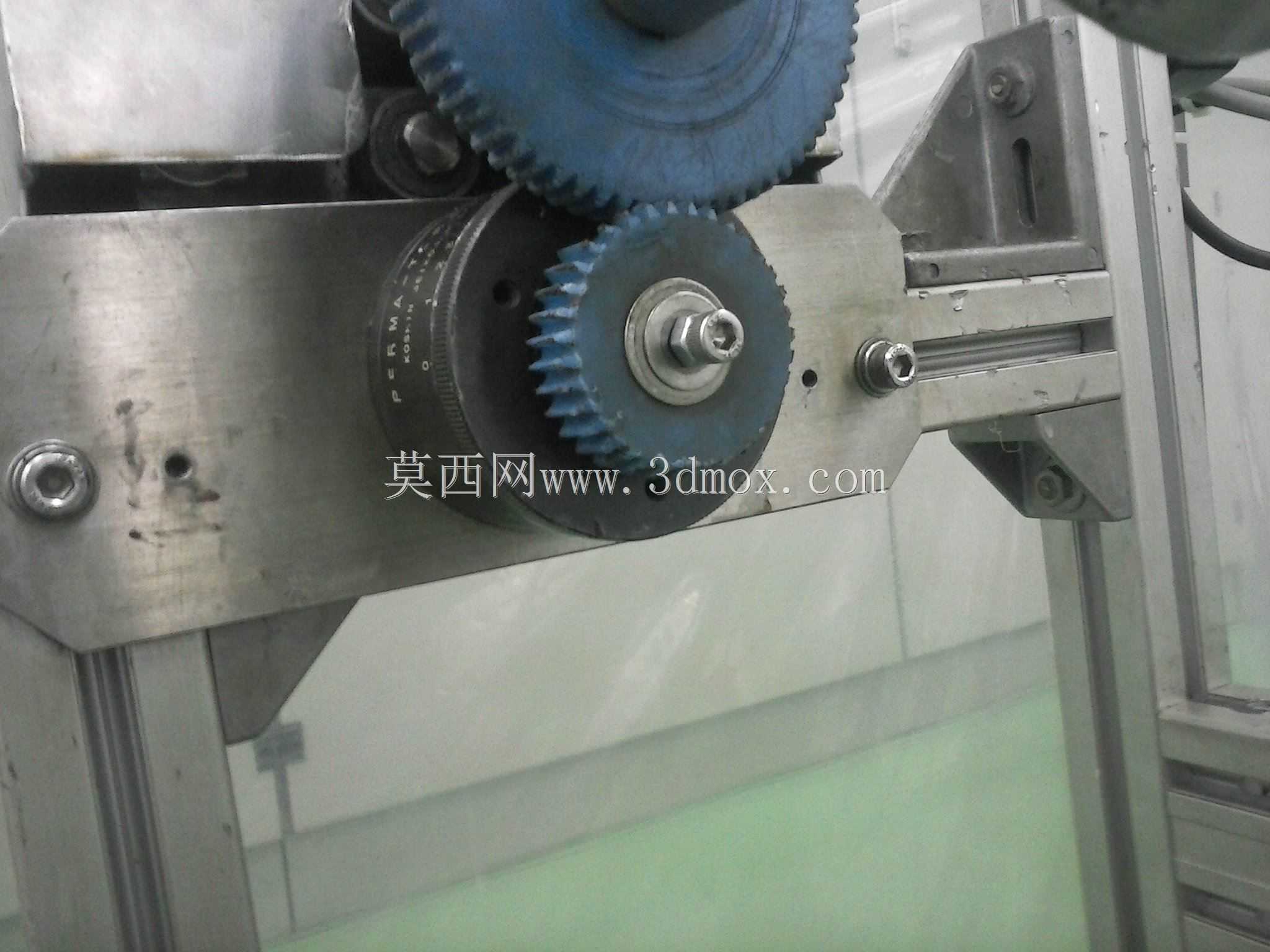

　　该结构主要应用于小型自动化生产线的轴类工件定位与传动辅助场景，常见于电子元器件组装、小五金件加工工位的物料输送与姿态调整环节，核心作用是为穿设于安装座内的转动轴提供稳定径向支撑，同时通过啮合齿轮组实现轴的转速匹配与扭矩传递，避免轴件在高速转动过程中出现径向跳动影响加工精度。从结构设计逻辑来看，主体安装座采用整块不锈钢板材铣削成型，安装面预留了与铝型材机架适配的沉头安装孔，可直接固定在标准工业铝型材框架上，无需额外加工转接板，安装边界适配4040及以上规格的工业铝型材搭建的机架，安装座中心镗孔的同轴度公差控制在0.02mm以内，保证穿设其中的光轴转动顺畅无卡滞。传动部分采用模数1的直齿圆柱齿轮组，主动齿轮与从动齿轮的啮合侧隙调整至0.

　　05-0.1mm区间，既可以避免传动过程中出现齿面撞击异响，也能保证传动精度满足工位的转速匹配要求，齿轮与轴之间采用紧定螺钉周向固定，便于后期根据不同的传动比需求快速更换齿轮规格。支撑侧的轴承座与主体安装座采用分体式设计，通过内六角螺栓连接，轴承选用深沟球轴承，可承受径向载荷与少量轴向载荷，适配转速范围覆盖常规小型自动化工位的0-300rpm转动需求。设计过程中优先考虑了工位的快速换型需求，所有紧固件均采用标准内六角圆柱头螺钉，无需特殊工具即可完成拆装调整，轴的伸出端长度可根据实际工位的安装空间进行裁切调整，主体安装座的侧边预留了传感器安装位，可直接加装光电传感器检测轴的转动状态，无需额外设计传感器安装支架。整体结构没有冗余设计，

　　所有零部件均采用标准件与常规机加工件组合，加工难度低，普通铣床即可完成主体安装座的加工，零部件采购周期短，适合小型设备厂商快速搭建工位时参考使用，结构的受力路径经过优化，传动过程中的载荷直接通过主体安装座传递到机架，不会对相邻工位的结构产生额外的振动影响。
