6s工位用快装式夹持定位夹具结构

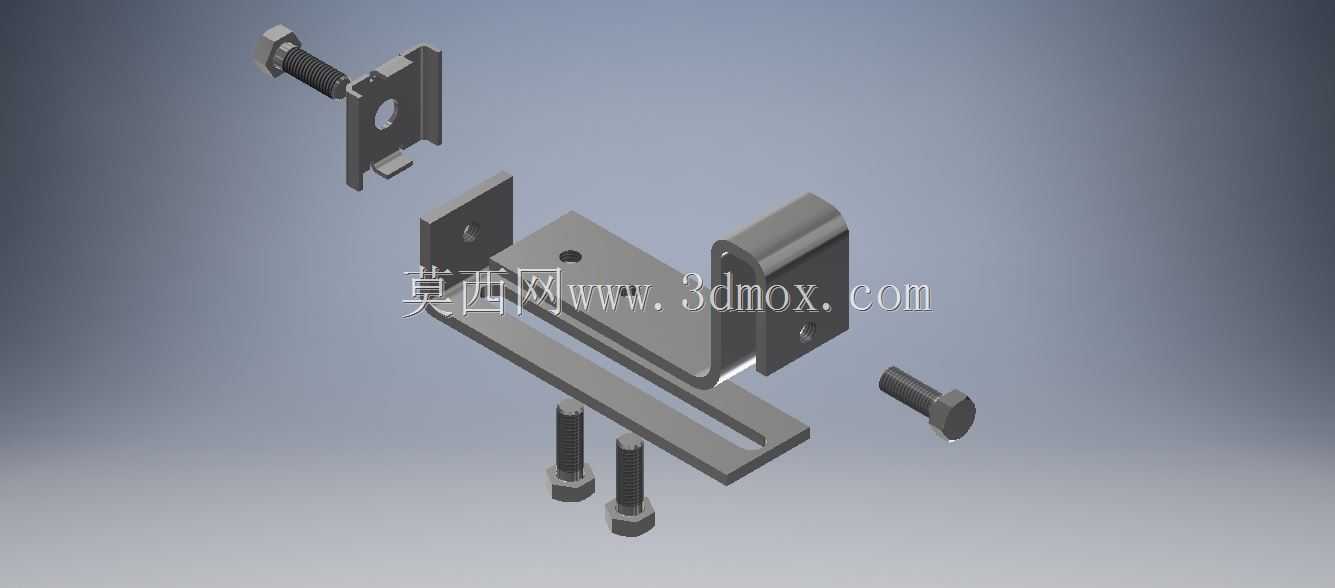

　　这款夹持定位结构主要面向生产现场6s管理场景下的小型工件工位装夹需求，常见于电子通讯类小零件的装配、检测工序中，用来替代传统台虎钳的大体积占位问题，适配桌面级工位的紧凑布局要求。从结构拆分来看，整套组件包含L型主支撑座、滑动压块、带腰型孔的安装底板以及配套的六角螺栓紧固件，没有多余的复杂传动结构，所有零件均采用普通机加工艺即可完成生产，加工门槛低，适合车间自行改制加工。设计时优先考虑了安装边界的适配性，底板上的长圆形腰型孔预留了足够的调节余量，安装时不需要在工位台面上精确定位打孔，可根据待夹持工件的实际摆放位置横向调整固定位置，适配不同宽度的工位台面安装需求，整体安装后突出台面的高度控制在较低范围，不会遮挡操作人员的作业视线，

　　也不会和周边的电动螺丝刀、检测探针等工具产生运动干涉。功能层面，滑动压块与主支撑座之间通过槽轨配合实现直线滑动，拧紧侧边的紧固螺栓即可推动压块向固定侧移动，实现对工件的侧面夹持，夹持面做了平面度处理，不会在软质通讯类工件表面留下压痕，松开螺栓后压块可快速回退，取放工件的操作行程控制在合理范围，单步操作即可完成装夹与松脱，能有效缩减单工位的辅助作业时间。结构设计上没有采用弹簧等易损耗的弹性元件，所有受力部件均为实心金属结构，长期反复装夹也不会出现弹力衰减、夹持力不足的问题，配套的标准六角螺栓可直接从市面采购替换，后期维护不需要单独定制配件。整套夹具的外形尺寸适配小型工件的夹持范围，可夹持的工件厚度覆盖常见的通讯类小零件尺寸，

　　不需要额外加装垫块即可满足多数常规零件的装夹需求，安装时可通过底板的预留孔位直接固定在木质、金属材质的工位台面上，也可搭配磁力座临时固定在钢制工作台表面，适配不同的工位布置需求。在实际产线应用中，这类夹具常布置在流水线旁的独立作业工位，用来固定待组装的小型通讯结构件，方便操作人员完成螺丝锁付、排线插接、外观检测等工序，相比通用台钳，其占用的台面面积更小，可在同一工位台面上并排布置多套夹具，配合多工序并行作业提升单位面积的工位产出效率。结构的受力路径经过优化，夹持力通过螺栓直接传递到压块与工件接触面，没有多余的力传导损耗，施加较小的拧紧力矩即可获得足够的夹持力，避免过度拧紧导致的工件变形问题。
