带安装座的滚动轮组件结构设计

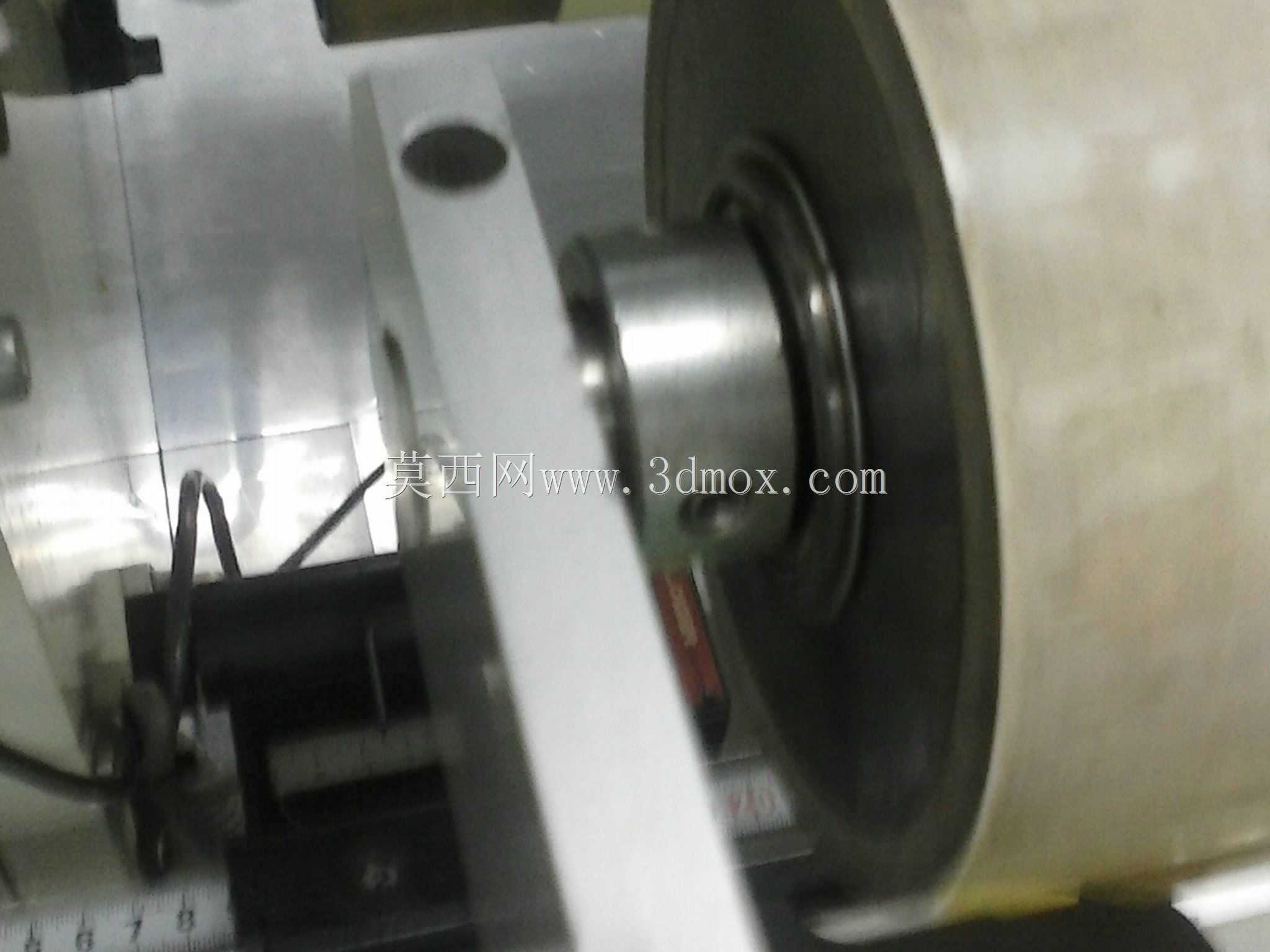

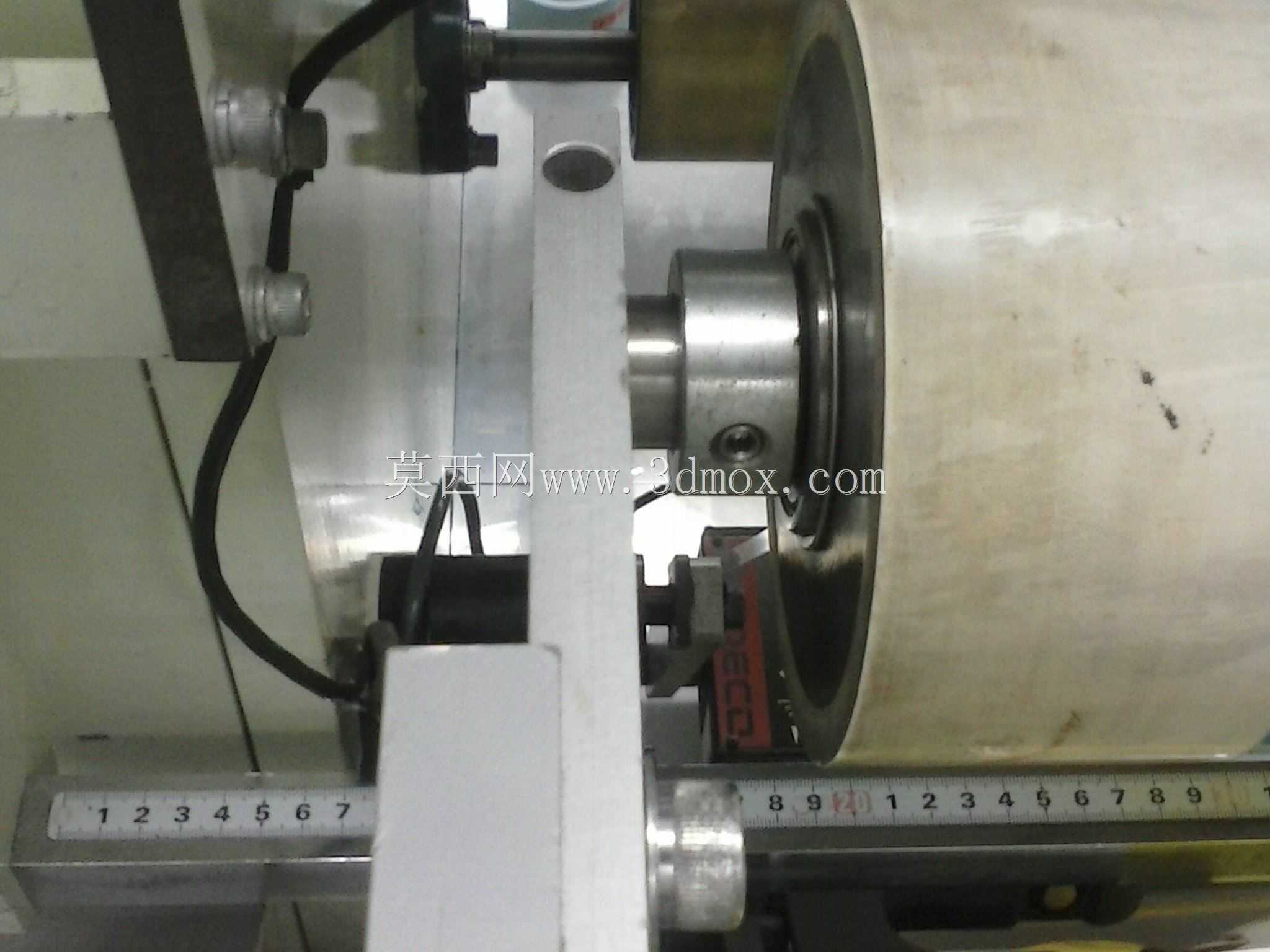

　　该滚动轮组件主要应用于各类需要连续滚动输送、从动导向的工业场景，常见于自动化生产线的物料承托段、小型输送设备的从动轮组、工装夹具的滚动导向位，也可适配部分非标设备的直线运动滚动支撑结构，替代滑动摩擦结构以降低运行阻力，减少部件磨损速率。从结构设计来看，组件核心为金属材质的滚轮主体，轮面采用圆柱直面设计，可适配平面输送带、硬质物料底面的接触传动，避免轮面异形带来的运行跑偏问题；轮体中心预装深沟球轴承，轴承内圈与固定轴过盈配合，外圈与轮体内孔紧配，保障转动过程的同轴度，降低径向跳动量，运行时可承受一定的径向载荷，适配中等转速下的连续工作工况。侧边的安装座采用板式铣削加工结构，座体上预留的安装孔为通孔设计，

　　可通过螺栓直接固定在设备机架的安装平面上，安装座的轴孔位与轮体中心轴的配合公差选用H7/k6过渡配合，既保障装配后轴的固定稳定性，也避免过盈量过大导致的装配应力集中，防止长期运行后轴座出现形变。设计过程中优先考虑了安装边界的适配性，轮体端面与安装座内侧预留了足够的间隙，避免运行过程中轮体与座体发生摩擦剐蹭，同时控制整体组件的轴向总宽度，可适配多数窄幅输送位的安装空间，无需额外对机架进行扩位改造。轮体的外径尺寸结合常用输送线的线速度需求设计，在匹配常规驱动转速时可达到合适的输送线速度，无需额外增设减速结构即可满足多数轻型输送场景的速度要求。轴承选型上选用标准系列深沟球轴承，后期维护更换时无需定制非标件，可直接采购标准件替换，

　　降低设备运维成本。安装座的厚度经过强度校核，在承受额定径向载荷时不会出现弯折形变，座体的安装孔间距按照通用机架的铝型材、型钢安装孔位标准设计，可直接适配市面上多数标准型材的安装尺寸，减少现场安装的打孔、改孔工作量。整体结构无冗余设计，所有部件均为机加工或标准件，装配流程简单，仅需通过轴用挡圈即可完成轮体与轴、轴与安装座的轴向固定，拆解维护时仅需常规卡簧钳即可完成拆装，无需专用工装。
