工业输送线用包胶滚筒结构设计

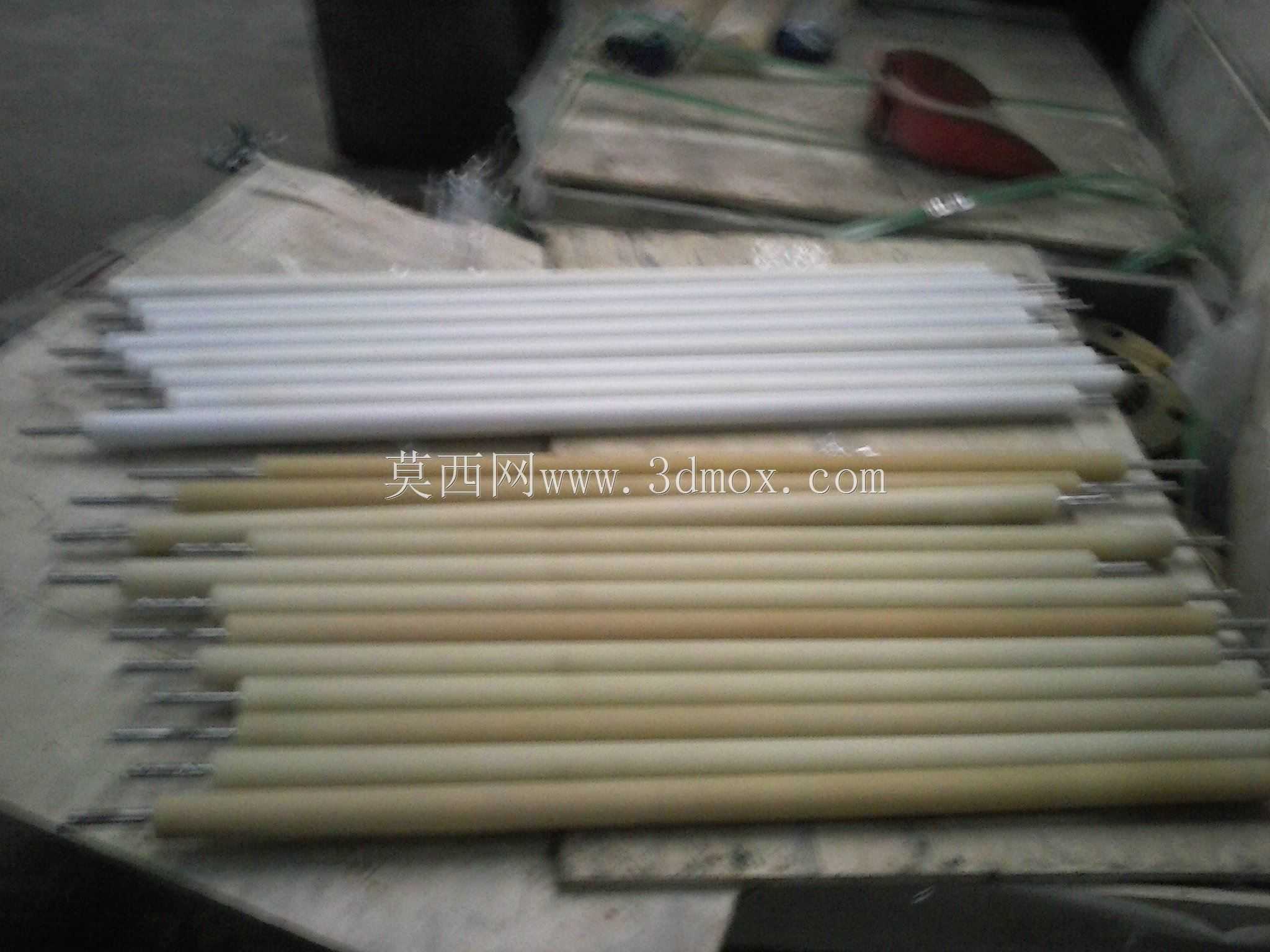

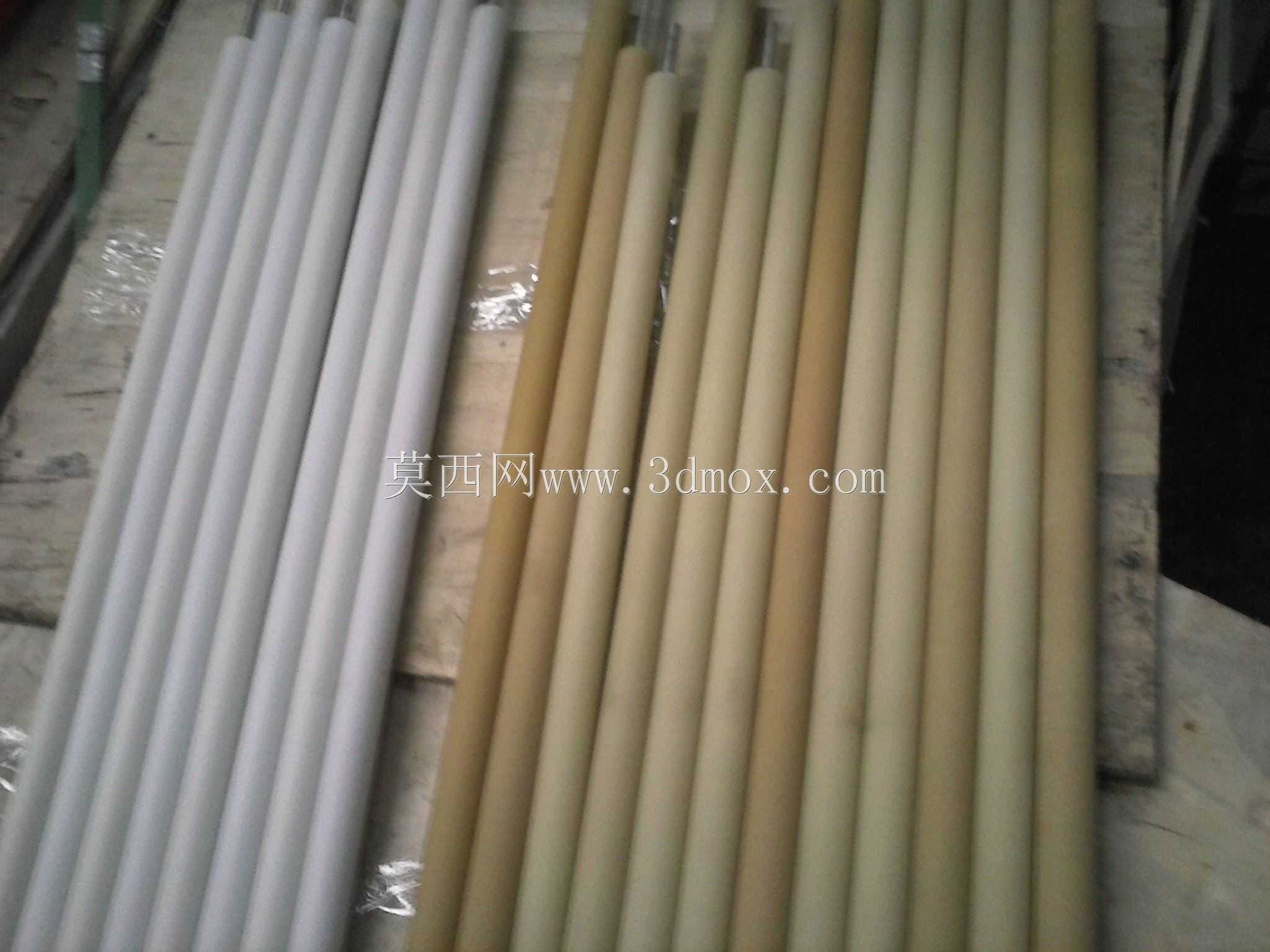

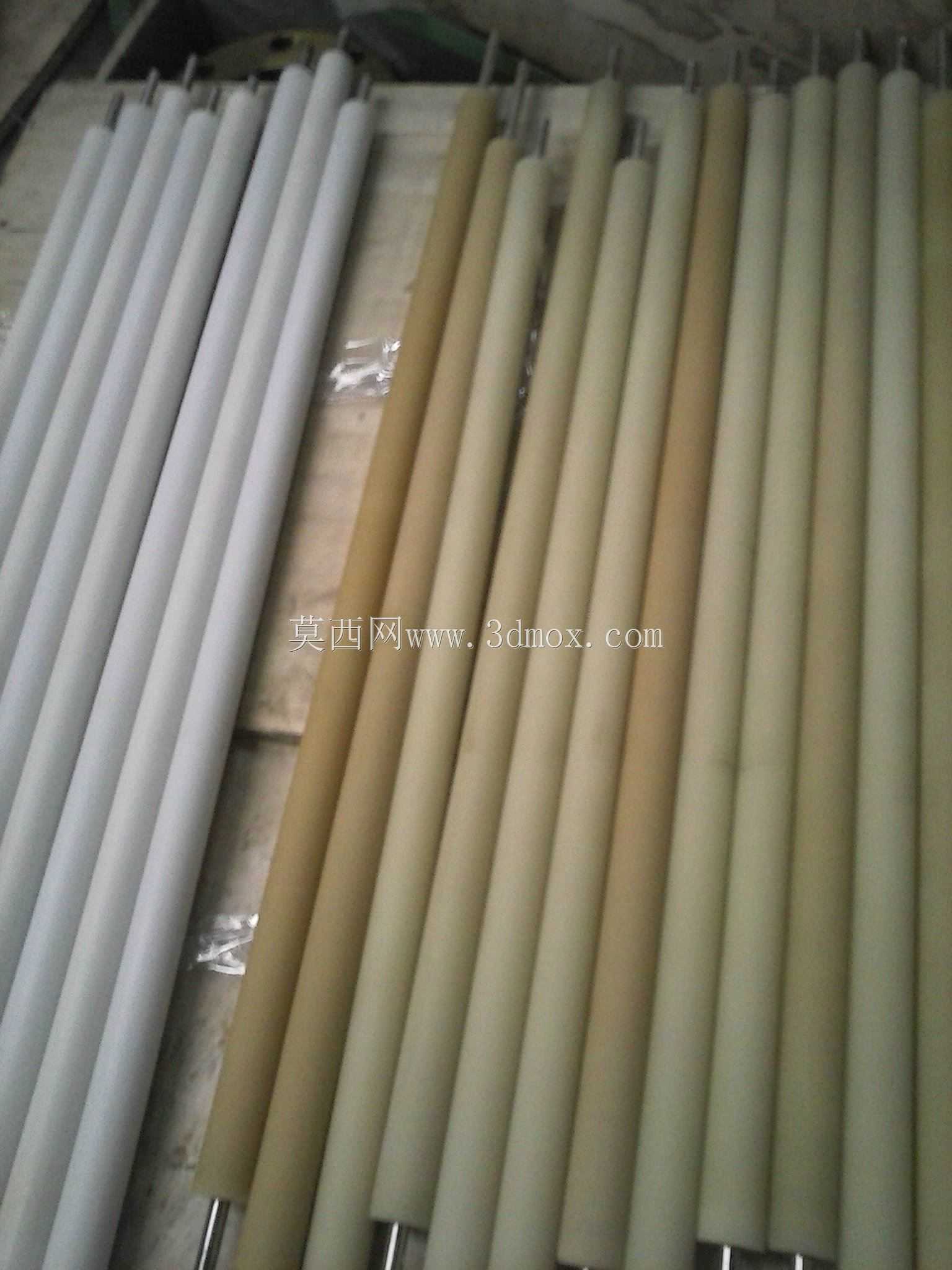

　　这类包胶滚筒主要应用在各类带式输送设备、印刷包装生产线、纺织染整设备以及电子组装流水线中，作为输送带的支撑与传动承载部件，直接决定输送过程的运行平稳性与物料输送精度。不同于普通钢制光面滚筒，外层包覆的橡胶层能有效增大与输送带接触面的摩擦系数，避免输送重载工况下出现皮带打滑、跑偏的问题，同时橡胶层的弹性特性能吸收设备运行过程中的振动冲击，降低辊面与皮带之间的硬接触磨损，延长输送带的整体更换周期。

　　从结构设计逻辑来看，这类滚筒采用金属芯轴加外包橡胶层的复合结构，金属内芯一般选用无缝钢管加工，两端配装精密轴承位与轴头，保证辊体转动时的同轴度要求，避免高速运转时出现径向跳动。外包橡胶层根据使用场景的不同会调整硬度与材质配方，比如普通物流输送场景选用邵氏硬度60-70度的天然橡胶，兼顾耐磨性与摩擦系数；如果是有腐蚀性介质的化工输送场景，则会选用耐油耐酸碱的丁腈橡胶或者聚氨酯材质，避免胶层过早老化开裂。

　　设计过程中需要重点把控几个安装边界参数：首先是辊体的圆柱度公差，整根辊面的径向跳动量需要控制在0.2mm以内，否则会导致输送带运行时出现周期性跑偏，磨损皮带边缘；其次是胶层的厚度设计，常规工况下胶层厚度控制在10-15mm即可，过薄会导致缓冲耐磨性能不足，过厚则会增大辊体转动惯量，增加驱动电机的负载损耗；另外两端轴头的安装尺寸需要匹配对应输送机的机架安装孔位，轴肩位置需要设计对应的密封结构，避免生产过程中的粉尘、水渍进入轴承内部，造成轴承卡滞损坏。

　　在实际选型应用中，还需要根据输送线的线速度、单段承载重量调整辊体的直径与壁厚，比如重载输送场景下会加大钢管壁厚，提升辊体的抗弯强度，避免长时间承载后出现辊体弯曲变形；高速输送场景则会对辊体做动平衡校正，将动平衡等级控制在G6.3以上，降低高速运转时的设备振动。胶层表面也可以根据需求设计不同的纹路，比如菱形纹、人字形纹，进一步提升防滑性能，适用于大倾角输送的工况，避免物料在输送过程中出现下滑移位。
