车间手动液压起重搬运平板推车结构设计

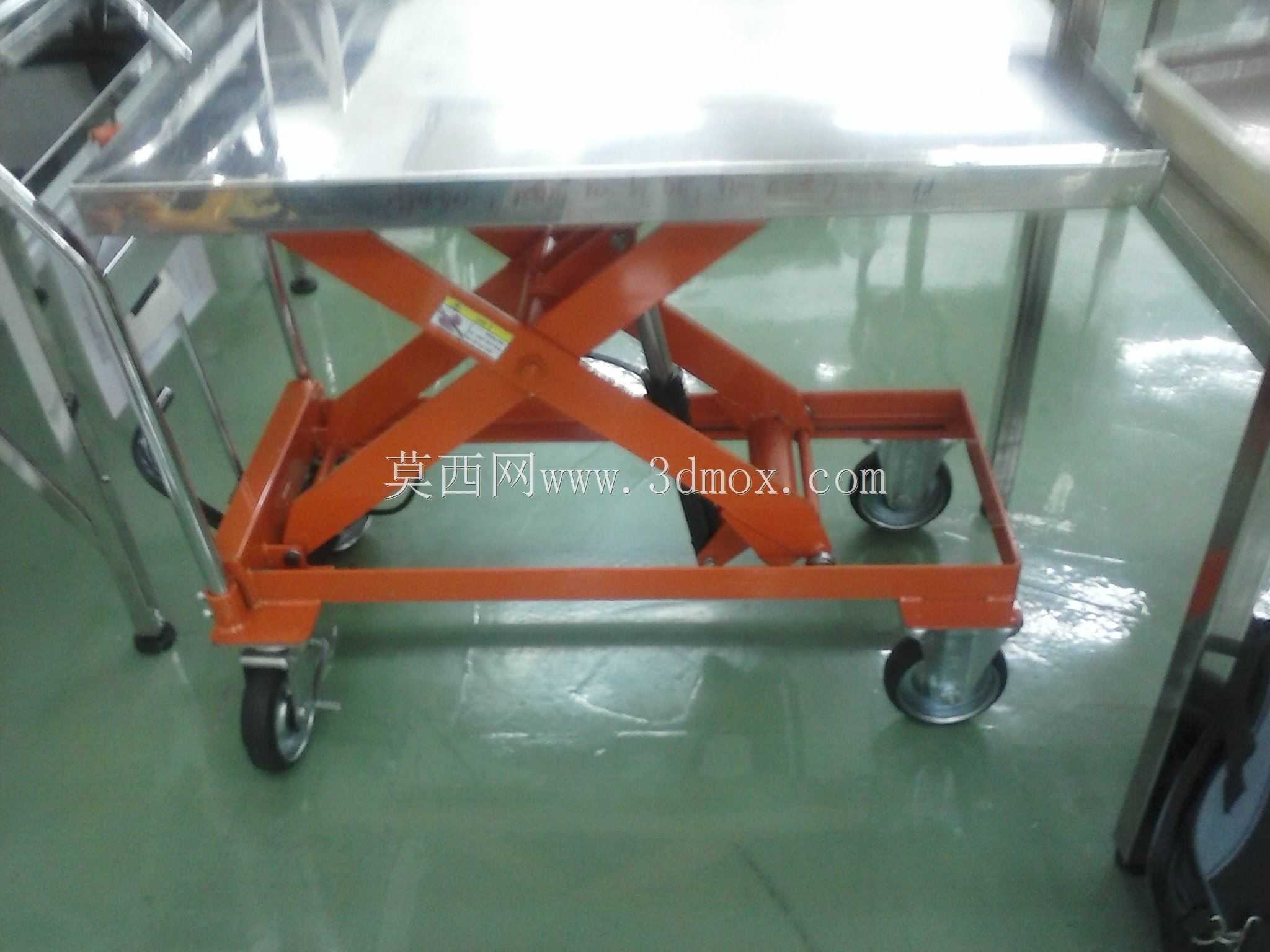

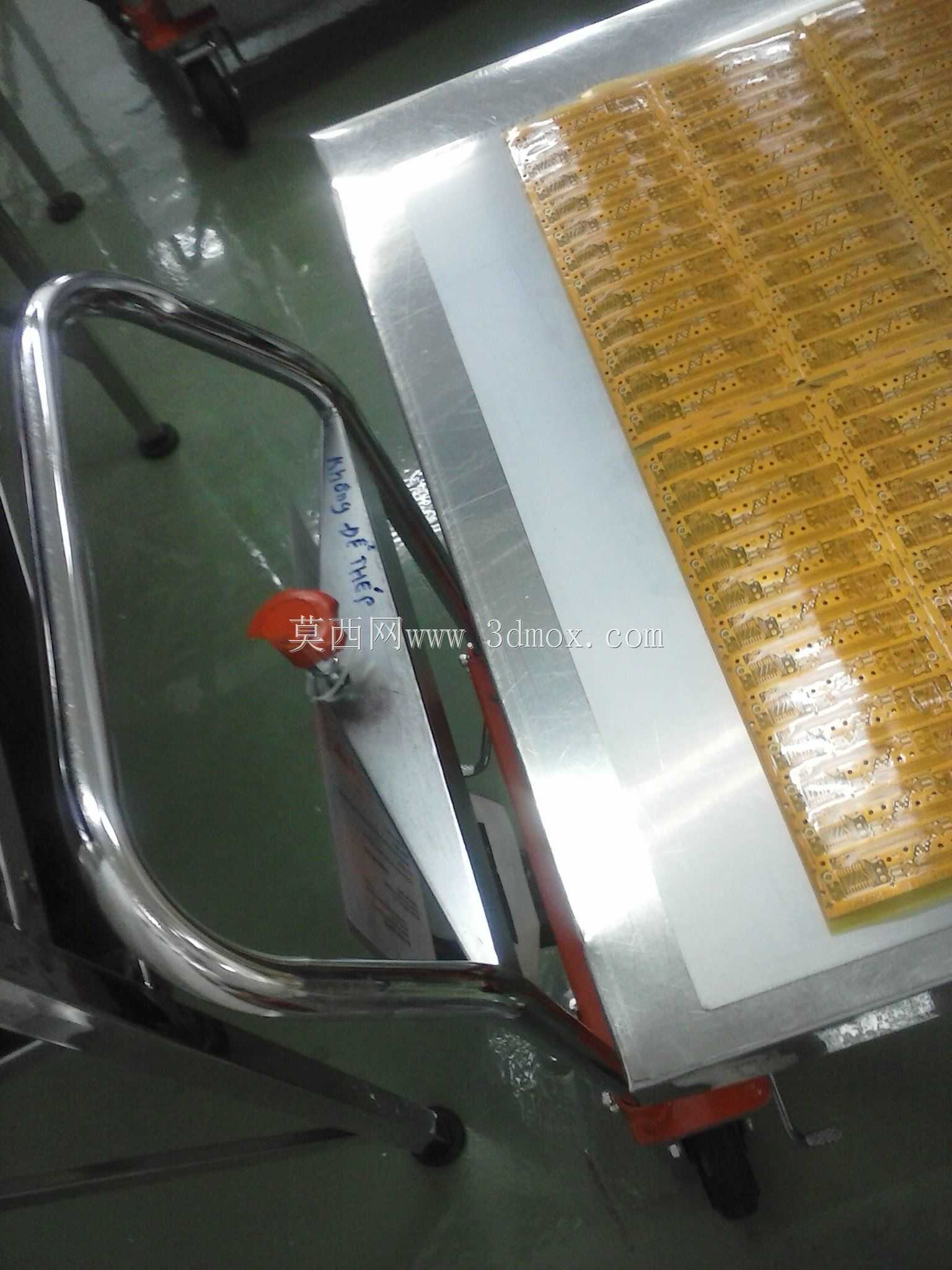

　　这款手动液压起重搬运平板车，主要面向生产车间内部的短距离重物转运场景，适配电子组装车间、五金加工车间、仓储理货区域的物料周转需求，可承载规整托盘类货物、成箱包装工件、小型工装夹具等常见生产物料，替代传统纯人力抬运的作业方式，降低一线作业人员的劳动强度，减少重物搬运过程中的磕碰损伤风险。从结构设计逻辑来看，整车采用分体式模块化布局，操作端设置符合人体工程学高度的弯折金属扶手，扶手表面做抛光镀铬处理，握持区域贴合手掌施力角度，推行时无需过度弯腰，转向时可通过扶手直接控制前轮转向角度，窄通道内转向半径控制在1.2米以内，适配多数生产车间的人行通道宽度要求。承载平台采用加厚不锈钢平板作为承载面，平台边缘做圆弧包边处理，

　　避免尖锐边角剐蹭货物或作业人员，平台下方集成剪叉式液压升降结构，通过扶手端的手动压杆控制液压油缸充油，实现平台面的高度升降调节，升降行程可覆盖地面到常规工作台面的高度差，方便直接对接生产线边的物料台，无需二次抬举即可完成货物的装卸转移。底盘行走部分采用聚氨酯包胶脚轮，前轮为带转向锁止的万向轮，后轮为定向承重轮，轮体内部配置密封轴承，推行过程中滚动阻力小，不会在环氧地坪、瓷砖地面留下压痕或划痕，脚轮支架采用加厚冲压钢板焊接成型，可承受额定载荷下的长期冲击载荷，不会出现支架变形或轮体脱落的问题。液压单元采用集成式手动液压泵，内置溢流阀防止过载顶升，当载荷超过额定承载上限时，液压系统自动卸压，避免结构过载损坏，

　　泄压阀设置在扶手下方的易操作位置，踩下或扳动泄压阀即可控制平台平稳下降，下降速度可通过泄压阀的开合度进行调节，避免重物快速下落造成的冲击。整车的安装边界方面，收拢状态下整体长度控制在1.5米以内，宽度控制在0.8米以内，最低高度可降至0.3米，可直接推入常规货架的底层货位下方取放货物，无需额外预留过大的操作空间，日常存放时可多台并排堆叠，减少仓储占用空间。在细节设计上，承载平台表面可根据使用需求铺设防滑橡胶垫或防静电胶皮，适配电子车间的防静电转运要求，扶手处可加装置物小托架，放置扫码枪、作业单据等小件物品，整车所有外露金属结构件均做防锈处理，可适应车间内少量油污、潮湿的使用环境，长期使用不会出现大面积锈蚀掉漆的问题。
