双立柱吊钩式货物提升承载托盘结构

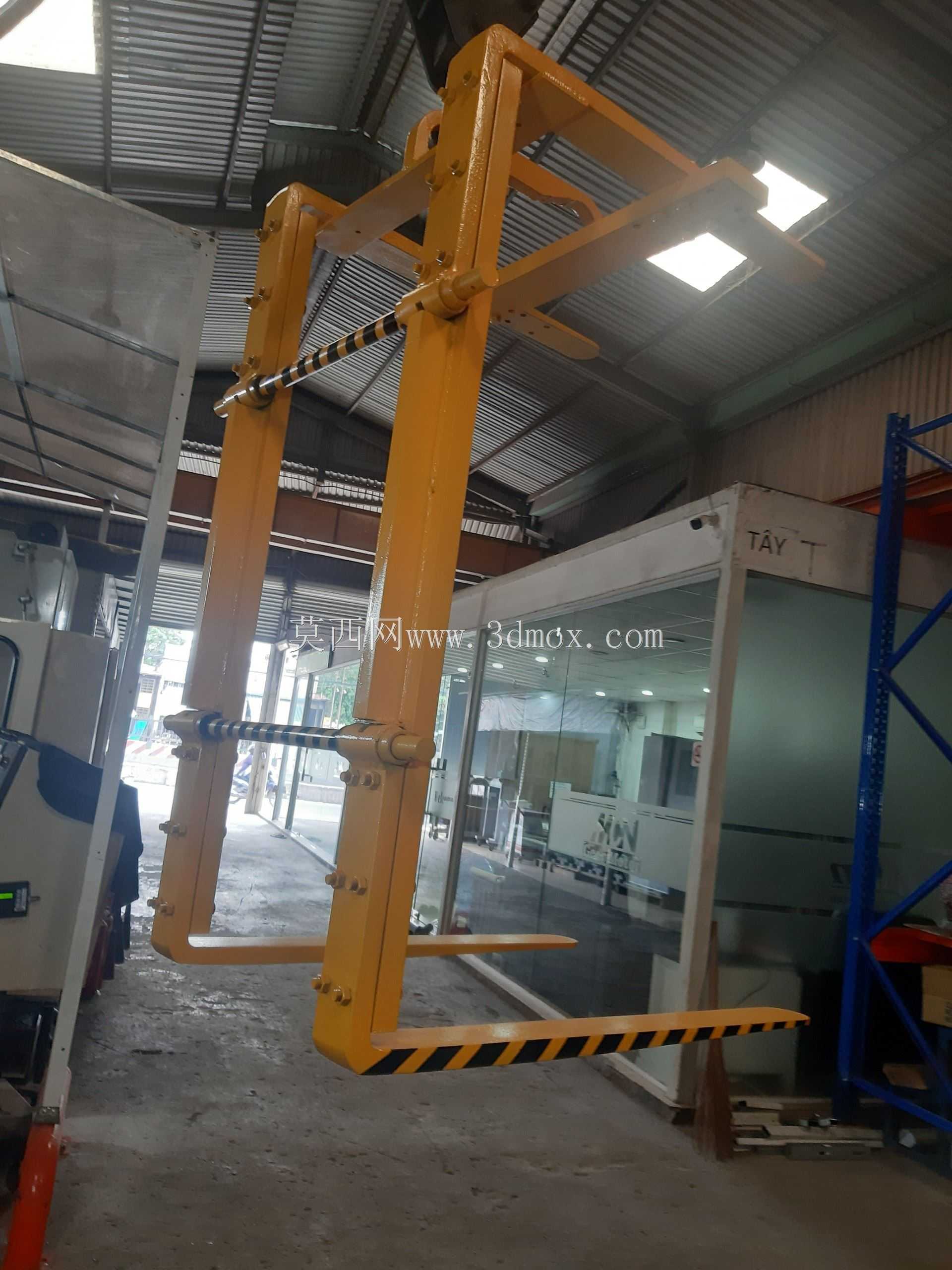

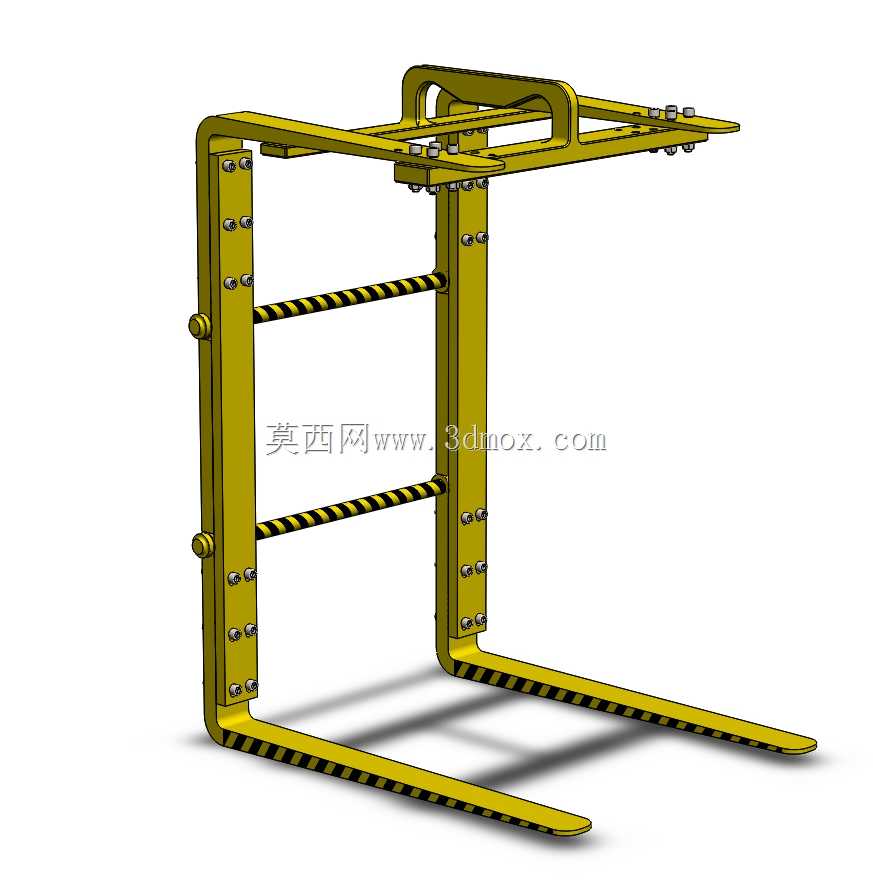

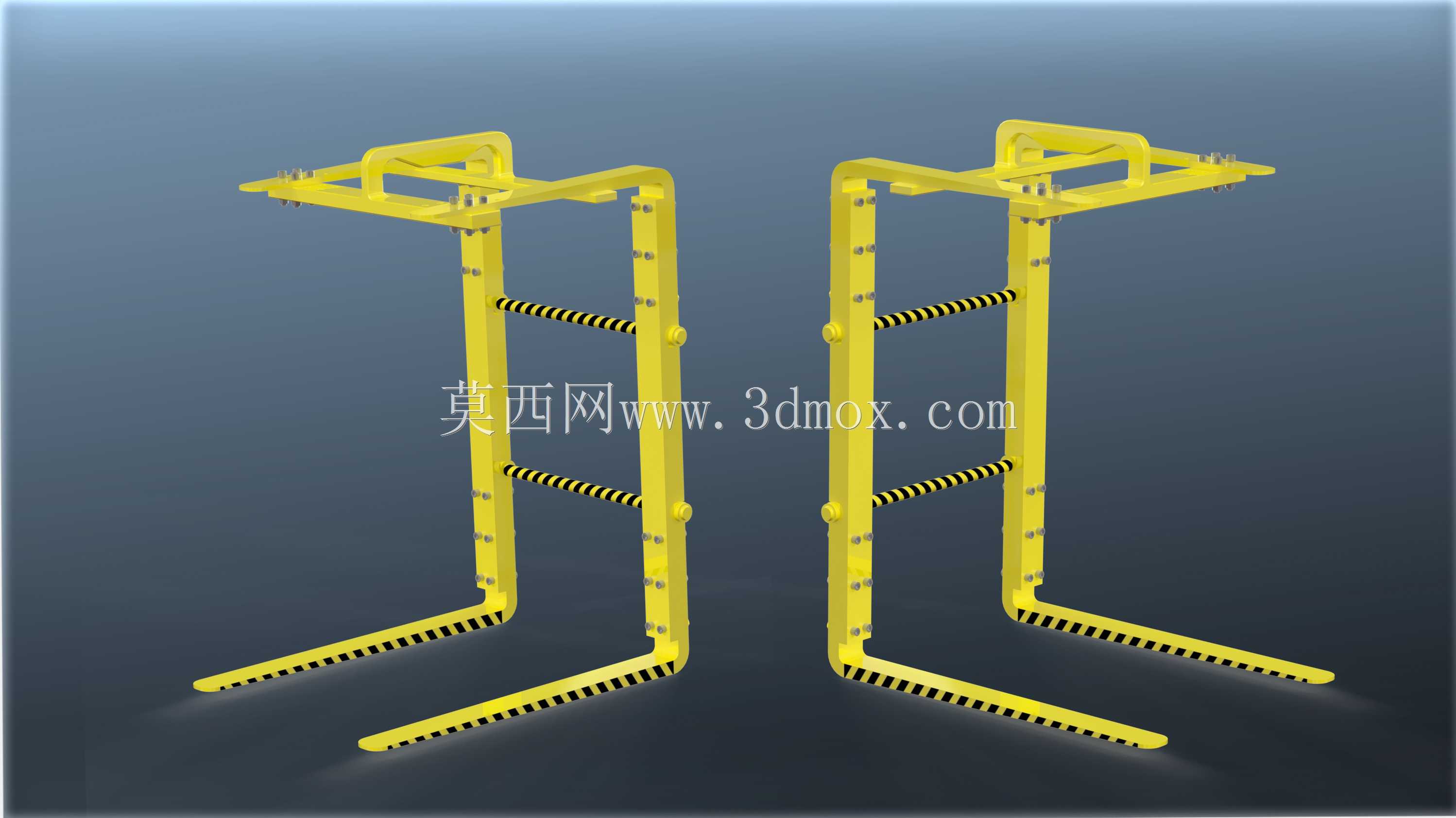

　　这类双立柱吊钩提升托盘，主要适配车间内跨工位重型货物的垂直转运、高架库位的存取作业，也可配合桥式起重机、门式起重机完成生产区域内的毛坯件、半成品工装、整箱零部件的短距离吊装移位，替代传统人工捆绑吊带的作业模式，降低吊装过程中货物滑落、捆绑偏载带来的安全风险。从结构设计来看，整体采用对称双立柱框架布局，底部延伸出的L型承托叉臂直接插入常规仓储托盘的叉孔位，无需额外辅助固定即可完成托盘整体托举，叉臂边缘贴装的黄黑警示条，可在作业过程中清晰标识叉臂边界，避免对位过程中叉臂碰撞货物或者货架立柱。顶部的吊装连接位做了加厚补强处理，对应吊钩挂接的位置预留了足够的挂接间隙，适配市面上常规的起重吊钩、卸扣连接尺寸，不会出现挂接卡位、摘钩困难的问题。

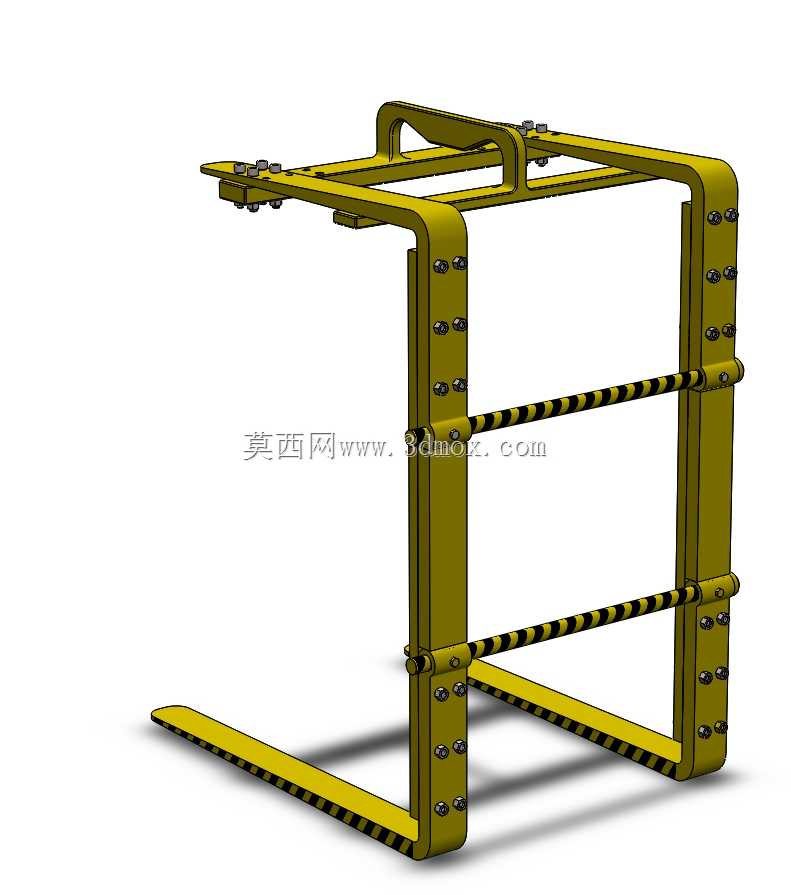

　　立柱之间设置的横向防滑踏杆，一方面可强化双立柱的结构刚性，降低长立柱在重载下的侧向形变量，另一方面在设备日常点检维护时，可供检修人员踩踏完成顶部挂接位的检查、润滑作业。设计过程中针对600kg到1500kg的常规车间载重做了受力校核，叉臂的抗弯截面模量匹配满载工况下的最大弯矩，立柱与叉臂的连接位置采用满焊加三角筋补强的结构，避免长期交变载荷下焊缝开裂。安装边界方面，整体外宽适配标准1200mm*1000mm工业托盘的尺寸，叉臂长度完全覆盖托盘进深，起吊后托盘重心与吊点中心重合，不会出现起吊后托盘倾斜、货物倾翻的问题。框架整体采用空心型钢焊接成型，在保证结构强度的前提下控制了自身重量，降低起重设备的无效载荷消耗，

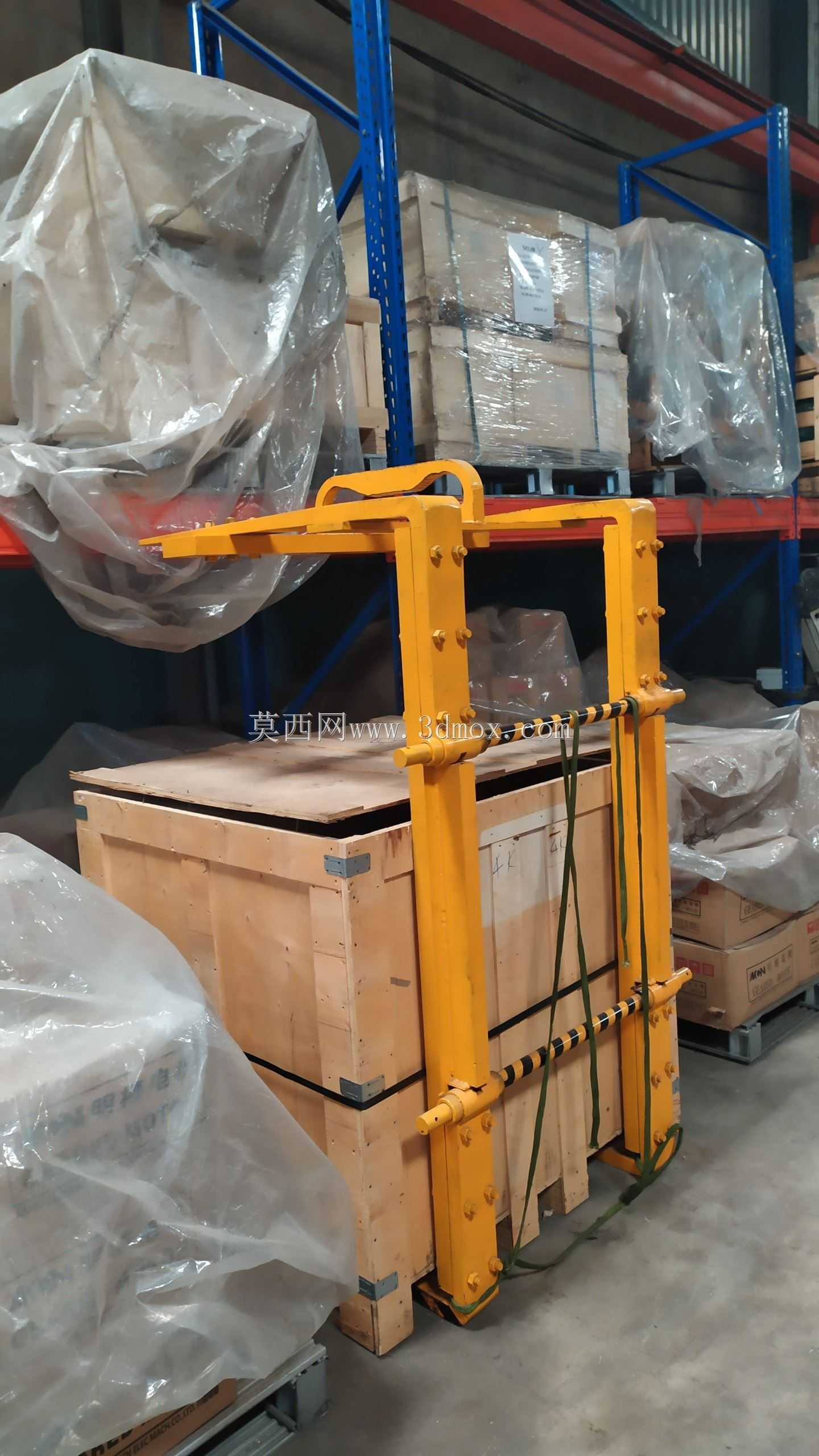

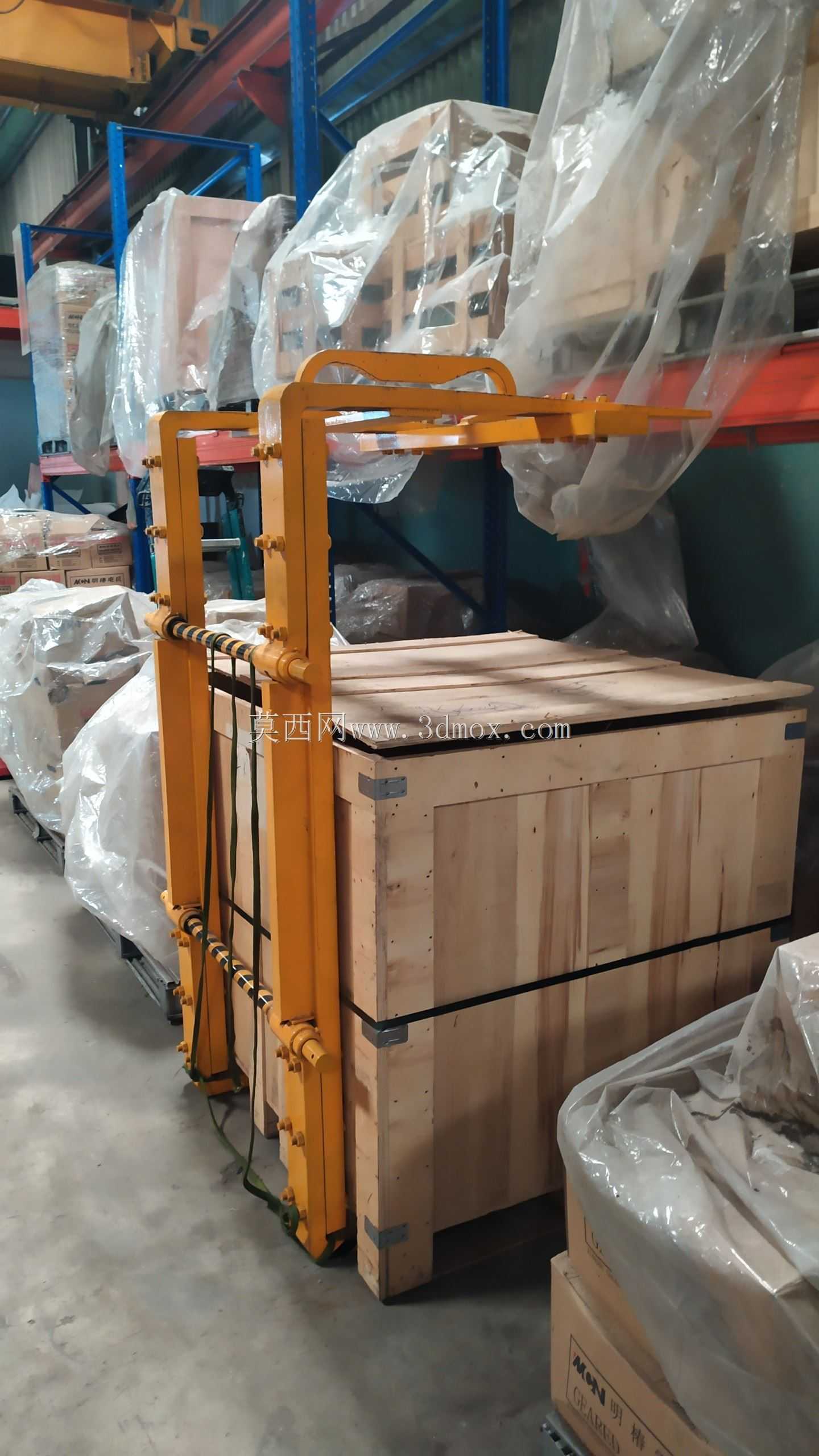

　　表面喷涂的防锈耐磨涂层，可适应车间内多粉尘、少量切削油飞溅的作业环境，延长设备的实际使用寿命。实际作业时，操作人员只需将托盘对位到货物底部，挂好吊钩即可平稳起吊，无需反复调整吊带位置，单趟吊装对位时间相比传统捆绑模式可缩短六成以上，同时避免了吊带直接接触货物棱角造成的吊带磨损、货物刮损问题。
