多段衔接式可调支脚皮带输送设备结构

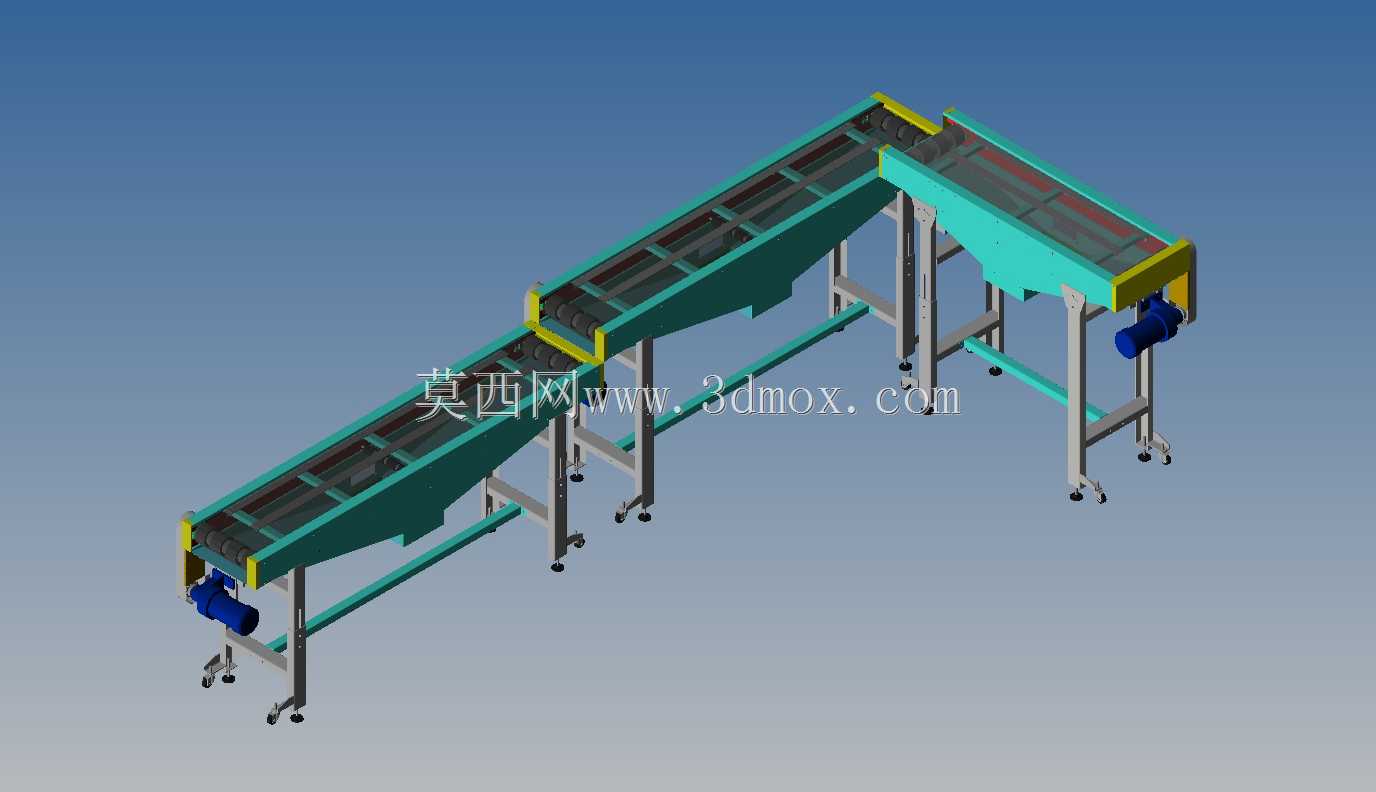

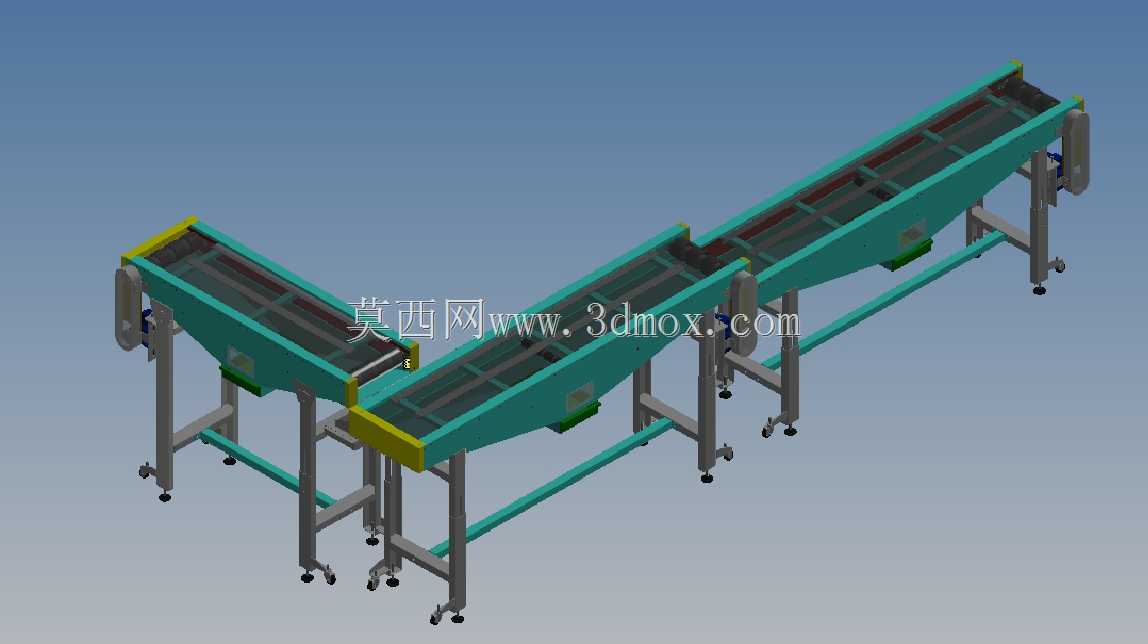

　　该输送设备采用多段梯次衔接的布局结构，可适配存在高低差的工位间物料转运需求，常见于电子组装、包装分拣、小型零部件加工的产线接驳场景，能够实现散件、盒装工件、小型工装托盘的连续水平与微倾角输送，替代人工反复搬运的低效作业模式，减少工序间的物料等待时长。设备主体框架采用标准工业铝型材搭配碳钢支腿搭建，每段输送单元的支脚底部均配置万向脚轮与可调支撑脚杯，既可以满足产线调整时的快速移位需求，也能在固定安装时通过调节脚杯高度抵消地面不平整带来的安装误差，保证输送面的水平度偏差控制在合理范围内。两段输送单元的接驳位置做了落差式衔接设计，前段输送末端高度略高于后段输送起始端，避免物料在转接位置出现卡滞、掉落的问题，输送带面两侧设置有低矮挡边，

　　可限制物料在输送过程中的横向偏移，防止尺寸偏小的工件从带面侧边滑落。驱动单元采用侧装式减速电机布局，电机安装在每段输送线的端部侧边位置，不会占用输送线下方的通行与维护空间，传动部分采用同步带配合滚筒的结构，运行过程中噪音低、传动平稳，可根据输送物料的重量调整张紧机构的预紧力，避免带面打滑影响输送效率。从安装边界来看，单段输送单元的宽度适配常规小型工件的输送尺寸，整体长度可根据现场工位间距做模块化拼接，支腿的高度调节范围可覆盖常见产线的作业高度差，不需要额外制作加高底座即可完成与前后端加工设备、分拣工位的对接。设计过程中优先考虑了模块化拆装的需求，每段输送单元的框架、滚筒、驱动电机均可单独拆分，运输时可拆解为扁平组件减少包装体积，

　　现场安装时仅需通过标准紧固件即可完成拼接，不需要复杂的现场焊接或二次加工。带面下方设置有承托托板，可避免带面在承载较重物料时出现下凹变形，延长输送带的使用寿命，端部的滚筒做了包胶处理，增大与带面的摩擦力，减少长期运行后的带面跑偏概率。
