液压马达基座三维结构设计模型

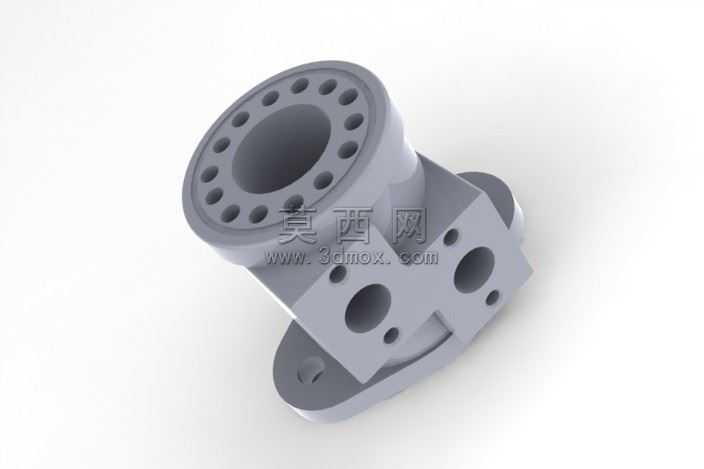

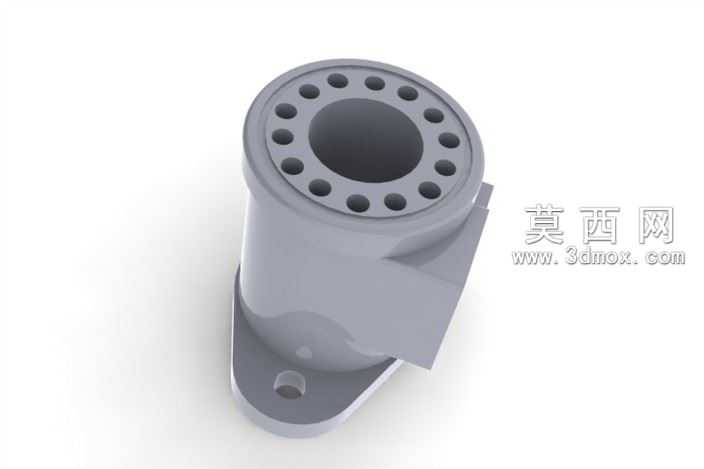

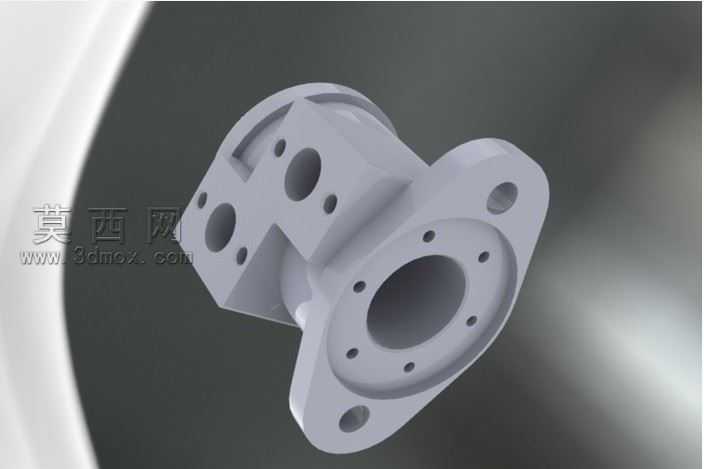

本模型为液压马达配套基座结构，采用SolidWorks软件进行全参数化三维建模，建模过程严格遵循液压元件安装配合的尺寸规范，从基础草图绘制开始，通过拉伸、切除、圆角、倒角等特征命令逐步构建完整结构。模型主体为筒状承托结构，顶部法兰端均匀排布16个安装孔，用于与液压马达定子端面对接定位，保证同轴度公差符合液压元件装配要求；侧面设置侧向凸台结构，用于安装油路接口或定位组件，底部带安装脚座，脚座上预留固定安装孔，可将整个液压马达组件稳固安装在设备机架上。建模过程中对各安装孔的位置度、配合面的平面度做了参数化约束，所有圆角过渡均做了工艺性处理，避免应力集中问题，符合机械加工的工艺要求。材质方面模拟了高强度铸铁的质感，渲染时采用哑光金属材质，还原铸件表面的细腻质感，光影渲染突出了各结构的棱边与配合面，清晰展现基座的承托、定位、安装三大核心功能。设计思路围绕液压马达的实际安装工况展开，充分考虑了液压马达工作时的振动承载、油路布局、安装维护便利性，筒状主体结构可承托马达转子组件，保证转子运转时的同轴稳定性，底部脚座的支撑跨度经过合理设计，可分散马达工作时产生的径向与轴向载荷，侧向凸台的位置避开了主要安装操作空间，方便后期油路管路的连接与检修。模型各特征参数可编辑调整，可根据不同型号液压马达的安装尺寸快速修改适配，可直接用于液压系统装配模拟、安装干涉检查、工程图生成以及加工工艺参考，完整还原了液压马达基座的真实结构与功能特性。
